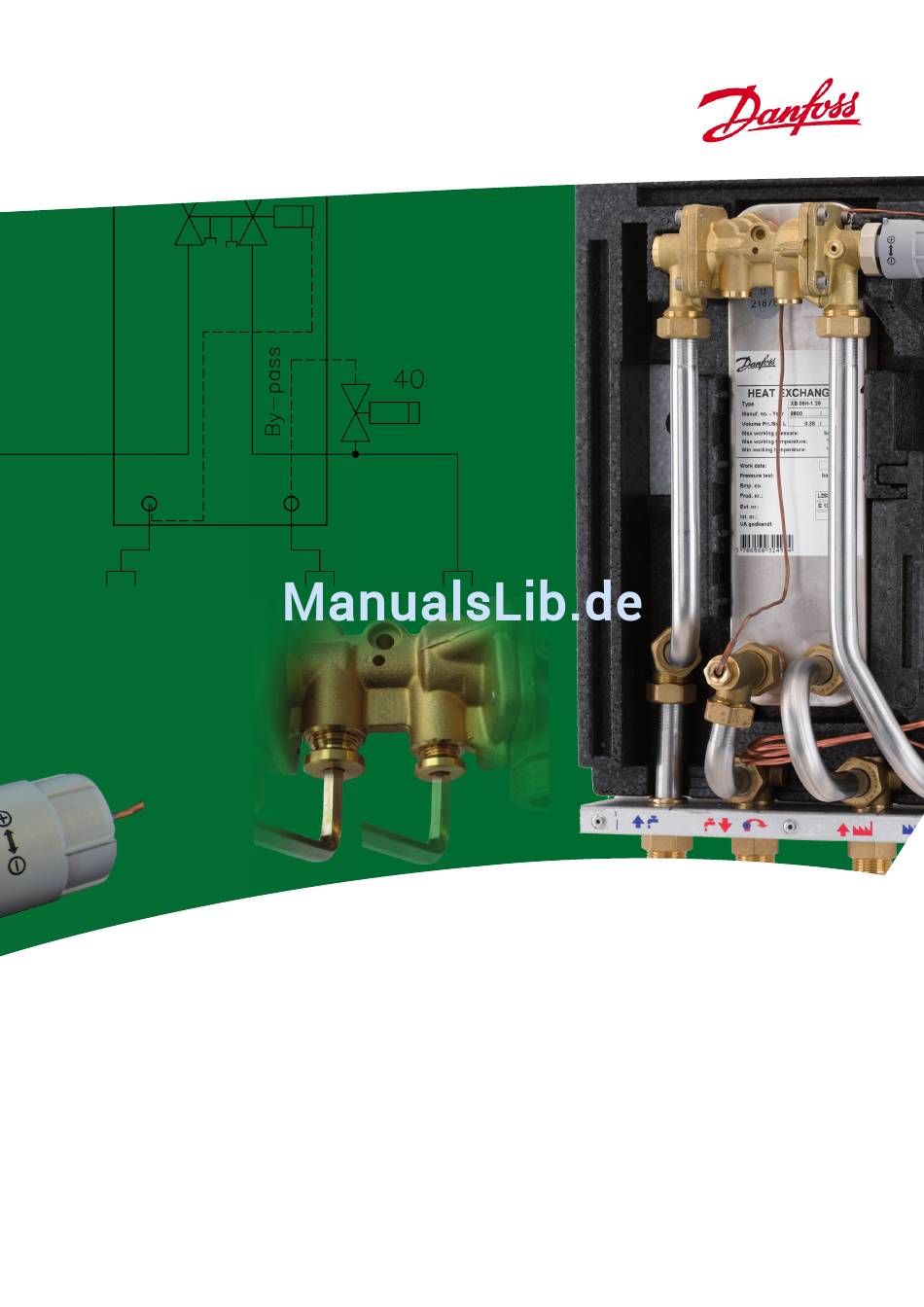

- Seite 1 MAKING MODERN LIVING POSSIBLE Durchflusswassererwärmer Montage- und Betriebsanleitung Danfoss District Energy...
-
Seite 2: Inhaltsverzeichnis
7.0 Akva Les II - Schaltplan - Beispiel, Maßen und Hauptkomponente ........................6 8.0 Akva Lux II GW - Schaltplan - Beispiel, Maßen und Hauptkomponente ......................7 9.0 Akva Vita II - Schaltplan - Beispiel, Maßen und Hauptkomponente ........................8 10.0 Montage .............................................. -
Seite 3: Sicherheitshinweise
Die Station besteht aus Materialien, die nicht zusammen mit mit dem Hausmüll entsorgt werden dürfen. Die gesammte Energieversorgung unterbrechen und bitte zerlegen Sie das Produkt zur entsorgung in seine Einzelteile und führen Sie sie gemäß den geltenden örtlichen Vorschrif- ten sortenrein der Entsorgung zu. Danfoss District Energy VI.GP.N1.03 DKDHR... -
Seite 4: Gut Anfangen
Typ B Bitte befolgen Sie das unstehende Inbetriebnahmeverfahren. Warmwasserbereiter Typen: Akva Lux II - komplett wämegedämmter Durchflusswassererwärmer mit PTC2+P Akva Lux II GW - Durchflusswassererwärmer mit verschraubtem Plattenwärmeübertrager und PTC2+P Akva Vita II mit PM2+P Anschlüsse: Kaltwasser (KW) Eintritt Warmwassser (TWW) Austritt Fernwärme (FW) Vorlauf... -
Seite 5: Akva Lux Ii - Schaltplan - Beispiel, Maßen Und Hauptkomponente
Montage- und Betriebsanleitung Durchflusswassererwärmer 6.0 Akva Lux II - Schaltplan - Beispiel, Maßen und Hauptkomponente Plattenwärmeübertrager XB06H -1 26 pl TWW-Regler PTC2+P Danfoss FJVR Thermostat Vorlauf Rücklauf Hauptkomponente Plattenwärmeübertrager, gelötet, TWW TWW-Regler, TWW, PTC2+P Thermostat für Bypass / Zirkulation Danfoss FJVR Fühler PTC2+P / Fühlertasche... -
Seite 6: Akva Les Ii - Schaltplan - Beispiel, Maßen Und Hauptkomponente
Approval Hauptkomponente Confidential: Property Not to be handed ove Plattenwärmeübertrager, gelötet, TWW dimensional reproduc TWW-Regler, TWW, PTC2+P Thermostat für Bypass / Zirkulation Danfoss FJVR Fühler PTC2+P / Fühlertasche Anschlussstutzen Montagebeschlag Isolierverkleidung (hinteren Teil) Isolierverkleidung (vorderen Teil) Weißlackierte Stahlverkleidung (Sonderausstattung) Filter auf Kaltwassereintritt Der Warmwasserbereiter ist für TWW-Zirkulation vor-... -
Seite 7: Akva Lux Ii Gw - Schaltplan - Beispiel, Maßen Und Hauptkomponente
Montage- und Betriebsanleitung Durchflusswassererwärmer 8.0 Akva Lux II GW - Schaltplan - Beispiel, Maßen und Hauptkomponente Plattenwärmeübertrager U141RH TWW-Regler PTC2+P Danfoss FJVR Thermostat Wall Vorlauf Rücklauf von oben Hauptkomponente Plattenwärmeübertrager, geschraubt, TWW TWW-Regler, TWW, PTC2+P Thermostat für Bypass / Zirkulation Danfoss FJVR Fühler PTC2+P / Fühlertasche... -
Seite 8: Akva Vita Ii - Schaltplan - Beispiel, Maßen Und Hauptkomponente
Wand Vorlauf Rücklauf von oben Hauptkomponente Plattenwärmeübertrager, gelötet, TWW TWW-Regler, TWW, PTC2+P Thermostat für Bypass / Zirkulation Danfoss FJVR Fühler PTC2+P / Fühlertasche Anschlussstutzen Stahlverkleidung (Sonderausstattung) Filter auf Kaltwassereintritt Der Warmwasserbereiter ist für TWW-Zirkulation vor- bereitet. Komponente für TWW-Anschluss sind separat zu bestel- len. -
Seite 9: Montage
Wand mit zwei starken Bolzen, Schrauben oder Spreizdübel in den Montagelöcher zu befestigen, Beachten Sie, dass die Akva Lux II und Akva Les II nicht mechanisch in dem hinteren Teil der Isolierverkleidung fixiert sind und müssen deshalb durch gleichzeitiges Anheben in sowohl Rohre als auch Isolierverkleidung hantiert werden. -
Seite 10: Zirkulationsanschluss - Akva Lux Ii / Akva Les Ii
Montage- und Betriebsanleitung Durchflusswassererwärmer 10.3 Zirkulationsanschluss - Akva Lux II / Akva Les II Bitte einbau von Umwälzpumpe und Rückschlagventil in der Zirku- lationsleitung beachten, und Sicherheitsventil in der Kaltwasser- zuleitung einzubauen. Die Fließrichtung der Pumpe ist in Richtung Warmwasserbereiter. - Seite 11 Zirkulationsschlauchende B2 und Messingnippel E in Beschlag ein- bauen. Fig. 17 + 18 Schneiden Sie einen Teil der Front Isolierung weg, um Platz für den Zirkulationsanschluss zu machen. Fig. 15 Fig.16 Fig. 17 Fig.18 11 11 Danfoss District Energy VI.GP.N1.03 DKDHR...
-
Seite 12: Zirkulationsanschluss - Akva Lux Ii Gw And Akva Vita Ii
Beschlag C für Montage auf Montageplatte forbereiten, - indem Sie eine 90-Grad-Biegung an einem ende mit einer Zange machen. Dies gilt nur für Akva Vita II. - Für Akva Lux II GW ist es nicht not- wendig den Beschlag vor der Montage auf der Montageplatte zu biegen. - Seite 13 Schneidring H einbauen. - Mit Schraubenschlüssel festspan- nen. Fig. 12 Das andres Kapillarrohrende G in Bypass Thermostat mittels Über- wurfmutter und Schneidring H einbauen. - Mit Schraubenschlüssel festspannen. Fig. 9 Fig. 10 Fig. 11 Fig.12 13 13 Danfoss District Energy VI.GP.N1.03 DKDHR...
-
Seite 14: Akva Lux Ii / Akva Les Ii - Anweisungen
Druck auf den Seiten und oberen Teil. 11.2 Beschreibung Warmwasserbereiter mit Isolierverkleidung. Das Trinkwasser wird über Beachten Sie, dass die Akva Lux II and Akva Les II nicht mecha- einen Wärmeübertrager erhitzt und die Temperatur mit einem thermo-hy- draulischen Regler ohne Hilfsenergie PTC2+P mit eingebautem Differenz- nisch in dem hinteren Teil der Isolierverkleidung fixiert sind und müssen deshalb durch gleichzeitiges Anheben in sowohl Rohre... -
Seite 15: Akva Lux Ii Gw - Anweisungen
12.4 By-pass oder Zirkulationsthermostat Bypass Thermostat (Werkseinstellung). Standardgemäß wird die Wohnungsstation mit einem thermosta- tischen Bypass Danfoss FJVR (2) 10/50 C° für Bypassbetrieb ausgerüstet. Warmwasserzapfungen können dadurch ohne Wartezeit erfolgen. Es wird empfohlen den Thermostat in Pos. 3 einzustellen. Falls die Warmwasser- temperatur zu langsam ansteigt, kann es notwendig sein, den Thermostat höher als Pos. -
Seite 16: Akva Vita Ii - Anweisungen
13.4 By-pass oder Zirkulationsthermostat Bypass Thermostat (Werkseinstellung). Standardgemäß wird die Wohnungsstation mit einem thermostatischen Bypass Danfoss FJVR (2) für Bypassbetrieb ausgerüstet. Warmwasserzap- fungen können dadurch ohne Wartezeit erfolgen. Es wird empfohlen den Thermostat in Pos. 3 einzustellen. Falls die Warmwassertemperatur zu langsam ansteigt, kann es notwendig sein, den Thermostat höher als... -
Seite 17: Wartung
Betriebsfall) zu empfehlen. Dadurch lässt sich evtl. entstandene Beläge auf der Innenseite des Plattenwärmeübertragers entfernen. Bei stärkeren Ablagerungen kann hierfür eine von Danfoss zugelassene Reinigungsflüssigkeit (z. B. Radiner FI) verwendet werden. Beide Reinigungsflussigkeiten sind umweltsfreundlich und lassen sich über das gewöhnliche Hauskanalisationssystem entsorgen. -
Seite 18: Wartung Von Verschraubtem Plattenwärmeübertrager Akva Lux Ii Gw
Montage- und Betriebsanleitung Durchflusswassererwärmer 14.1 Wartung von verschraubtem Plattenwärmeübertrager, Akva Lux II GW Einen Plattenwärmeübertrager immer erst dann öffnen, wenn das Gerät auf unter 40° C (105° F) abgekühlt ist. Einen Plattenwärmeübertrager darf niemals geöffnet werden, solange er in irgendeiner Form unter Druck steht. - Seite 19 Grösse des kompromierten Plattenpakets ist auf dem Typenschild und in der Montagezeichnung angegeben. Wenn der Plattenwärmeübertrager getrennt wird, empfehlen wir, dass Sie eine separate Bedienungsanleitung für die verschraubten Wärmeübertrager bei unseren Vertriebsabteilung bestellen. 19 19 Danfoss District Energy VI.GP.N1.03 DKDHR...
-
Seite 20: Fehlersuche
Regler austauschen. Defekter oder falsch eingestellter Dif- Funktion des Differenzdruckreglers ferenzdruckregler (gehört nicht zum prüfen, - evtl. ventilsitz und Kapillarrohr Lieferumfang). reinigen. Temperatur fällt während der Entnahme Luft in Kapillarrohren. Kapillarrohre entlüften und reinigen. 20 DKDHR VI.GP.N1.03 Danfoss District Energy... - Seite 21 Wärmeübertrager austauschen. defekt. Wärmeübertrager aussäuern oder evtl. Unzureichende Kühlung Wärmeübertrager verkalkt. austauschen. Verfärbtes Wasser (für einen längeren Zeitraum) Wärmeübertrager kurzgeschlossen. Wärmeübertrager austauschen. Wärmeübertrager aussäuern oder evtl. Warmes Wasser hat keinen Druck Wärmeübertrager verkalkt. austauschen. 21 21 Danfoss District Energy VI.GP.N1.03 DKDHR...
-
Seite 22: Eu Konformitätserklärung
Declares under our sole responsibility that below products including all available power and control options: Type designation Water heaters: Akva Lux II, Akva Les II, Akva Lux II GW, Akva Vita II Covered by this declaration is in conformity with the following directive(s), standard(s) or other norma- tive document(s), provided that the products are used in accordance with our instructions. -
Seite 23: Inbetriebnahmezertifikat
Undichtigkeiten führen kann. Der Hersteller übernimmt keine Haftung für Leckagen, die aus Überspannung zurückzuführen sind. Von dem Installateur auszufüllen Diese Anlage wurde nachgezogen, angepasst und in Betrieb genommen den: von Installateur: Datum/Jahre Firmenname (Stempel) 23 23 Danfoss District Energy VI.GP.N1.03 DKDHR... - Seite 24 Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten – auch an bereits in Auftrag genommenen – vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss Logo sind Warenzeichen der Danfoss A/S.
