DHP-L, Anschlussplan VL-System

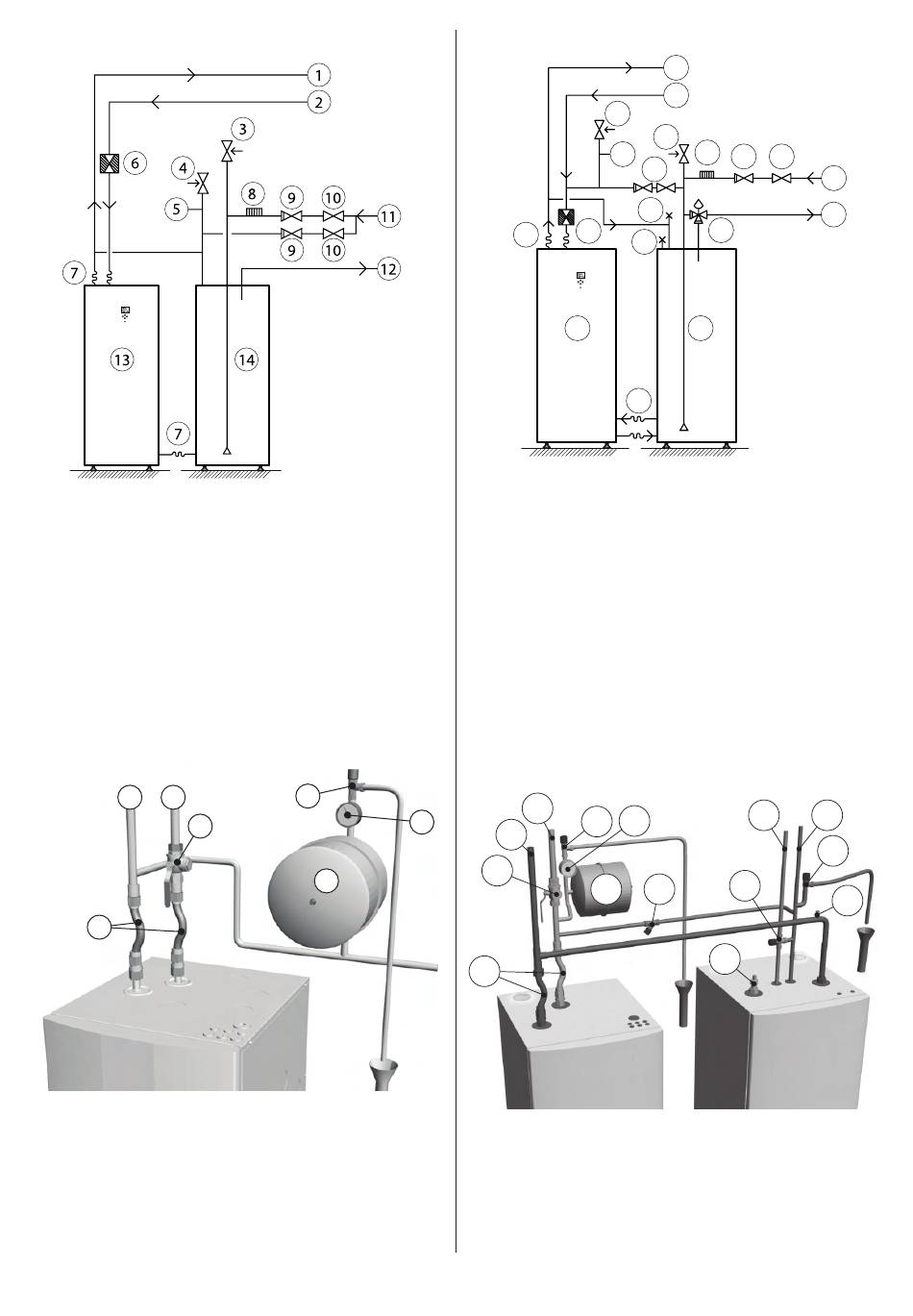

Abbildung 38: Allgemeiner Anschlussplan DHP-L.
Position Bezeichnung
1 Vorlauf
2 Rücklauf
3 Sicherheitsventil Kaltwasser (9 bar) (im Lieferumfang enthalten)
4 Sicherheitsventil Ausdehnung Heizungssystem
5 Ausdehnung Heizungssystem
6 Schmutzsieb (im Lieferumfang enthalten)
7 Flexschläuche (im Lieferumfang enthalten)
8 Vakuumventil
9 Rückschlagventil
10 Absperrventil
11 Kaltwasser
12 Warmwasser
13 Wärmepumpe (im Lieferumfang enthalten)
14 Warmwasserbereiter
15 Manometer (nicht enthalten)
1 2
6
7
Abbildung 39: Allgemeiner Rohranschluss DHP-L.
DHP-AL, Anschlussplan VL-System
Position Bezeichnung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
4
15
5
VMBMA303
4
5
20
8
6
7
18
3
7
Abbildung 40: Allgemeiner Anschlussplan DHP-AL.
Vorlauf
Rücklauf
Wärmepumpe (im Lieferumfang enthalten)
Sicherheitsventil
Ausdehnungsbehälter
Schmutzsieb (im Lieferumfang enthalten)
Flexschläuche (im Lieferumfang enthalten)
Entlüftungsventil
Mischerventil
–
Sicherheitsventil (9 bar; im Lieferumfang enthalten)
Vakuumventil
Rückschlagventil
Absperrventil
Kaltwasser
Warmwasser
Warmwasserbereiter (im Lieferumfang enthalten)
Entlüftungsventil bei Warmwasserbereiter aus Edelstahl
Manometer
Füllhahn und Rückschlagventil
2
4 19
1
6
5 20
7
Abbildung 41: Allgemeiner Rohranschluss DHP-AL.
1
2
11
12
13 14
15
16
9
17
16 15
11
9
18
8
