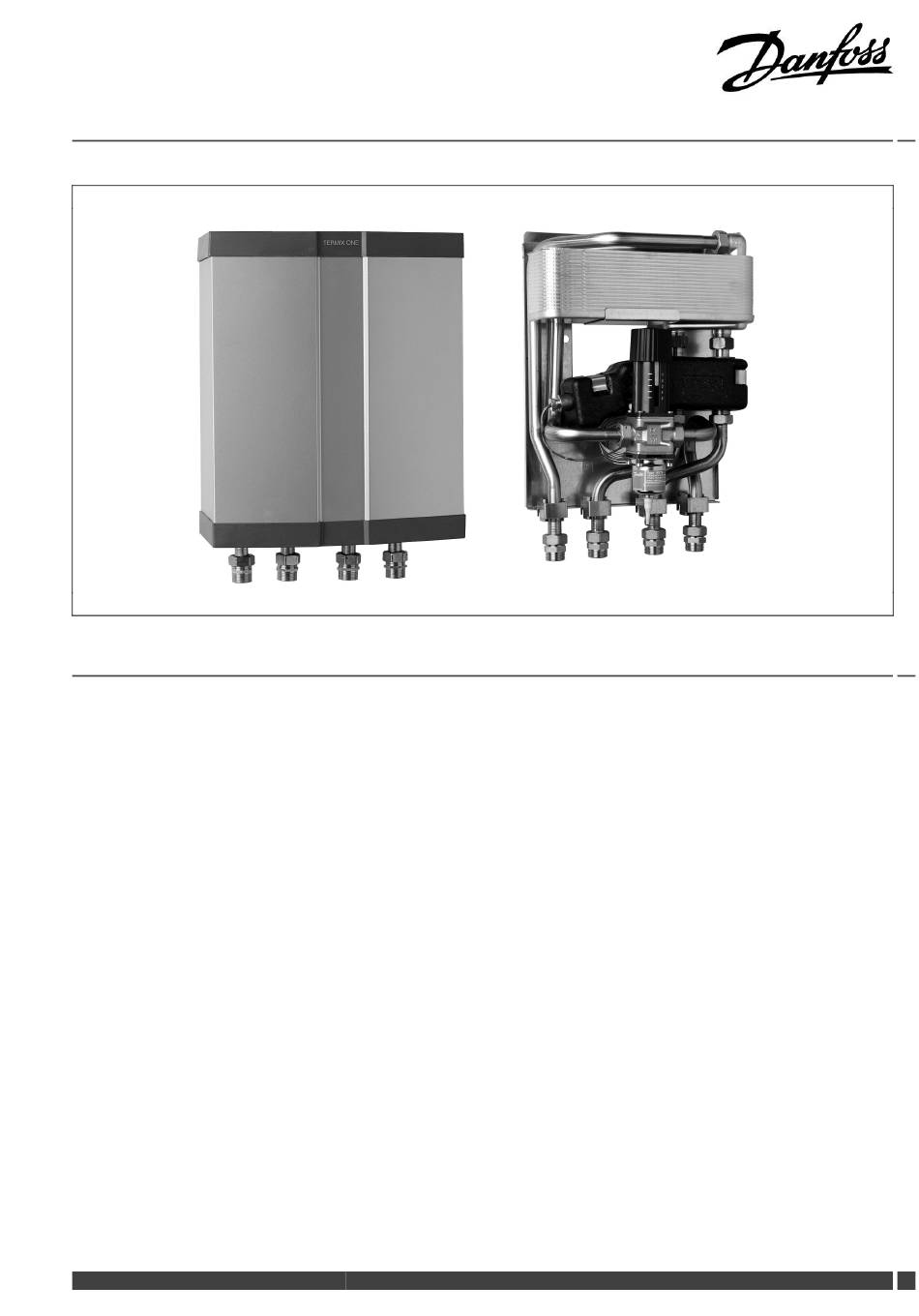

Instruktion
Termix One-B
1.0 Inhaltsverzeichnis
1.0 Inhaltsverzeichnis ............................................ 1
2.0 Funktionsbeschreibung.................................... 2
3.0 Sicherheitshinweise ......................................... 3
3.1
Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.0 Montage.......................................................... 4
4.1
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5.0 Aufbau ............................................................ 6
5.1
Aufbau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
5.2
Schematische Darstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
6.0 Regelkomponenten ......................................... 9
6.1
Trinkwasser-Temperaturregelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6.2
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
7.0 Fehlersuche .................................................... 12
7.1
Allgemeine Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
7.2
Fehlersuche: WW-Versorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
7.3
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
8.0 Erklärung ........................................................ 15
8.1
Konformitätserklärung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Danfoss Heating
VI.CW.J3.03 / LTY38000
DEN-GT
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Danfoss Termix One-B
Inhaltszusammenfassung für Danfoss Termix One-B
-
Seite 1: Inhaltsverzeichnis
Instruktion Termix One-B 1.0 Inhaltsverzeichnis 1.0 Inhaltsverzeichnis ..........1 2.0 Funktionsbeschreibung........2 3.0 Sicherheitshinweise ......... 3 Allgemeine Sicherheitshinweise ....... . 3 4.0 Montage............ -
Seite 2: Funktionsbeschreibung

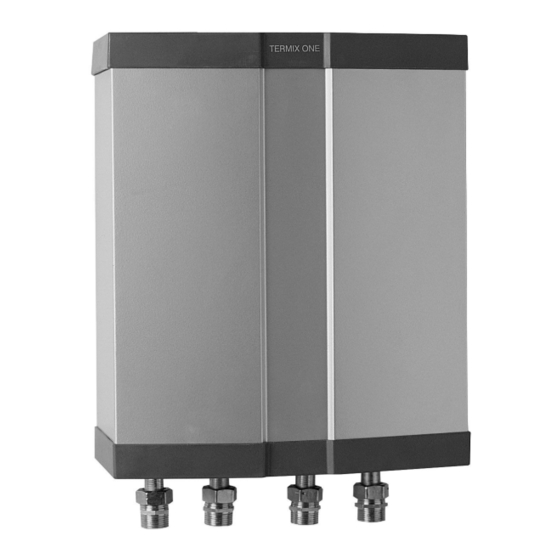

Instruktion Termix One-B 2.0 Funktionsbeschreibung Durchlauferhitzer mit Wärmeübertrager und thermostatis- chem Temperaturregler. Wandhängende Ausführung Applikation Termix One ist ein Durchflusswassererwärmer mit exzellenter Wärmeübertragung und höchster Leistungsfähigkeit Termix One eignet sich für Wohnungen, Einfamilienhäuser und kleine Mehrfamilienhäuser mit maximal 10 Wohnungen. Den Durchflusswassererwärmer gibt es in drei Baugrößen für eine... -
Seite 3: Sicherheitshinweise
Instruktion Termix One-B 3.0 Sicherheitshinweise 3.1 Allgemeine Sicherheitshinweise Die folgende Anleitung bezieht sich auf das Standarddesign der Station. Auf Anfrage sind Sonderversionen der Station erhältlich. Nur autorisierte Fachkräfte Vor der Installation und Inbetriebnahme der Station sollte diese Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von Betriebsanleitung aufmerksam durchgelesen werden. -
Seite 4: Montage
Eine Vielzahl von Energiequellen, wie z. B. Öl, Gas oder Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von Solarenergie, kann als Hauptenergiequelle für Unterstationen qualifizierten und autorisierten Fachleuten durchgeführt werden. von Danfoss verwendet werden. Zur Vereinfachung bezeichnet Fernwärme die Hauptenergiequelle. Anschlussart: 1. Trinkwasser, kalt (KW) 2. - Seite 5 Instruktion Termix One-B 4.1.1 Einbau Montage: Ausreichende Abstände Lassen Sie um die Station herum ausreichende Abstände für Installations- und Wartungsarbeiten. Ausrichtung Die Station muss so montiert werden, dass sämtliche Bauteile, Schlüssellöcher und Typenschilder ordnungsgemäß positioniert sind. Falls Sie die Station auf andere Weise montieren möchten, wenden Sie sich an Ihren Händler.
-
Seite 6: Aufbau
Instruktion Termix One-B 5.0 Aufbau 5.1 Aufbau Ihre Fernwärmestation kann optisch von der hier abgebildeten Station abweichen. Beschreibung des Aufbaus B Warmeübertrager TWW O Termix-Fühlerakzelerator Temperaturregler, Trinkwarmwasser Danfoss Heating DEN-GT VI.CW.J3.03 / LTY38000... -
Seite 7: Schematische Darstellung
Instruktion Termix One-B 5.2 Schematische Darstellung Ihre Fernwärmestation kann optisch von der schematischen Darstellung abweichen. Erstes Diagramm: Termix One-B – mit GTU. Zweites Diagramm: Termix One-B – mit Sicherheitsventil. Schematische Darstellung B Wärmeübertrager TWW Temperaturregler 21 Separat zu bestellen Rückschlagventil... -
Seite 8: Technische Daten
Instruktion Termix One-B 5.2.1 Technische Daten Technische Daten Nenndruck: PN 16 Max. Versorgungstemperatur: 120 °C Min. statischer Druck des kalten Trinkwassers: 0,5 bar Hartlötwerkstoff (HEX): Kupfer Wärmetauscher-Prüfdruck: 30 bar Geräuschpegel: ≤ 55 dB Danfoss Heating DEN-GT VI.CW.J3.03 / LTY38000... -
Seite 9: Regelkomponenten
Termix One-B 6.0 Regelkomponenten 6.1 Trinkwasser-Temperaturregelung Trinkwasser-Temperaturregelung In den Stationen von Danfoss werden verschiedene Arten von Trinkwasser-Temperaturregelungen verwendet. Die Trinkwasser-Temperatur sollte auf 45-50 °C eingestellt werden, da damit das Warmwasser optimal genutzt werden kann. Bei Trinkwasser-Temperaturen über 55 °C steigt die Wahrscheinlichkeit von Kalkablagerungen deutlich an. -
Seite 10: Schmutzfänger
Instruktion Termix One-B 6.1.3 Schmutzfänger Schmutzfänger sollten regelmäßig von autorisierten Fachkräften gereinigt werden. Die Häufigkeit der Reinigung ist abhängig von den Betriebsbedingungen und der Anleitung des Herstellers. 6.1.4 GTU Druckausgleichsventil Das GTU Druckausgleichsventil nimmt die sekundärseitige Ausdehnung auf und kann als Ergänzung zum Sicherheitsventil eingesetzt werden. -
Seite 11: Wartung
Überprüfen Sie, ob die Anlage gründlich entlüftet wurde. Die Inspektionen sollten mindestens alle zwei Jahre durchgeführt werden. Ersatzteile können bei Danfoss bestellt werden. Stellen Sie bitte sicher, dass Sie in Ihrer Anfrage auch die Seriennummer der Station angeben. Danfoss Heating VI.CW.J3.03 / LTY38000... -
Seite 12: Fehlersuche
Instruktion Termix One-B 7.0 Fehlersuche 7.1 Allgemeine Fehlersuche Bei Betriebsstörungen sollten vor dem Ergreifen von Maßnahmen folgende grundsätzliche Aspekte überprüft werden: • Ist die Station an die Spannungsversorgung angeschlossen? Nur autorisierte Fachkräfte • Sind die Filter der Versorgungs-Vorlaufleitung sauber? Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von qualifizierten und autorisierten Mitarbeitern durchgeführt werden. -
Seite 13: Entsorgung
Instruktion Termix One-B 7.3 Entsorgung Entsorgung Dieses Produkt sollte vor dem Recycling oder der Entsorgung zerlegt und ggf. in unterschiedliche Materialgruppen sortiert werden. Beachten Sie stets die örtlichen Entsorgungsbestim- mungen. Danfoss Heating VI.CW.J3.03 / LTY38000 DEN-GT... - Seite 14 Instruktion Termix One-B Danfoss Heating DEN-GT VI.CW.J3.03 / LTY38000...
-
Seite 15: Erklärung
8.0 Erklärung 8.1 Konformitätserklärung 8.1.1 Kategorie 0 ohne elektrische Geräte EG-Konformitätserklärung Gemina Termix A/S Member of the Danfoss Group Navervej 15-17 DK-7451 Sunds erklärt in alleiniger Verantwortung, dass die nachstehenden Produkte: Fernwärmestationen der Kategorie 0 ohne elektrische Geräte (die Gegenstand dieser Erklärung sind) den folgenden Richtlinien, Standards und sonstigen normativen Dokumenten entsprechen, sofern die Produkte gemäß... - Seite 16 Instruktion Termix One-B Produced by Danfoss A/S © 12/2013...
