2.3

DHP-L

Abmessungen und Anschlüsse
Die Kälteträgerleitungen können je nach Bedarf an der linken oder
rechten Seite der Einheit angeschlossen werden.
455
596
379
4
3
139
219
299

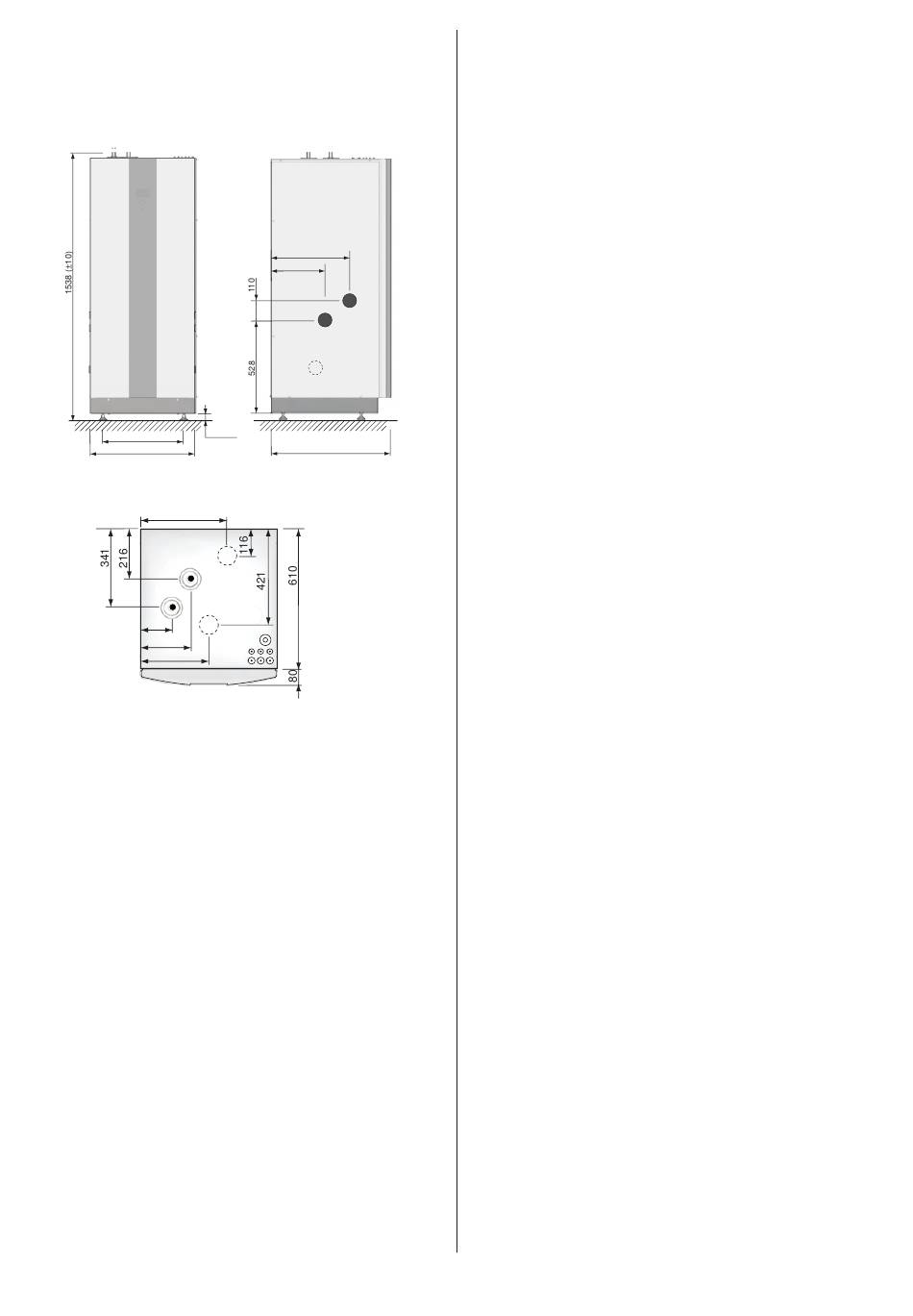

Abbildung 5: DHP-L, Maße und Anschlüsse.
Position Bezeichnung
1 Kälteträger ein, 28 Cu
2 Kälteträger aus, 28 Cu
3 Vorlaufleitung Heizungssystem, 22 Cu: 4-10 kW, 28 Cu: 12-16 kW
4 Rücklaufleitung Heizungssystem, 22 Cu: 4-10 kW, 28 Cu: 12-16 kW
5 Alternativanschluss für Kälteträger aus
6 Alternativanschluss für Kälteträger ein
7 Durchführung der Versorgungsleitungen, Fühler- und Thermia
Online-Kabel
10
440
300
2
1
40±10
690
5
6
7
VMBMA303
