2.2

DHP-C

Abmessungen und Anschlüsse
Die Kälteträgerleitungen können je nach Bedarf an der linken oder
rechten Seite der Einheit angeschlossen werden.
40±10
455
596
80
4
7 8
56
3
74

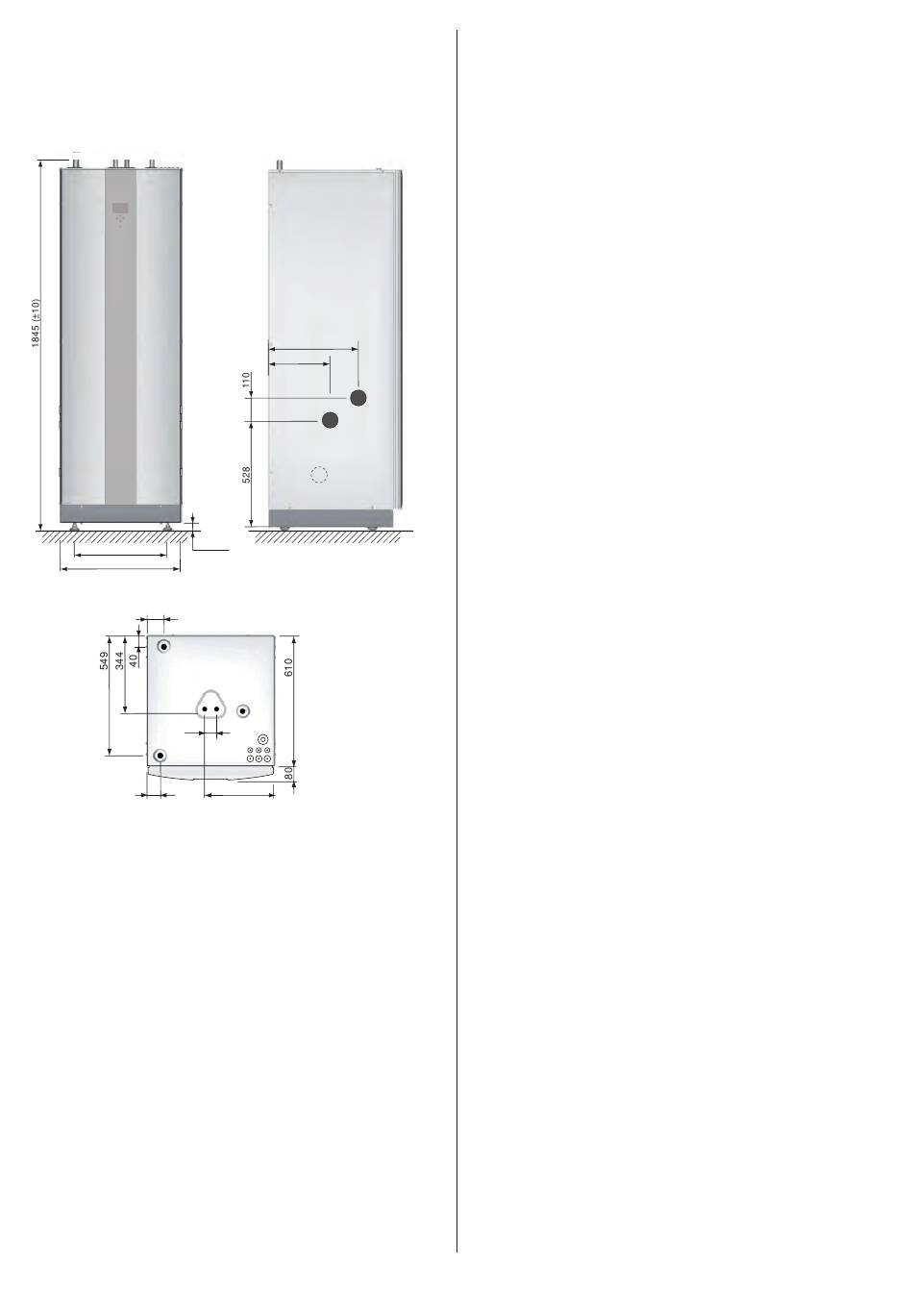

Abbildung 3: DHP-C, Maße und Anschlüsse.
Position Bezeichnung
1 Kälteträger ein, 28 Cu
2 Kälteträger aus, 28 Cu
3 Vorlaufleitung Heizungssystem, 22 Cu
4 Rücklaufleitung Heizungssystem, 22 Cu
5 Ausdehnungsrohr, 22 Cu
6 Hebepunkt
7 Warmwasserleitung, 22 Cu oder Edelstahl
8 Kaltwasserleitung, 22 Cu oder Edelstahl
9 Durchführung der Versorgungsleitungen, Fühler- und Thermia
Online-Kabel
8
440
300
1
2
6
5
9
327
