Den (vorderen oder hinteren)
Schiebedachteil oder beide Teile
ausbauen.

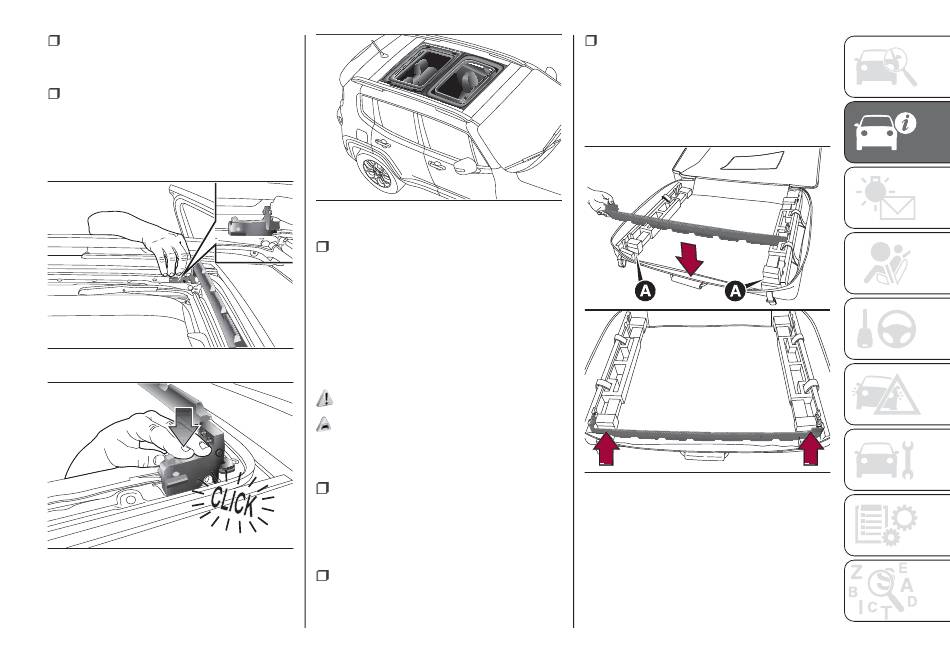

Den Windabweiser aus der Tasche
der Paneele nehmen, in den
entsprechenden Aufnahmen am
Fahrzeug befestigen (siehe Abb. 74,
Abb. 75, Abb. 76 );
74
75
76
Den Schiebedachteil (oder beide
Teile) in der entsprechend zum
Lieferumfang gehörenden Tasche
unterbringen (Angaben auf den
folgenden Seiten beachten) und die
Tasche im Kofferraum unterbringen.
EINBAU DER
J0A0552
SCHIEBEDACHTEILE
24)
12)
Vorderer Schiebedachteil
Vorgehensweise:
Den Windabweiser aus dem
Fahrzeug bauen. Hierzu die Hebel
öffnen Den Windabweiser in der
Aufnahme A Abb. 77 in der Tasche der
Platten unterbringen.
J0A0551
Von außen den Schiebedachteil auf
die Führungen legen und in der hinteren
Stellung anbringen.
Von der Innenseite her, den
Schiebedachteil sorgfältig bis zum
Anschlag nach vorne schieben und
darauf achten, dass der gelbe Hebel A
sich bei den gelben Markierungen B am
Rahmen befindet (siehe Abb. 78 ).
J0A0494
77
J0A0874
