Planungshinweise
9
x
Einschubseite
y
Boden in hitzebeständiger Ausführung
Fläche mittelgrau Kesselauflagefläche

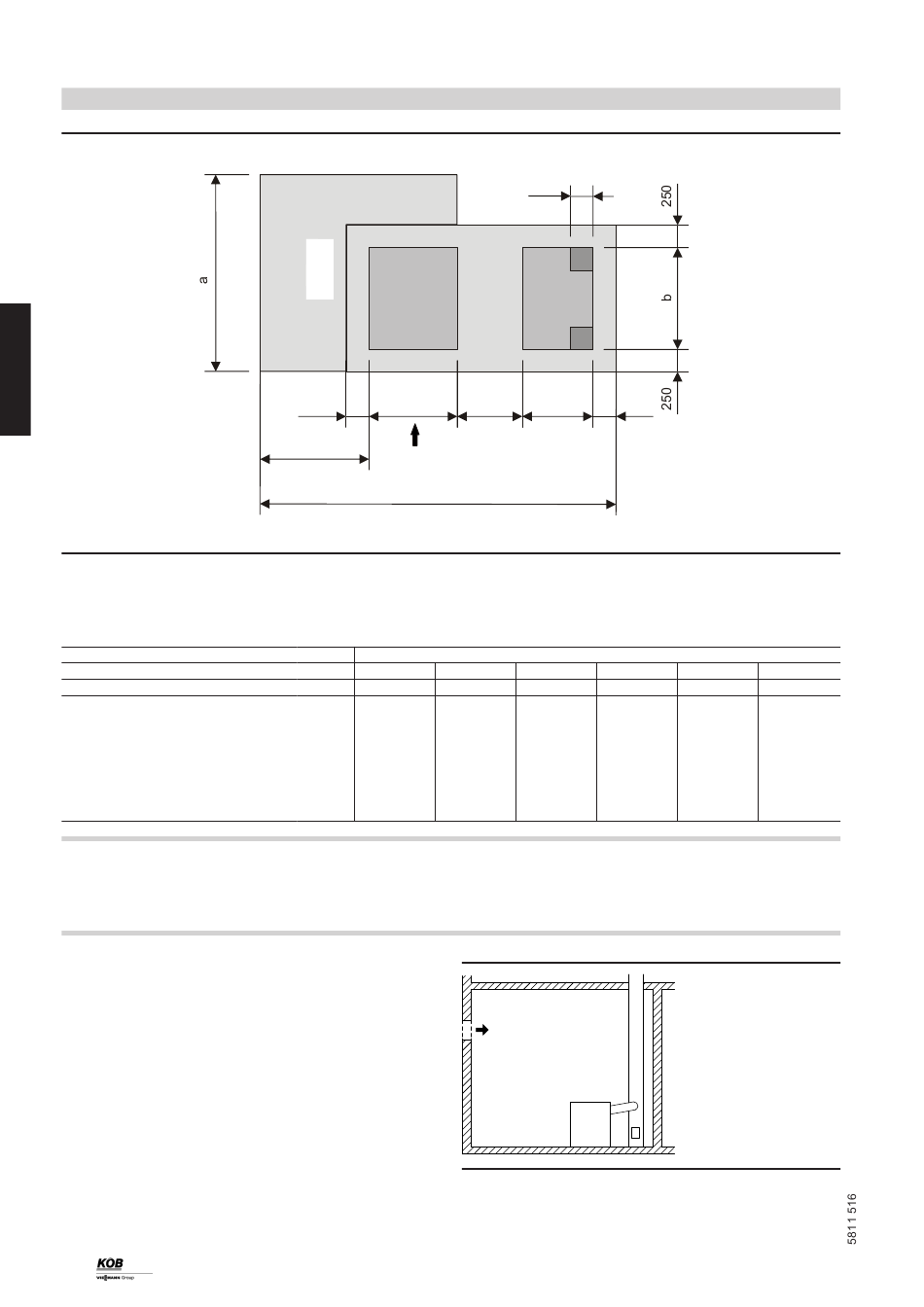

Fundamenteigenschaften
Handelsbezeichnung
Nenn-Wärmeleistung
Best.-Nr.:
Abmessungen
a
b
c
d
e
f
g
Anforderungen der Muster-Feuerungsverordnung
Der Aufstellraum muss den Vorgaben der „Muster Feuerungsverord-
nung" entsprechen. Maßgebend sind die jeweiligen Landesbauord-
nungen und Feuerungsverordnungen der einzelnen Bundesländer.
Verbrennungsluftversorgung
Die Verbrennungsluftversorgung gilt als nachgewiesen für raumluft-
abhängige Feuerstätten mit einer Gesamt-Nenn-Wärmeleistung von
mehr als 35 kW . Dies gilt, falls die Feuerstätten in Räumen mit einer
ins Freie führenden Öffnung oder Leitung aufgestellt sind.
Der Querschnitt der Öffnung muss bei 35 kW Nenn-Wärmeleistung
min. 150 cm
2
betragen. Für jedes über 35 kW Nenn-Wärmeleistung
hinausgehende kW Nenn-Wärmeleistung muss die Öffnung um
2
2 cm
vergrößert werden.
Leitungen müssen strömungstechnisch äquivalent bemessen sein.
Der erforderliche Querschnitt darf auf höchstens 2 Öffnungen oder
Leitungen aufgeteilt sein.
94
(Fortsetzung)
y
250
g
kW
7423 656
mm
1570
mm
mm
mm
2803
mm
mm
mm
250
e
f
c
x
d
Pyrot Rotationsfeuerung
100
150
220
7423 657
7423 658
1570
2050
870
870
1150
620
620
680
2850
3130
423
520
520
640
740
740
870
870
1150
A
250
300
400
7423 659
7423 660
7423 661
2050
2460
1150
1390
680
800
3613
3738
723
448
880
960
1150
1390
PYROT
540
2460
1390
800
4103
543
1095
1390
