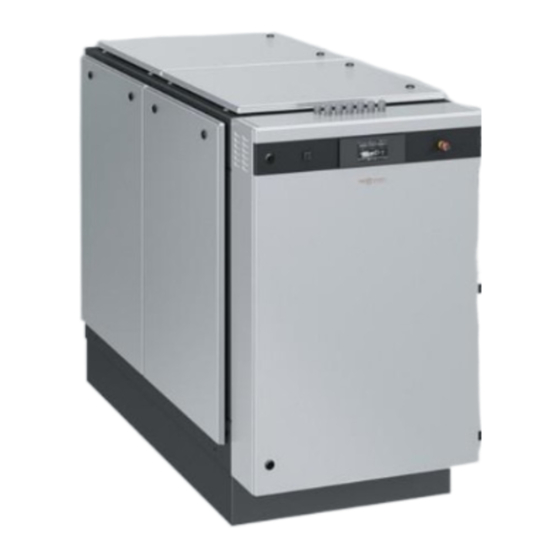

Viessmann VITOBLOC 200 Bedienungsanleitung

Blockheizkraftwerk für erdgas- und flüssiggasbetrieb
Vorschau ausblenden Andere Handbücher für VITOBLOC 200:

Werbung

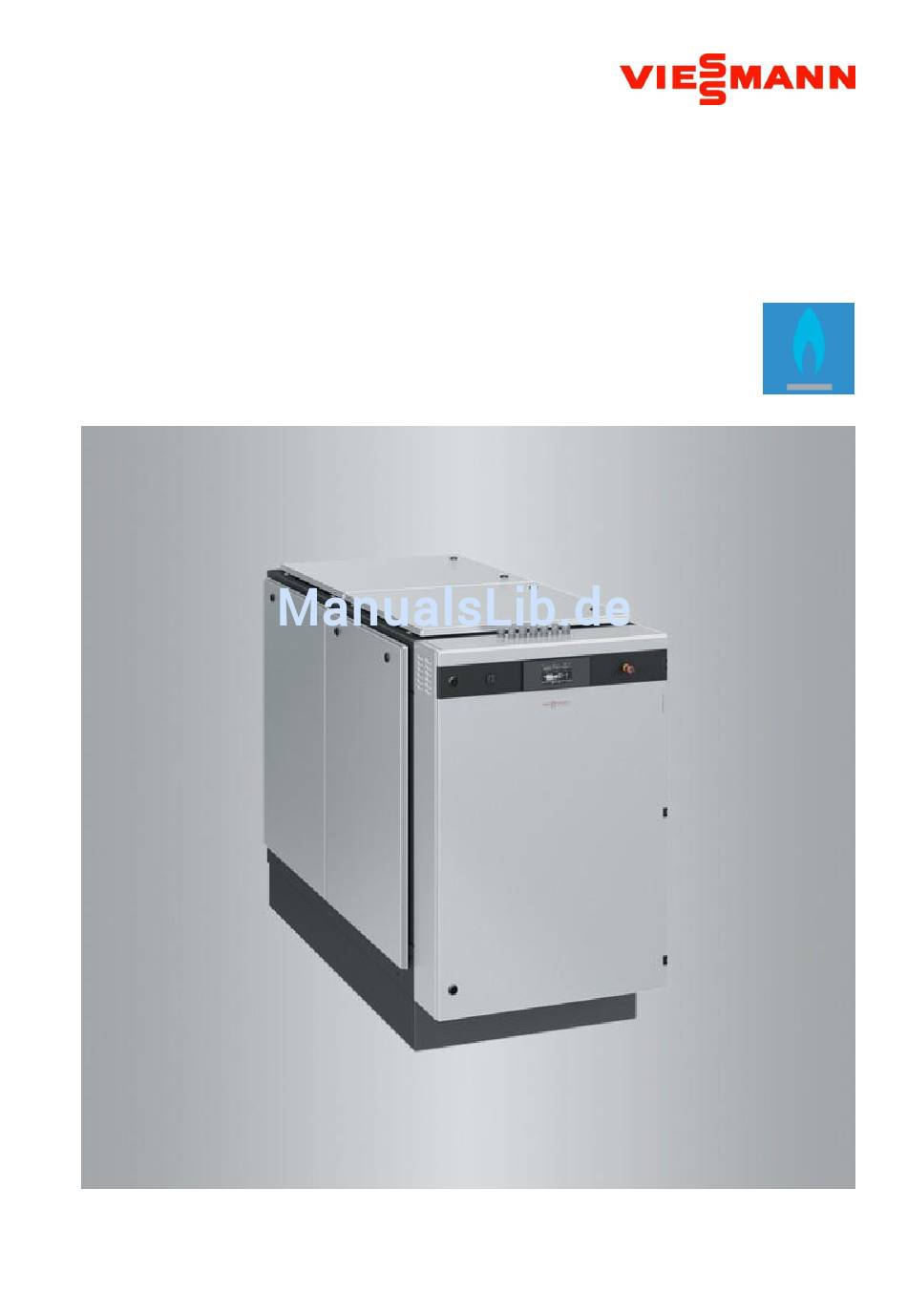

Bedienungsanleitung
für den Betreiber
VITOBLOC 200
Typ EM-20/39
Best.-Nr. 7538897
Blockheizkraftwerk für Erdgas- und Flüssiggasbetrieb
Bitte aufbewahren!
5513 987-4 DE 02/2017

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOBLOC 200

  • Seite 1 Bedienungsanleitung für den Betreiber VITOBLOC 200 Typ EM-20/39 Best.-Nr. 7538897 Blockheizkraftwerk für Erdgas- und Flüssiggasbetrieb Bitte aufbewahren! 5513 987-4 DE 02/2017...
  • Seite 2 Die entsprechenden Unterlagen und das Original der Konformitätserklärung sind beim Hersteller hinterlegt. HINWEIS! Das BHKW-Modul Vitobloc 200 ist nicht für den 60 Hz-Betrieb geeignet. Damit ist es insbesondere nicht für den amerikanischen und kanadischen Markt verfügbar. Servicepartner Viessmann Kraft-Wärme-Kopplung GmbH...
  • Seite 3: Inhaltsverzeichnis

    Bedienung bei einem Notfall ..................36 Störungen und deren Beseitigung ................37 Hinweise zur Wartung und Instandsetzung ........ 38 Außerbetriebnahme und Stilllegung ..........39 Zeitweise Stilllegung ....................39 Endgültige Stilllegung ....................40 Anhang ................... 41 Vordruck Betriebstagebuch ..................41 VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 4: Einleitung

    Die Viessmann Werke GmbH&Co.KG distanziert sich Diese Dokumentation gilt für das Blockheizkraftwerk ausdrücklich von allen Inhalten aller gelinkten Seiten Vitobloc 200 EM-20/39 - im Folgenden auch und macht sich diese Inhalte nicht zu eigen. Diese Maschine genannt. Sie ist stets griffbereit bei der Erklärung gilt für alle innerhalb dieser Dokumentation...
  • Seite 5: Sicherheitszeichen

    In dieser Dokumentation wird auf verschiedene geschützte Warenzeichen Bezug genommen, die innerhalb des laufenden Textes nicht gesondert gekennzeichnet sind. Aus dem Fehlen einer Kennzeichnung kann daher nicht geschlossen werden, dass der entsprechende Produktname frei von Rechten Dritter ist. VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 6: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Fehlanwendung Der Betreiber des Blockheizkraftwerks Vitobloc 200 EM-20/39 muss die landesspezifischen Gesetze und Alle von der bestimmungsgemäßen Verwendung Vorschriften beachten. abweichenden Anwendungen gelten als unzulässige Zielgruppe Fehlanwendung, dazu zählen z.B.: ● Diese Dokumentation ist nur für Fachkräfte bestimmt, Anwendungsbereiche, die unter Verwendung nicht siehe Kapitel 3.4 Personal.
  • Seite 7: Sicherheit

    Sicherheitsinformationen GEFAHR Angaben zur Sicherheit können nicht gegen die Demontage der Schallhaubenbleche! Viessmann Werke GmbH&Co KG ausgelegt werden. Lebensgefahr, schwere Auch wenn alle Sicherheitshinweise befolgt werden, Körperverletzung mit irreversiblen ist nicht gewährleistet, dass das Blockheizkraftwerk Schäden keine Verletzungen oder Schäden verursacht.
  • Seite 8: Personal

    Der Betreiber ist für die Einhaltung der landes- nicht autorisierte oder qualifizierte spezifischen Gesetze, Vorschriften und Normen Personen! zuständig. Schwere Sachschäden an der Maschine und ihrer Umgebung ► Unbefugte Personen dürfen sich nicht im Arbeitsbereich aufhalten. ► Nur qualifiziertes, eingewiesenes Personal einsetzen. Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 9: Allgemeine Sicherheitsbestimmungen

    ► Den Sicherheitsbestimmungen Folge leisten. ACHTUNG Nicht autorisierte Änderung an programmierbaren Steuersystemen! Schwere Sachschäden an der Maschine und ihrer Umgebung ► Unbefugte Personen dürfen sich nicht im Arbeitsbereich der Maschine aufhalten. ► Bedienung erfolgt nur durch qualifiziertes, eingewiesenes Personal. VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 10: Besondere Sicherheitsbestimmungen

    Ist die Demontage von Sicherheitseinrichtungen Herstellers gemäß bei der Montage erforderlich, hat unmittelbar nach Montageanleitung Kapitel 10.5 Abschluss der Arbeiten eine Überprüfung der entsprechen . Sicherheitseinrichtungen zu erfolgen. ● Für sichere und umweltschonende Entsorgung von Betriebs- und Hilfsstoffen sorgen! Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 11: Hinweise Auf Besondere Gefahrenarten

    Schutzbrille) tragen. Vergiftungsgefahr ► Kein offenes Feuer. ► Bereich ausreichend lüften. ► Bei Gasaustritt Maschine abschalten und Gefahrenbereich verlassen. WARNUNG Batterien enthalten Schwefelsäure! Verätzungsgefahr ► Haut- und Augenkontakt vermeiden. ► Persönliche Schutzausrüstung (z. B. Schutzhandschuhe, Schutzbrille) tragen. VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 12: Elektrische Energie/Ausrüstung

    ● Montagearbeiten an elektrischen Ausrüstungen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft den elektrotechnischen Regeln entsprechend vorgenommen werden. ● Arbeiten an spannungsführenden Teilen sind grundsätzlich verboten! Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 13: Gas, Staub, Dampf, Rauch

    ► Persönliche Schutzausrüstung (z. B. Schutzhandschuhe, Schutzbrille) tragen. Beim Umgang mit Ölen, Fetten und anderen chemischen Substanzen die für das Produkt geltenden Sicherheitsvorschriften beachten. Sicherheitsdatenblätter vom Hersteller sind durch den Betreiber zu beschaffen und bereit zu halten. VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 14: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung Übersicht Im Blockheizkraftwerk Vitobloc 200 EM-20/39 befinden sich folgende auf einem Grundrahmen aufgebaute Komponenten: ● Gas-Otto-Motor ● Gaszufuhreinheit ● Synchron-Generator ● Schmierölsystem ● Geschlossener Kühlkreislauf mit Wärmeauskopplung ● Abgassystem mit Wärmeauskopplung im Kühlkreislauf und Isolierung ● 3-Wege-Katalysator An der Gehäusevorderseite ist der Schaltschrank mit Bedien- und Anzeigeeinheit angeordnet.
  • Seite 15: Gehäuse

    Hier können neben der Sprachauswahl und der ihren Komponenten. Bei ordnungsgemäßem Betrieb Service-Daten auch die Betriebs- und Störmeldelisten wird für jede Komponente ein „Alles OK-Haken“ abgerufen werden. angezeigt. Grundbild „Menü“ Abb. 6 Abb. 4 Grundbild des Bedien- und Anzeigefeldes mit „Alles OK-Haken“ VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 16: Typenschild

    Produktbeschreibung Produktbeschreibung Typenschild Das Typenschild befindet sich an der Anlage auf der Anschlussseite des BHKW-Moduls. Abb. 7 Typenschild Vitobloc 200 EM-20/39 Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 17: Betrieb

    Automatikbetrieb an Wärmebetrieb an Nutzer Aktuelles Datum und Uhrzeit Summe der Betriebsstunden Aktuelle Betriebsdaten Rückmeldung Genoschütz an Rückmeldung NK Schalter an Einschalt-Button Abb. 10 Display-Anzeige Automatikbetrieb Abb. 8 Einschalten des Automatikbetriebs am Display (6) Sichtkontrolle auf Leckagen. VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 18: Ausschalten

    Gasfließdruck 20 mbar bis 50 mbar beachten. ● Ausreichende Frischluftzufuhr sichern, Abluft gesichert abführen. ● Die Kondensatableitung ist regelmäßig auf Durchgängigkeit und ausreichende Wasservorlage zu prüfen. Wasservorlagen sind so auszuführen, dass der Wasserstand kontrolliert und aufgefüllt werden kann. Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 19: Funktionen Der Steuerung

    Umschaltung des Grundbildes Anzeige mit den Betriebsdaten zur Wärmebetrieb Anzeige mit „Alles OK-Haken“ EIN/AUS Richtungstaste RECHTS Nutzer Umschaltung zu weiteren Grundbildern Richtungstaste LINKS Anzeige des aktuellen Umschaltung zu weiteren Datums und der Uhrzeit Grundbildern Anzeige der aktuellen Störungen VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 20: Steuerungsebenen

    Ebene 3 – Einstellebene (nur mit Passwort) zurück zum vorherigen Bild Einstellungen Einstellungen Einstellungen Einstellungen Einstellungen Betriebsstunden Motor Generator Heizung Pufferspeicher zurück zum Grundbild mit Alles OK-Haken Weitere Einstellmöglichkeiten nur für Einstellung gemäß Fachpersonal mit Passwort-Berechtigung Bedienungsanleitung SFR 3000 Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 21: Grundbilder (Steuerungsebene 1)

    Grundbildern erfolgt mit den Pfeiltasten ►und ◄. weiter zu Grundbild 2 weiter zu Grundbild 2 zurück zu Grundbild 1 Umschaltung auf Darstellung mit zurück zu Grundbild 1 „Alles OK-Haken“ Abb. 12 Grundbilder mit „Alles OK-Haken“ Abb. 13 Grundbilder mit aktuellen Betriebsdaten VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 22 BHKW-Steuerung abgerufen werden. ● System-Informationen (Modul-Nummer, Folgende Einstellungen sind möglich: Programmversion, CAN-Bus-Adresse, CPU- Temperatur usw.) ● Sprachauswahl ● Aktuelle Störungs- und Meldungsliste mit Historie ● Grunddaten des Kommunikations-Moduls K 3000 (Schnittstelle, IP-Adressen, Baudrate usw.) Abb. 14 Grundbilder Menü Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 23: Bedienbilder (Steuerungsebene 2)

    Scroll-Balkens zeigt an, in welchem Bedienbild dieser Bedienebene man sich gerade befindet. weiter zur Einstellebene Beispiel: Bedienebene Motor (nur mit Passwort) Pfeil-Taste nach oben Pfeil-Taste nach unten Scroll-Balken Abb. 15 Navigation in der Bedienebene (Steuerungsebene 2 VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 24 Betriebsstunden, die das BHKW bisher insgesamt gelaufen ist, und die Anzahl der bisherigen Anlagenstarts angezeigt. Zusätzlich zu den verschiedenen Anzeigen findet man auf dem Bedienbild Betriebsstunden den Button „Schaltzeit-Automatik“. Über diesen Button gelangt man in das Menü „Freigabe Schaltuhr“. Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 25 Uhrzeit eingestellt wurde, sind diese Schaltpunkte an die Anlage durch die hohe Temperatur zu stören. den Tagen, an denen der Haken gesetzt ist, aktiviert. Im Folgenden sind Einstellbeispiele für den Dauerbetrieb und einen differenzierten Betrieb mit einer Legionellen-Desinfektionsschaltung angeführt. VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 26 Betriebswert des Motors einem Grenzwert ● Abgastemperatur nähert. ● Batteriespannung Die Einstellung der Grenzwerte der verschiedenen ● Betriebsdaten des Motors erfolgt über die Lamdasondenspannung Einstellebene (Steuerungsebene 3), die nur für Personal mit Passwortberechtigung zu erreichen ist. Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 27 So kann man auch sehr schnell erkennen, ob sich ein Betriebswert des Generators einem Grenzwert nähert. Die Einstellung der Grenzwerte der verschiedenen Betriebsdaten des Generators erfolgt über die Einstellebene (Steuerungsebene 3), die nur für Personal mit Passwortberechtigung zu erreichen ist. VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 28: Bedienebene Heizung

    Sollwert-Anzeige tippt. Daraufhin erscheinen die Pfeiltasten ▲ und ▼, über die der Sollwert auf den gewünschten Wert eingestellt werden kann. Wird der entsprechende Zahlenwert des Sollwertes angezeigt, tippt man wieder auf die Anzeige und die Pfeile werden ausgeblendet. Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 29: Bedienebene Pufferspeicher (Optional, Nur Bei Sfr 3000)

    Wärmeverteilung im Pufferspeicher bekommt. ● Temperatur PT4 (unten) Die Einstellung der Sollwerte einer Speicher- füllstandsregelung erfolgt gemäß der Bedienungsanleitung SFR 3000 über die Einstellebene (Steuerungsebene 3), die nur für Personal mit Passwortberechtigung zu erreichen ist. VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 30 Daraufhin wird die Tastatur wieder ausgeblendet und in dem weißen Schriftfeld des Nutzers erscheint die Anzeige ****. Nach Betätigen der OK-Taste angezeigt , ob das Passwort korrekt oder falsch ist und eine weitere Bestätigung mittels OK-Taste gefordert. Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 31 Daraufhin erscheinen die Pfeiltasten ▲ und ▼, über die der Zahlenwert auf den gewünschten Wert eingestellt werden kann. Wird der entsprechende Zahlenwert des Datums bzw. der Uhrzeit angezeigt, tippt man wieder auf die Anzeige und die Pfeile werden ausgeblendet. Abb. 23 Bedienbilder Datum/Uhrzeit VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 32 Daten des BHKW-Moduls und der Modulsteuerung abgefragt werden. Folgende Angaben zum BHKW-Modul werden angezeigt: ● Modul-Nummer ● Modul-Typ Folgend Angaben zur Modulsteuerung werden angezeigt: ● Display-Seriennummer ● Programm-Version ● CAN-Bus-Adresse ● CPU-Temperatur Abb. 24 Bedienbilder System-Info Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 33 Sprachauswahl Abb. 25 Bedienbild Sprache In der Bedienebene System-Info erfolgt die Auswahl der Sprache, in der die verschiedenen Grund und Bedienbilde angezeigt werden. Durch Berühren der entsprechenden Landesflagge wird die gewünschte Sprache aktiv geschaltet. VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 34 In der Bedienebene K 3000 können die aktuellen Daten des Kommunikationsmoduls K 3000 abgefragt werden. Folgende Angaben zum Kommunikationsmodul werden angezeigt: ● Art der Schnittstelle ● Übertragungsgeschwindigkeit (Baudrate) ● Slave-Adresse ● IP-Adresse ● Subnetmaske ● IP-Adresse des Gateways Abb. 26 Bedienbilder K 3000 Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 35 Markierung der entsprechende Meldung dargestellt wird. Durch Betätigen der Taste Quit werden die markierten Abb. 27 Bedienbilder Betriebs- und Störmeldeliste Meldungen quittiert. Über die Taste „Historie“ erreicht man die Auflistung der Historie aller eingegangenen Meldungen mit Eingangs- und Quittier-Zeitpunkt. VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 36: Bedienung Bei Einem Notfall

    ► Feuerwehr alarmieren. NOT-HALT-Taste Feuerlöscheinrichtungen ● -Löscher, kein Wasser wegen möglicher elektrisch spannungsführender Teile verwenden. ● Thermische Absperreinrichtung schließt im Brandfall mit Temperaturen höher als 100 °C die Gaszuführung zum EM-20/39. ● Immer den Gas-Absperrhahn manuell schließen. Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 37: Störungen Und Deren Beseitigung

    Schutzbrille) tragen. Abb. 29 Störungsanzeige Störungsanzeige und Button zur Störungsmeldeliste Substanzen, die für den Betrieb des EM-20/39 verwendet werden: ● Motorkühlkreis: ca. 38% Glykol-Wasser-Gemisch. ● Batterien: Batteriesäure. ● Öltank und Motor: Schmieröl. Abb. 30 Anzeige protokollierte Störungen VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 38: Außerbetriebnahme Und Stilllegung

    Die Wartungsliste wird als verbindliches Nachweisdokument geführt und ist im Original beim Betreiber aufzubewahren. ACHTUNG Missachtung der Wartungs- und Instandsetzungsintervalle! Sachschäden an der Maschine und seiner Umgebung! ► Vorschriften und Hinweise zu Wartung und Instandsetzung befolgen. Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 39: Zeitweise Stilllegung

    Batterieladegerät mit Batteriepflegefunktion. Peripherie durchgeführt wurden. Zusätzlich ist ein mehrstündiger, bemannter Probebetrieb zu empfehlen. ACHTUNG Ausbau/Transport der Batterien! Gefahr von Kurzschluss / elektrischer Schlag Gefahr von Verätzung durch Säure ► Batteriepolabdeckung anbringen ► Batterien aufrecht transportieren.. VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 40: Endgültige Stilllegung

    Verrohrungen und Verkabelungen entfernen. ● EM-20/39 mit Gabelstapler auf eine Transportpalette stellen und mit Spanngurten sichern. Entsorgung Altbatterien bei einer Sammelstelle abgeben. Beim Transport sind die Transport-Bestimmungen (GGVS) zu beachten. Altbatterien nie über den Hausmüll entsorgen! Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 41: Anhang

    Anhang 8 Anhang Vordruck Betriebstagebuch Die ausgefüllten Formulare sind aufzubewahren! Auf Anforderung sind bei der Viessmann Kraft- Wärme-Kopplung GmbH (Tel. 08191/9279-60) Betriebstagebuch-Broschüren für jeweils 1 Jahr (52 Wochen-Tabellen) abrufbar. Kennwort der Anlage Modul - Typ Herstellernummer Anschrift der Anlage Tel: Tägliche Kontrollen...
  • Seite 42 Notizen Bedienungsanleitung VITOBLOC 200 EM-20/39...
  • Seite 43 Notizen VITOBLOC 200 EM-20/39 Bedienungsanleitung...
  • Seite 44 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
