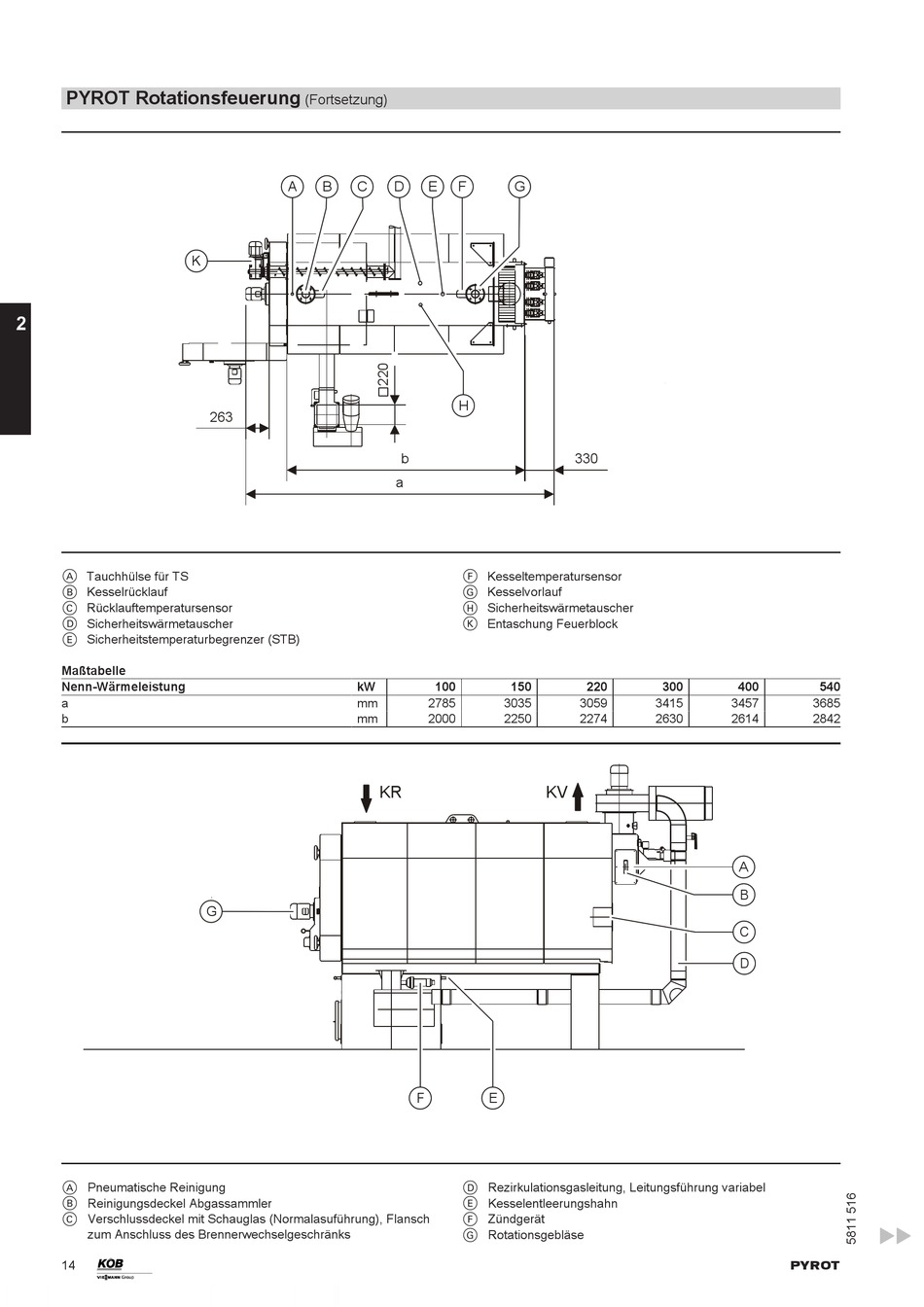

PYROT Rotationsfeuerung
2
A Tauchhülse für TS
B Kesselrücklauf
C Rücklauftemperatursensor
D Sicherheitswärmetauscher
E Sicherheitstemperaturbegrenzer (STB)
Maßtabelle
Nenn-Wärmeleistung
a
b
A Pneumatische Reinigung
B Reinigungsdeckel Abgassammler
C Verschlussdeckel mit Schauglas (Normalasuführung), Flansch
zum Anschluss des Brennerwechselgeschränks
14
(Fortsetzung)
A
B
C
K
263
kW
mm
mm
G
D
E
F
G
H
b
a
F Kesseltemperatursensor
G Kesselvorlauf
H Sicherheitswärmetauscher
K Entaschung Feuerblock
100
150
2785
3035
2000
2250
KR
KV
F
E
D Rezirkulationsgasleitung, Leitungsführung variabel
E Kesselentleerungshahn
F Zündgerät
G Rotationsgebläse
330
220
300
400
3059
3415
3457
2274
2630
2614
A
B
C
D
540
3685
2842
PYROT
