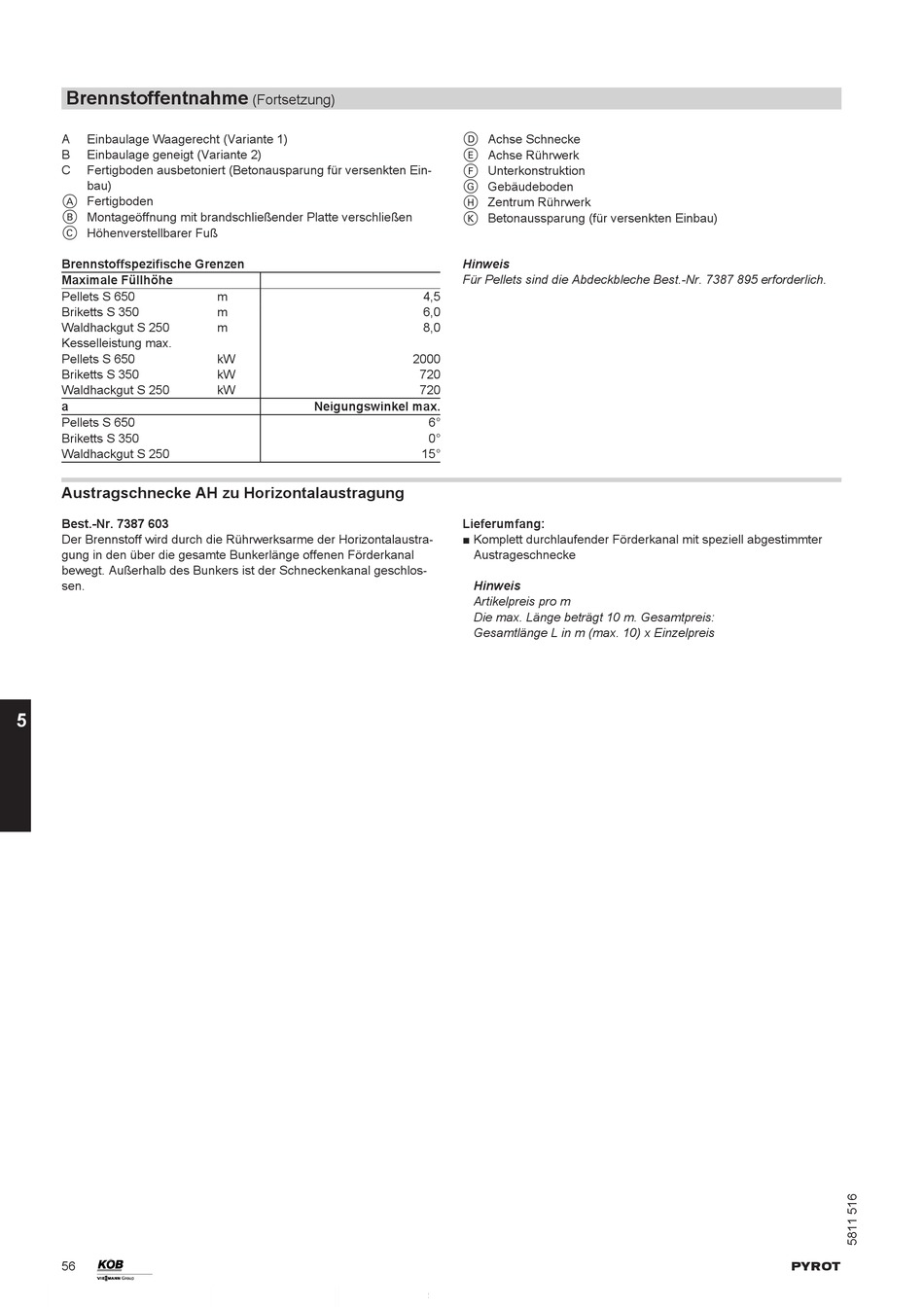

Brennstoffentnahme
A
Einbaulage Waagerecht (Variante 1)
B
Einbaulage geneigt (Variante 2)
C
Fertigboden ausbetoniert (Betonausparung für versenkten Ein-
bau)
A Fertigboden
B Montageöffnung mit brandschließender Platte verschließen
C Höhenverstellbarer Fuß
Brennstoffspezifische Grenzen
Maximale Füllhöhe
Pellets S 650
Briketts S 350
Waldhackgut S 250
Kesselleistung max.
Pellets S 650
Briketts S 350
Waldhackgut S 250
a
Pellets S 650
Briketts S 350
Waldhackgut S 250
Austragschnecke AH zu Horizontalaustragung
Best.-Nr. 7387 603
Der Brennstoff wird durch die Rührwerksarme der Horizontalaustra-
gung in den über die gesamte Bunkerlänge offenen Förderkanal
bewegt. Außerhalb des Bunkers ist der Schneckenkanal geschlos-
sen.
5
56
(Fortsetzung)
m
m
m
kW
kW
kW
Neigungswinkel max.
D Achse Schnecke
E Achse Rührwerk
F Unterkonstruktion
G Gebäudeboden
H Zentrum Rührwerk
K Betonaussparung (für versenkten Einbau)
Hinweis
Für Pellets sind die Abdeckbleche Best.-Nr. 7387 895 erforderlich.
4,5
6,0
8,0
2000
720
720
6°
0°
15°
Lieferumfang:
■ Komplett durchlaufender Förderkanal mit speziell abgestimmter
Austrageschnecke
Hinweis
Artikelpreis pro m
Die max. Länge beträgt 10 m. Gesamtpreis:
Gesamtlänge L in m (max. 10) x Einzelpreis
PYROT
