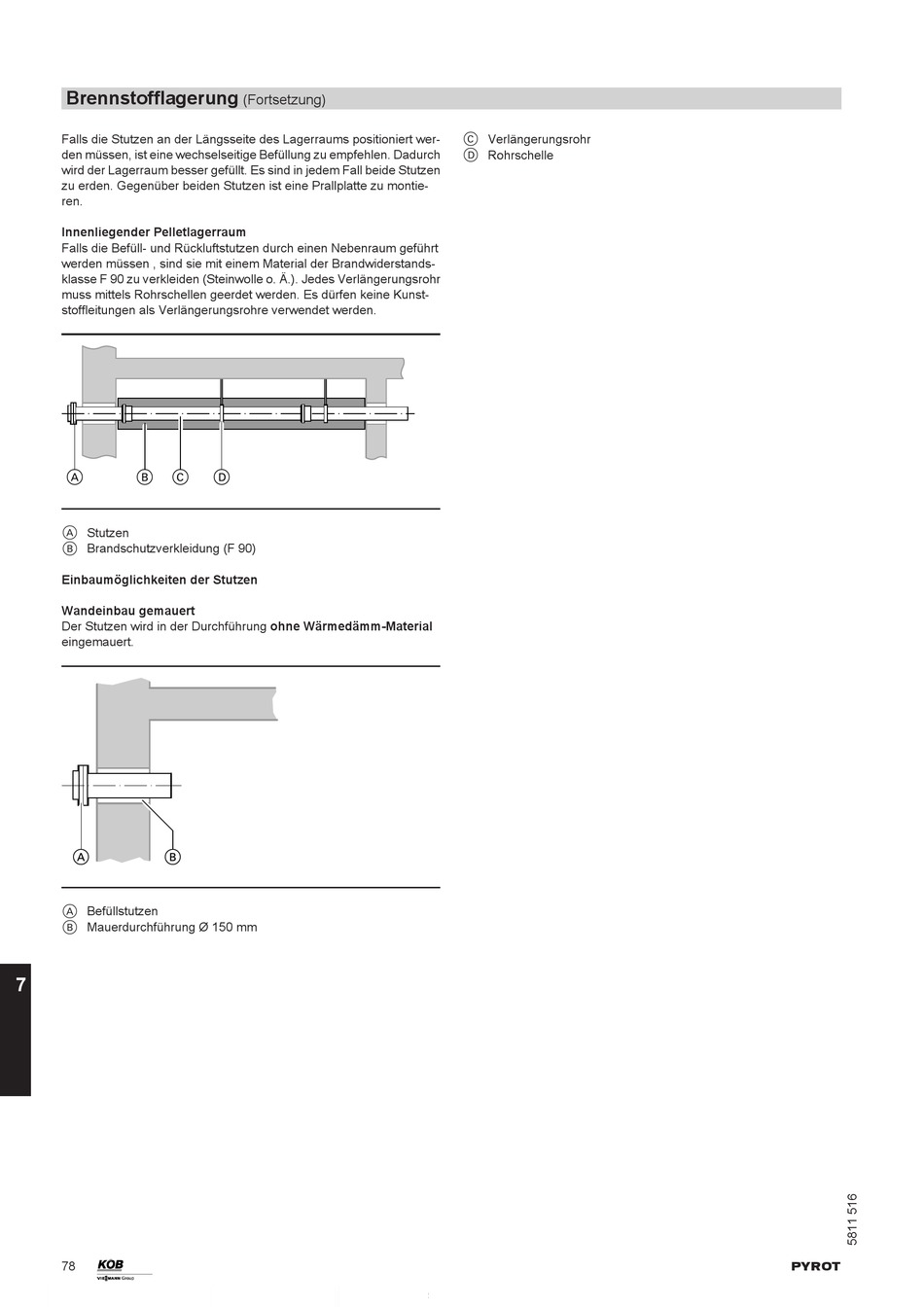

Brennstofflagerung
Falls die Stutzen an der Längsseite des Lagerraums positioniert wer-
den müssen, ist eine wechselseitige Befüllung zu empfehlen. Dadurch
wird der Lagerraum besser gefüllt. Es sind in jedem Fall beide Stutzen
zu erden. Gegenüber beiden Stutzen ist eine Prallplatte zu montie-
ren.
Innenliegender Pelletlagerraum
Falls die Befüll- und Rückluftstutzen durch einen Nebenraum geführt
werden müssen , sind sie mit einem Material der Brandwiderstands-
klasse F 90 zu verkleiden (Steinwolle o. Ä.). Jedes Verlängerungsrohr
muss mittels Rohrschellen geerdet werden. Es dürfen keine Kunst-
stoffleitungen als Verlängerungsrohre verwendet werden.
A
B
C
A Stutzen
B Brandschutzverkleidung (F 90)
Einbaumöglichkeiten der Stutzen
Wandeinbau gemauert
Der Stutzen wird in der Durchführung ohne Wärmedämm-Material
eingemauert.
A Befüllstutzen
B Mauerdurchführung Ø 150 mm
7
78
(Fortsetzung)
D
C Verlängerungsrohr
D Rohrschelle
PYROT
