3.1 Technische Angaben ECOTRONIC
Aufbau und Funktion
Modularer Aufbau
Die Anlagensteuerung Ecotronic ist ein dezentrales Mikroprozessor-
system (CAN-BUS). Zur Regelung der Kesselanlage besteht die Ecot-
ronic aus einem im Kessel integrierten Modul (Platine) und dem
Bedienmodul. Ein 3-Fühler Speichermanagement gehört zur Basi-
sausführung der Ecotronic. Die Ecotronic kann mit Reglermodulen
ergänzt werden (modularer Aufbau). Somit ist eine Erweiterung der
Bedienung individuell auf die Kundenansprüche möglich.
Bedienmodul
Das Bedienmodul ist im Lieferumfang des Kessels enthalten und dient
der Bedienung der Heizungsanlage. Das hintergrundbeleuchtete Dis-
play bietet eine umfangreiche Textanzeige. Über eine Datenleitung
wird das Bedienmodul mit dem Schaltschrank verbunden.
3
KÖB
Wärme aus Holz
F1
F2
F3
F9
F10
F11

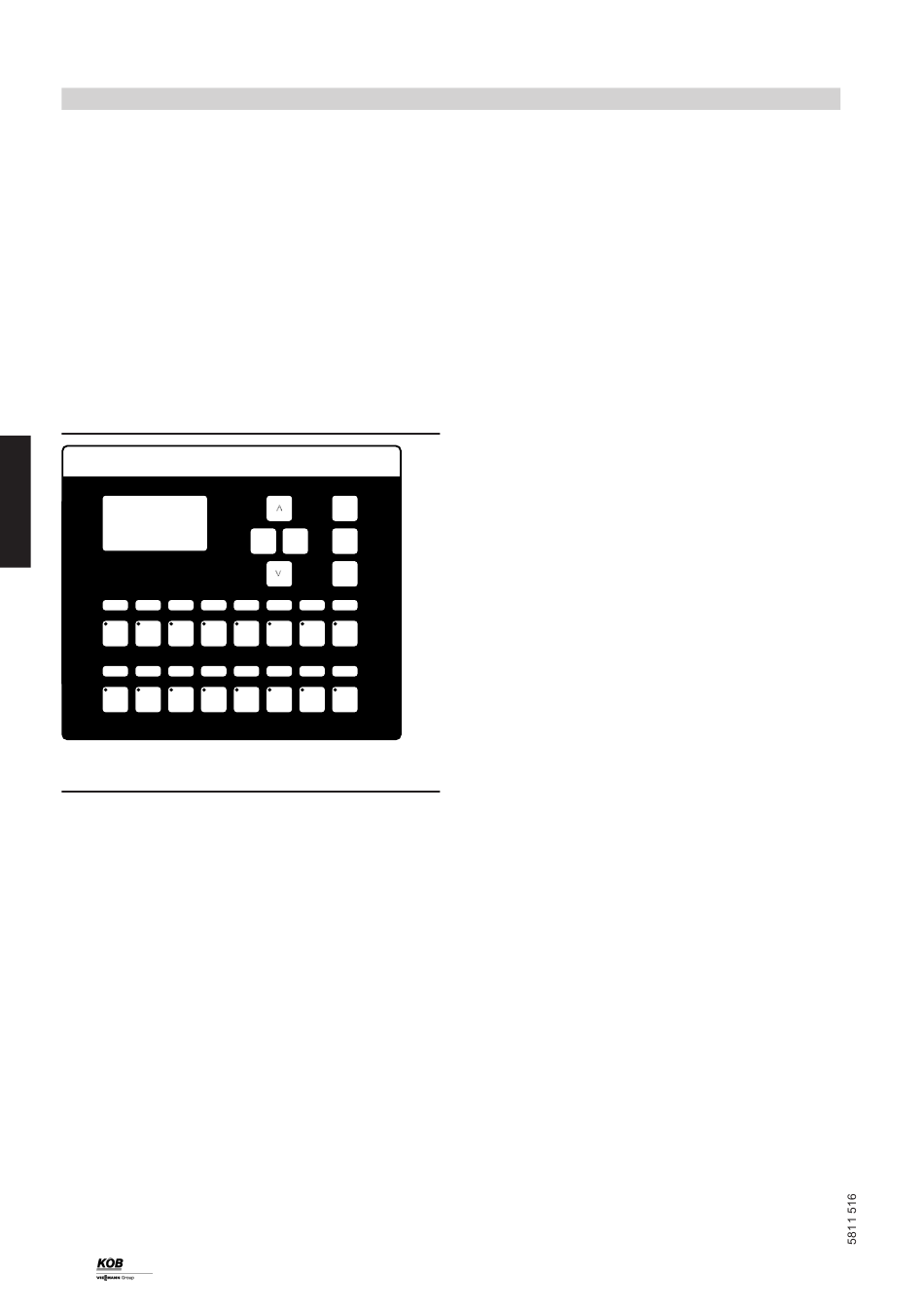

Das Bedienmodul
Funktionen:
■ Automatische Zündung
■ Leistungs- Regelkreis mit modulierendem Leistungsbetrieb
(25-100 %)
– Luftgeführt mittels drehzahlgeregeltem Abgasgebläse in Abhän-
gigkeit der Vorlauftemperatur.
– Exakte Brennstoffnachführung durch die Einschubschnecke ab
Dosierbehälter mit Sperrschicht
– Nachfüllen des Dosierbehälters mittels Niveauüberwachung
– Begrenzung und Verteilung der brennenden Masse im Feuerraum
mittels Niveauüberwachung im Feuerraum und Bewegung des
Vorschubrostes.
■ Emissionsoptimierter Regelkreis: Optimierung der Luftzufuhr durch
motorisch betätigte Luftklappen mittels Lambda-Sonden-Messung
sorgen für optimale Verbrennung
■ Hochhaltung der Rücklauftemperatur mit dem Kesselmischer sorgt
für lange Lebensdauer des Kessels
16
Ecotronic 800
+
<
>
OK
-
F4
F5
F6
F7
F8
F12
F13 F14 F15 F16
■ Steuerung für Ölbrenner am PYROT
■ Sicherheitsfunktionen für:
– Übertemperatur
– Rückbrand
– Öffnen eines Deckels in der Beschickung
– Wärmezwangsabfuhr
■ Potentialfreier Ausgang (Störmeldung)
Bedienung:
Die Bedienung erfolgt über eine Bedienkonsole mit Folientastatur und
Klartextanzeige. Sämtliche Betriebsdaten können am Display abgele-
sen werden. Die Sollwerte aller wichtigen Parameter können einfach
mittels Tastatur eingegeben werden. Störmeldungen werden im Klar-
text angezeigt und in der Reihenfolge des Auftretens angegeben.
Lieferumfang:
■ Microprozessor-Steuerung (Bedienkonsole mit hintergrundbeleuch-
teter Klartextanzeige), CE-geprüft, Echtzeituhr batteriegepuffert,
serielle Schnittstelle RS 232 für PC-Anschluss.
■ Datenleitung vom Bedienmodul zum Schaltschrank; Länge 10 m
■ Schaltschrank ; Oberfläche pulverbeschichtet in RAL 7035 (grau)
Struktur. Ausführung nach ÖVE/VDE-Richtlinien auf Reihenklem-
men fertig verdrahtet, Einspeisung 3x400 V 50 Hz; Steuerspannung
230 V oder 24 V;
– Updatefähige Software
– Starttec für alle Antriebe der Beschickung (3x400 V) entsprechend
der separaten Preispositionen
– Motorschutzschalter für Kesselpumpe
– Ausgänge für Schrittmotoren (Luftklappen)
– Frequenzumformer (EMV-Betriebsklasse 3) für Abgasgebläse
■ In der Schaltschranktür:
– 4-poliger Hauptschalter
– Dokumentation inkl. gebundenem Stromlaufplan, Klemmenan-
schlussplan mit Kabelbezeichnung, Bedienungs- und Wartungs-
anleitung, Installationsanleitung in Plantasche
■ Sensoren und Schalter an der Einschubschnecke montiert:
– Infrarot-Lichtschranke Niveauüberwachung Sperrschicht Ein-
schubschnecke
– Sicherheitsendschalter am Revisionsdeckel der Einschubschne-
cke
– Anlegefühler Pt100 an der Einschubschnecke
■ Sensoren und Schalter am Feuerungsblock, an der Feuerung und
im Abgasstutzen (Montage vor Ort):
– Infrarot-Lichtschranken Niveauüberwachung Brennstoff im Feu-
erraum
– Zirconiumdioxid-Sonde mit Messwertumformer (Lambdasonde)
– Abgastemperatursensor Pt100
■ Sensoren und Schalter am Kessel oben montiert:
– Kesseltemperatursensor KTY im Stutzen Vorlauf
– Rücklauftemperatursensor KTY im Stutzen Rücklauf
– Sicherheitstemperaturbegrenzer (STB)
– Temperatursensor Rotationsgebläse
■ Sensor beiliegend
– 1 Sensor KTY mit Tauchhülse 1/2 " x 280 mm (B28.1)
