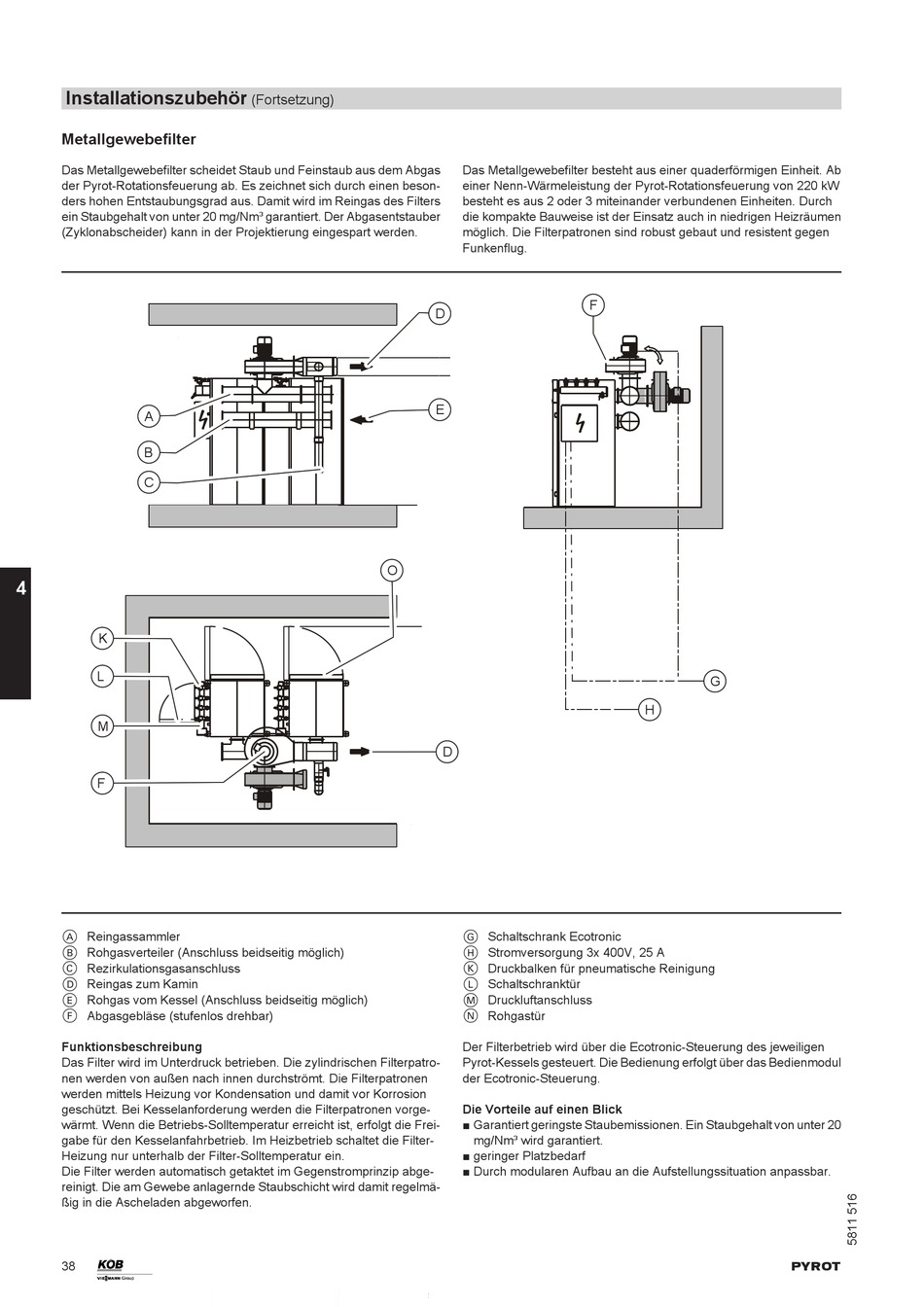

Metallgewebefilter
Das Metallgewebefilter scheidet Staub und Feinstaub aus dem Abgas
der Pyrot-Rotationsfeuerung ab. Es zeichnet sich durch einen beson-
ders hohen Entstaubungsgrad aus. Damit wird im Reingas des Filters
ein Staubgehalt von unter 20 mg/Nm³ garantiert. Der Abgasentstauber
(Zyklonabscheider) kann in der Projektierung eingespart werden.
A
A
B
B
C
C
4
L
K
M
L
N
M
O
F
A Reingassammler
B Rohgasverteiler (Anschluss beidseitig möglich)
C Rezirkulationsgasanschluss
D Reingas zum Kamin
E Rohgas vom Kessel (Anschluss beidseitig möglich)
F Abgasgebläse (stufenlos drehbar)
Funktionsbeschreibung
Das Filter wird im Unterdruck betrieben. Die zylindrischen Filterpatro-
nen werden von außen nach innen durchströmt. Die Filterpatronen
werden mittels Heizung vor Kondensation und damit vor Korrosion
geschützt. Bei Kesselanforderung werden die Filterpatronen vorge-
wärmt. Wenn die Betriebs-Solltemperatur erreicht ist, erfolgt die Frei-
gabe für den Kesselanfahrbetrieb. Im Heizbetrieb schaltet die Filter-
Heizung nur unterhalb der Filter-Solltemperatur ein.
Die Filter werden automatisch getaktet im Gegenstromprinzip abge-
reinigt. Die am Gewebe anlagernde Staubschicht wird damit regelmä-
ßig in die Ascheladen abgeworfen.
38
(Fortsetzung)
O
P
Das Metallgewebefilter besteht aus einer quaderförmigen Einheit. Ab
einer Nenn-Wärmeleistung der Pyrot-Rotationsfeuerung von 220 kW
besteht es aus 2 oder 3 miteinander verbundenen Einheiten. Durch
die kompakte Bauweise ist der Einsatz auch in niedrigen Heizräumen
möglich. Die Filterpatronen sind robust gebaut und resistent gegen
Funkenflug.
F
F
D
D
E
E
D
D
G Schaltschrank Ecotronic
H Stromversorgung 3x 400V, 25 A
K Druckbalken für pneumatische Reinigung
L Schaltschranktür
M Druckluftanschluss
N Rohgastür
Der Filterbetrieb wird über die Ecotronic-Steuerung des jeweiligen
Pyrot-Kessels gesteuert. Die Bedienung erfolgt über das Bedienmodul
der Ecotronic-Steuerung.
Die Vorteile auf einen Blick
■ Garantiert geringste Staubemissionen. Ein Staubgehalt von unter 20
mg/Nm³ wird garantiert.
■ geringer Platzbedarf
■ Durch modularen Aufbau an die Aufstellungssituation anpassbar.
G
H
H
K
