Regelung
(Fortsetzung)

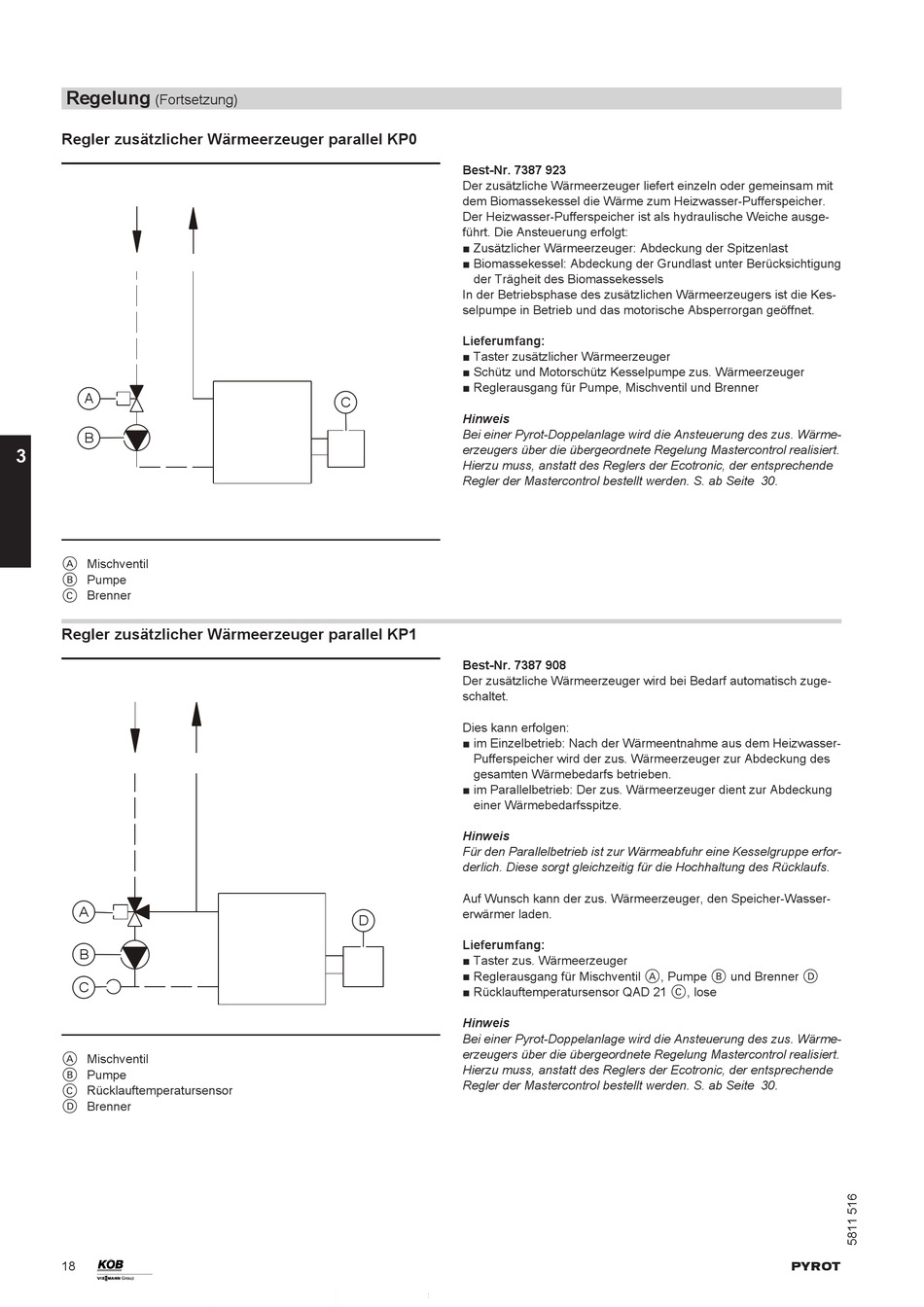

Regler zusätzlicher Wärmeerzeuger parallel KP0
A
B
3
A Mischventil
B Pumpe
C Brenner
Regler zusätzlicher Wärmeerzeuger parallel KP1
A
B
C
A Mischventil
B Pumpe
C Rücklauftemperatursensor
D Brenner
18
Best-Nr. 7387 923
Der zusätzliche Wärmeerzeuger liefert einzeln oder gemeinsam mit
dem Biomassekessel die Wärme zum Heizwasser-Pufferspeicher.
Der Heizwasser-Pufferspeicher ist als hydraulische Weiche ausge-
führt. Die Ansteuerung erfolgt:
■ Zusätzlicher Wärmeerzeuger: Abdeckung der Spitzenlast
■ Biomassekessel: Abdeckung der Grundlast unter Berücksichtigung
der Trägheit des Biomassekessels
In der Betriebsphase des zusätzlichen Wärmeerzeugers ist die Kes-
selpumpe in Betrieb und das motorische Absperrorgan geöffnet.
Lieferumfang:
■ Taster zusätzlicher Wärmeerzeuger
■ Schütz und Motorschütz Kesselpumpe zus. Wärmeerzeuger
■ Reglerausgang für Pumpe, Mischventil und Brenner
C
Hinweis
Bei einer Pyrot-Doppelanlage wird die Ansteuerung des zus. Wärme-
erzeugers über die übergeordnete Regelung Mastercontrol realisiert.
Hierzu muss, anstatt des Reglers der Ecotronic, der entsprechende
Regler der Mastercontrol bestellt werden. S. ab Seite 30.
Best-Nr. 7387 908
Der zusätzliche Wärmeerzeuger wird bei Bedarf automatisch zuge-
schaltet.
Dies kann erfolgen:
■ im Einzelbetrieb: Nach der Wärmeentnahme aus dem Heizwasser-
Pufferspeicher wird der zus. Wärmeerzeuger zur Abdeckung des
gesamten Wärmebedarfs betrieben.
■ im Parallelbetrieb: Der zus. Wärmeerzeuger dient zur Abdeckung
einer Wärmebedarfsspitze.
Hinweis
Für den Parallelbetrieb ist zur Wärmeabfuhr eine Kesselgruppe erfor-
derlich. Diese sorgt gleichzeitig für die Hochhaltung des Rücklaufs.
Auf Wunsch kann der zus. Wärmeerzeuger, den Speicher-Wasser-
erwärmer laden.
D
Lieferumfang:
■ Taster zus. Wärmeerzeuger
■ Reglerausgang für Mischventil A, Pumpe B und Brenner D
■ Rücklauftemperatursensor QAD 21 C, lose
Hinweis
Bei einer Pyrot-Doppelanlage wird die Ansteuerung des zus. Wärme-
erzeugers über die übergeordnete Regelung Mastercontrol realisiert.
Hierzu muss, anstatt des Reglers der Ecotronic, der entsprechende
Regler der Mastercontrol bestellt werden. S. ab Seite 30.
