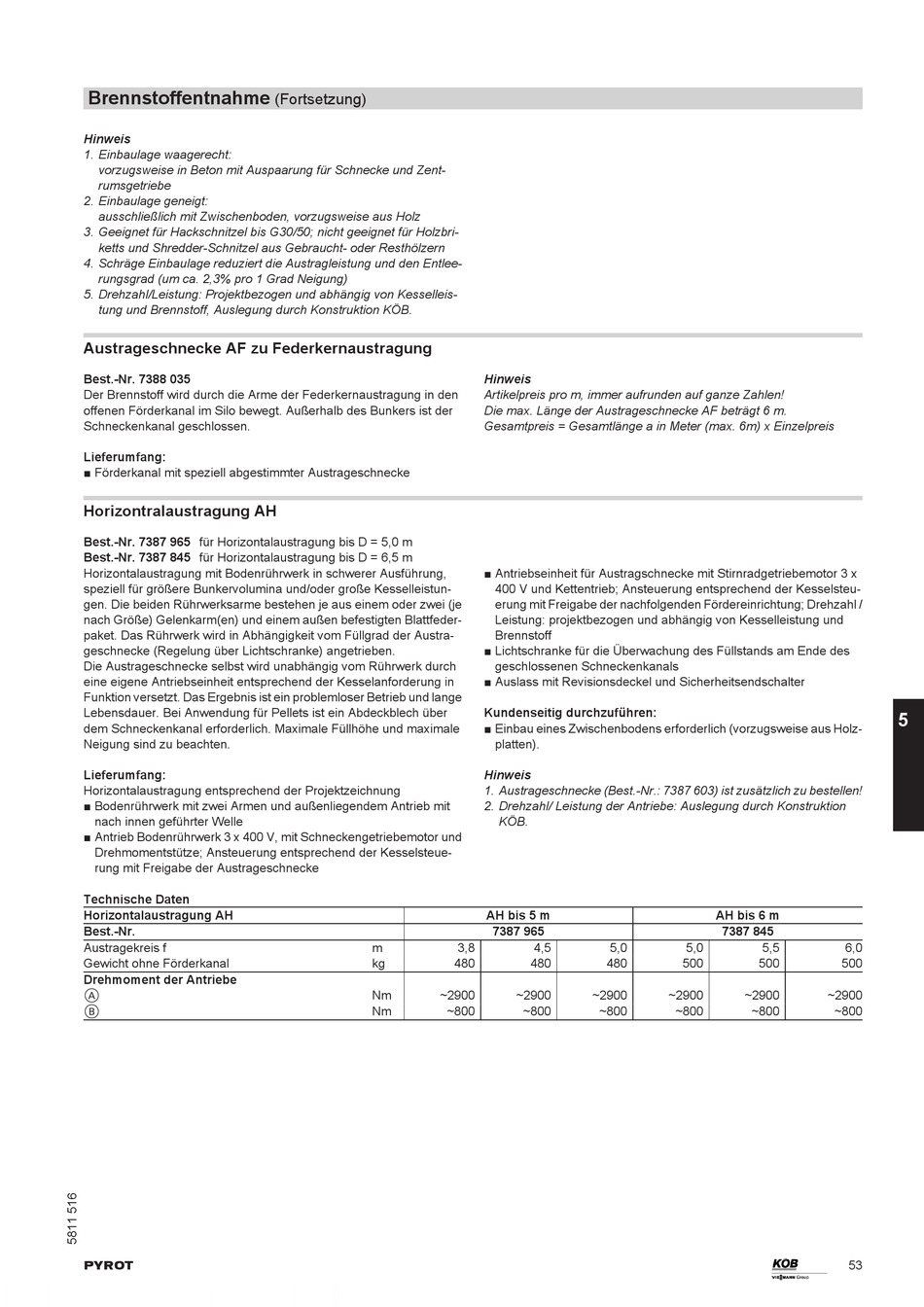

Brennstoffentnahme
Hinweis
1. Einbaulage waagerecht:
vorzugsweise in Beton mit Auspaarung für Schnecke und Zent-
rumsgetriebe
2. Einbaulage geneigt:
ausschließlich mit Zwischenboden, vorzugsweise aus Holz
3. Geeignet für Hackschnitzel bis G30/50; nicht geeignet für Holzbri-
ketts und Shredder-Schnitzel aus Gebraucht- oder Resthölzern
4. Schräge Einbaulage reduziert die Austragleistung und den Entlee-
rungsgrad (um ca. 2,3% pro 1 Grad Neigung)
5. Drehzahl/Leistung: Projektbezogen und abhängig von Kesselleis-
tung und Brennstoff, Auslegung durch Konstruktion KÖB.
Austrageschnecke AF zu Federkernaustragung
Best.-Nr. 7388 035
Der Brennstoff wird durch die Arme der Federkernaustragung in den
offenen Förderkanal im Silo bewegt. Außerhalb des Bunkers ist der
Schneckenkanal geschlossen.
Lieferumfang:
■ Förderkanal mit speziell abgestimmter Austrageschnecke
Horizontralaustragung AH
Best.-Nr. 7387 965 für Horizontalaustragung bis D = 5,0 m
Best.-Nr. 7387 845 für Horizontalaustragung bis D = 6,5 m
Horizontalaustragung mit Bodenrührwerk in schwerer Ausführung,
speziell für größere Bunkervolumina und/oder große Kesselleistun-
gen. Die beiden Rührwerksarme bestehen je aus einem oder zwei (je
nach Größe) Gelenkarm(en) und einem außen befestigten Blattfeder-
paket. Das Rührwerk wird in Abhängigkeit vom Füllgrad der Austra-
geschnecke (Regelung über Lichtschranke) angetrieben.
Die Austrageschnecke selbst wird unabhängig vom Rührwerk durch
eine eigene Antriebseinheit entsprechend der Kesselanforderung in
Funktion versetzt. Das Ergebnis ist ein problemloser Betrieb und lange
Lebensdauer. Bei Anwendung für Pellets ist ein Abdeckblech über
dem Schneckenkanal erforderlich. Maximale Füllhöhe und maximale
Neigung sind zu beachten.
Lieferumfang:
Horizontalaustragung entsprechend der Projektzeichnung
■ Bodenrührwerk mit zwei Armen und außenliegendem Antrieb mit
nach innen geführter Welle
■ Antrieb Bodenrührwerk 3 x 400 V, mit Schneckengetriebemotor und
Drehmomentstütze; Ansteuerung entsprechend der Kesselsteue-
rung mit Freigabe der Austrageschnecke
Technische Daten
Horizontalaustragung AH
Best.-Nr.
Austragekreis f
Gewicht ohne Förderkanal
Drehmoment der Antriebe
A
B
PYROT
(Fortsetzung)
m
kg
Nm
~2900
Nm
~800
Hinweis
Artikelpreis pro m, immer aufrunden auf ganze Zahlen!
Die max. Länge der Austrageschnecke AF beträgt 6 m.
Gesamtpreis = Gesamtlänge a in Meter (max. 6m) x Einzelpreis
■ Antriebseinheit für Austragschnecke mit Stirnradgetriebemotor 3 x
400 V und Kettentrieb; Ansteuerung entsprechend der Kesselsteu-
erung mit Freigabe der nachfolgenden Fördereinrichtung; Drehzahl /
Leistung: projektbezogen und abhängig von Kesselleistung und
Brennstoff
■ Lichtschranke für die Überwachung des Füllstands am Ende des
geschlossenen Schneckenkanals
■ Auslass mit Revisionsdeckel und Sicherheitsendschalter
Kundenseitig durchzuführen:
■ Einbau eines Zwischenbodens erforderlich (vorzugsweise aus Holz-
platten).
Hinweis
1. Austrageschnecke (Best.-Nr.: 7387 603) ist zusätzlich zu bestellen!
2. Drehzahl/ Leistung der Antriebe: Auslegung durch Konstruktion
KÖB.
AH bis 5 m
7387 965
3,8
4,5
5,0
480
480
480
~2900
~2900
~800
~800
AH bis 6 m
7387 845
5,0
5,5
500
500
500
~2900
~2900
~2900
~800
~800
~800
5
6,0
53
