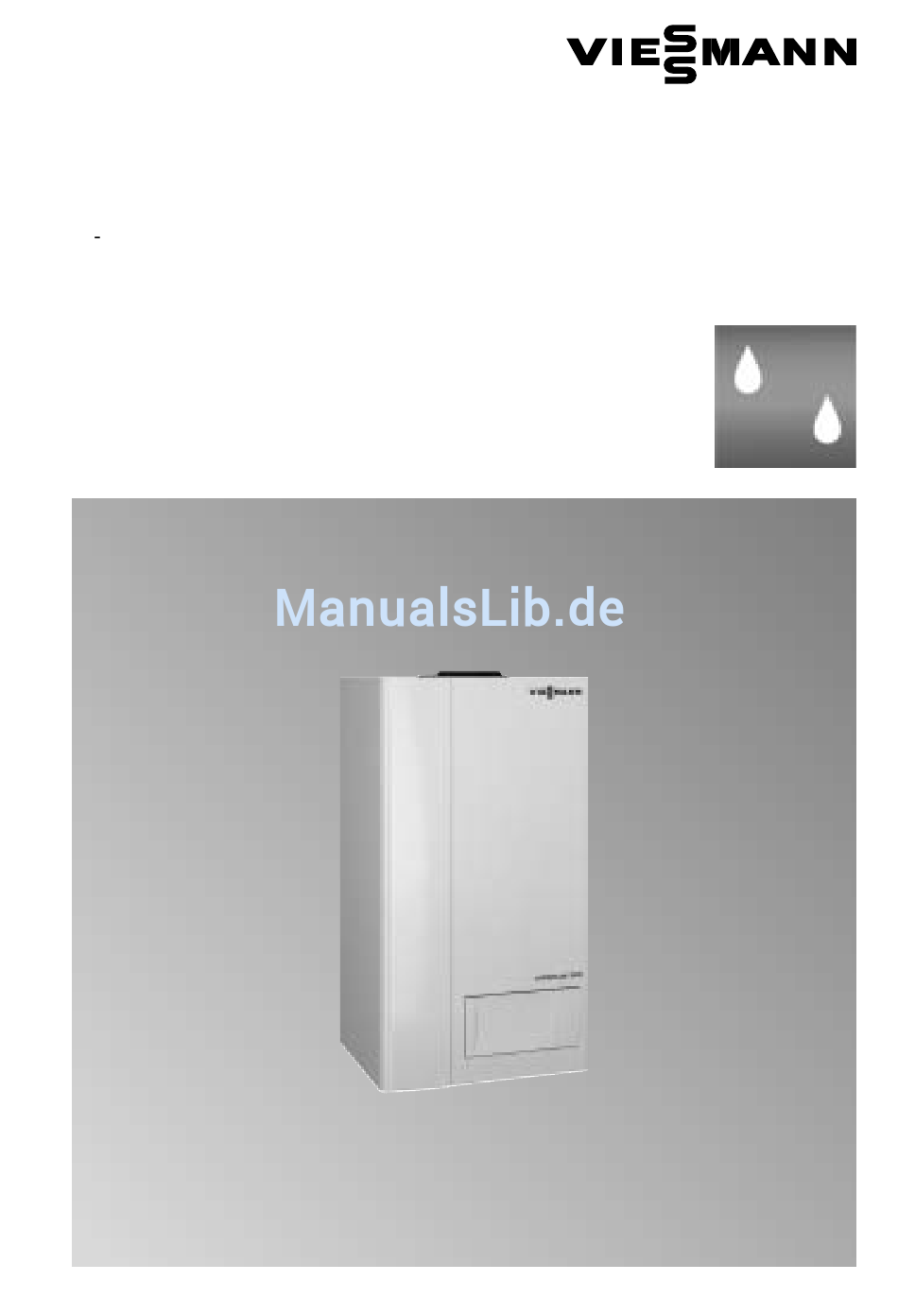

Serviceanleitung
für die Fachkraft
Vitoplus 300
Typ VP3
12,9/19,3 kW, 16,1/23,5 kW
Öl Brennwertkessel als Wandgerät,
für die Verbrennung von schwefelarmem Heizöl EL nach DIN 51603
mit einem Schwefelgehalt von max. 500 ppm
mit eingebauter Kesselkreisregelung
Gültigkeitshinweise siehe Seite 2.
VITOPLUS 300
Bitte aufbewahren!
5681 502
3/2003

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitoplus300 VP3

  • Seite 1 Serviceanleitung für die Fachkraft Vitoplus 300 Typ VP3 12,9/19,3 kW, 16,1/23,5 kW Öl Brennwertkessel als Wandgerät, für die Verbrennung von schwefelarmem Heizöl EL nach DIN 51603 mit einem Schwefelgehalt von max. 500 ppm mit eingebauter Kesselkreisregelung Gültigkeitshinweise siehe Seite 2. VITOPLUS 300 Bitte aufbewahren! 5681 502...
  • Seite 2: Allgemeine Informationen

    Bauteilen mit sicherheitstechnischer Beachtung für die Sicherheit von Funktion sind unzulässig. Menschen und Sachwerten notwendig Bei Austausch müssen die passenden ist. Original Einzelteile von Viessmann oder gleichwertige, von Viessmann freigegebene Einzelteile verwendet werden. Gültigkeitshinweise ab Herstell Nr 7158049 1 00001 kkk...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhaltsverzeichnis Seite Allgemeine Informationen Sicherheitshinweise ....................... Gültigkeitshinweise .
  • Seite 4 Technische Daten ........................LEERER MERKER Konformitätserklärung .
  • Seite 5: Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite. Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die jährliche Inspektion Arbeitsschritte für die Wartung Seite 1. Heizungsanlage füllen ............. . 2.
  • Seite 6: E W

    Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte Erstinbetriebnahme, Inspektion u. Wartung (Forts.) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die jährliche Inspektion Arbeitsschritte für die Wartung Seite 22. Alle heizwasserseitigen Anschlüsse auf Dichtheit prüfen 23. Elektrische Anschlüsse auf festen Sitz prüfen 24. Anlage in Betrieb nehmen 25.
  • Seite 7: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten Heizungsanlage füllen 1. Vordruck des Membran Ausdehnungsgefäßes prüfen (siehe Seite 20). 2. Schutzkappe A vom Umschalt ventil abziehen und umgedreht wieder aufstecken (Mittelstellung des Ventils zur besseren Entlüftung). 3. Anlage an Hahn B füllen, entlüften und Druck der Anlage prüfen (Mindest Anlagendruck >...
  • Seite 8: Sprachumstellung (Falls Erforderlich)

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Sprachumstellung (falls erforderlich) nur bei Regelung mit menügeführter Bedieneinheit Comfortrol Klappe öffnen: SPRACHE/LANGUE Menüpunkt Taste ³ ANLAGE ³ GRUNDEINSTELLUNG ³ SPRACHE >DEUTSCH:..A Sprache wählen. >FRANCAIS:..B >ZURÜCK/RETOUR:..D Einregulierung; Richtwerte für die Brennereinstellung Richtwerte für die Brennereinstellung Hinweis! Prüfen, ob die Serviceanleitung für den betreffenden Brenner gültig ist (s.
  • Seite 9: Auswahl 1. Und 2. Brennerstufe

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Auswahl 1. und 2. Brennerstufe Arbeits 1. Brennerstufe 2. Brennerstufe Einstellmodus schritte beenden Regelungs Regelung mit H Gewünschtes Standard Betriebs Bedieneinheit programm einstellen. 1234567 H Dreh 1−7 knopf s − −7 −4 1,8 0...
  • Seite 10: Öldruck Einregulieren Und Vakuum Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Öldruck einregulieren und Vakuum prüfen 1. Manometer (Messbereich 0 25 bar) an Messöffnung P A und Vakuummeter (Messbereich 0 1 bar) an Messöffnung V B einschrauben. Manometer und Vakuummeter nur mit Cu oder Al Dichtung oder mit O Ring eindichten.
  • Seite 11: Luftmenge Einregulieren

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Luftmenge (stat. Brennerdruck) einregulieren 1. Heizkessel in Betrieb nehmen. 2. U Rohr Manometer an Mess Stutzen A anschließen. 3. Regelung B an der Unterseite abschrauben und nach unten klappen. 4. Schutzhaube C und hinteren Gehäusedeckel D abschrauben.
  • Seite 12: Flammenwächter Reinigen Und Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Flammenwächter reinigen und prüfen 1. Flammenwächter A zur Prüfung aus Halterung ziehen und reinigen. 2. Funktion prüfen: Durchzuführende Prüfungen Erforderliche Reaktion 1. Brenner mit abgedunkeltem Flammen Störabschaltung am Ende der wächter in Betrieb nehmen Sicherheitszeit TSA 2.
  • Seite 13: Brenner Reinigen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner reinigen 3. Innensechskantschraube C lösen 1. Muttern lösen, Deckel mit Misch einrichtung A abnehmen und in und Dralleinrichtung D abnehmen. Wartungsposition aufstecken. 4. Blende, Dosierring, Zündelektroden 2. Leitungen der Zündelektroden B und Rohr für Flammenwächter abziehen.
  • Seite 14: Düse Austauschen Und Zündelektroden Prüfen Bzw. Einstellen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Düse austauschen und Zündelektroden prüfen bzw. einstellen 2,5 mm 4. Innensechskantschraube C der 1. Düse E herausschrauben (am Ölvorwärmer gegenhalten). Dralleinrichtung festschrauben. Luftblasenbildung vermeiden. Düsenabstand prüfen (siehe Abb.). 2. Neue LE Düse E einschrauben (am Ölvorwärmer gegenhalten).
  • Seite 15: Ölpumpenfilter Reinigen, Evtl. Austauschen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Ölpumpenfilter reinigen, evtl. austauschen Ölpumpe Fabrikat Danfoss, Typ BFP 52 A Filterstopfen B O Ring (austauschen) C Filter (austauschen) Ölpumpe Fabrikat Suntec, Typ ATE 2 A Filter (reinigen oder austauschen) B Flachdichtung (austauschen) C O Ringe...
  • Seite 16: Brennraum Auf Verschmutzung Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brennraum auf Verschmutzung prüfen 4. Brenner B an Brennerhalterung A 1. 7 poligen und 3 poligen Stecker am Brennersteuergerät und einhängen oder auf geeigneter Stecker 100A am Gebläsemotor Unterlage ablegen. abziehen.
  • Seite 17: Brennraum Reinigen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brennraum reinigen Hinweis! Reinigung nur mit dem als Zubehör lieferbaren Reinigungsgerät durchführen.
  • Seite 18 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 1. Handdrehgriffe C handfest gegen 9. Vor dem Ausschalten des Staub den Wärmetauscher D drehen. saugers an Schmutzfangvorrich tung F klopfen, bis der lose 2. Acht Befestigungsmuttern des Schmutz möglichst vollständig Wärmetauschers D lösen.
  • Seite 19: Siphon Reinigen Und Kondenswasserablauf Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Siphon reinigen und Kondenswasserablauf prüfen A Halteklammer B Siphon (reinigen und anschließend mit Wasser füllen) C Ablaufschlauch Neutralisationseinrichtung prüfen (Zubehör) pH Wert des Kondenswassers mit Hinweis! pH Mess Streifen prüfen. Best.
  • Seite 20: Membran Ausdehnungsgefäß Und Druck Der Anlage Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Membran Ausdehnungsgefäß und Druck der Anlage prüfen Die Prüfung bei kalter Anlage durchführen. 1. Heizkessel bzw. Anlage so weit entleeren und den Druck abbauen, bis das Manometer 0 anzeigt. 2. Ist der Vordruck des Membran Ausdehnungsgefäßes niedriger als der statische Druck der Anlage, so viel Stickstoff nachfüllen, bis der...
  • Seite 21 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Codieradressen für Heizungsanlage anpassen Die Regelung muss je nach Ausstattung der Anlage angepasst werden. Regelung mit Regelung mit Standard Bedieneinheit Bedieneinheit Comfortrol Schema 04:00 Schema 000:000 Anlieferungszustand Heizungsanlage mit einem Heizkreis ohne Mischer, ohne Trinkwassererwärmung.
  • Seite 22 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Regelung mit Regelung mit Standard Bedieneinheit Bedieneinheit Comfortrol Schema 04:02 Schema 000:002 Heizungsanlage mit einem Heizkreis mit Mischer und einem Heizkreis ohne Mischer, ohne Trinkwassererwärmung. Schema 04:02 Schema 000:002 Heizungsanlage mit einem Heizkreis mit Mischer, ohne Trinkwassererwärmung.
  • Seite 23 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizungsanlagenschemen mit hydraulischer Weiche Regelung mit Regelung mit Standard Bedieneinheit Bedieneinheit Comfortrol Schema 04:02 Schema 000:002 Heizungsanlage mit H hydraulischer Weiche (mit zusätz lichem Vorlauftemperatursensor) H einem Heizkreis mit Mischer H einem Heizkreis ohne Mischer (Ansteuerung der Heizkreispumpe über Adapter Anschlusserweiterung)
  • Seite 24 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizungsanlagenschemen mit hydraulischer Weiche (Fortsetzung) Regelung mit Regelung mit Standard Bedieneinheit Bedieneinheit Comfortrol Schema 04:03 Schema 000:003 Heizungsanlage mit H hydraulischer Weiche (mit zusätz lichem Vorlauftemperatursensor) H einem Heizkreis mit Mischer H einem Heizkreis ohne Mischer (Ansteuerung der Heizkreispumpe über Adapter Anschlusserweiterung)
  • Seite 25: Diagnose Am Brenner

    Störungsbehebung Diagnose am Brenner Programmablauf Brennersteuergerät LMO 54 Kessel− regelung Ölvor− wärmer Brenner− motor Magnetventil 1. Stufe Magnetventil 2. Stufe Zündtrafo Flammen− wächter Legende Vorlüftzeit, 16 Sek. t 41 Startbetriebszeit Magnetventil Vorzündzeit, 15 Sek. 2. Stufe, 1 Sek. t 3n Nachzündzeit, 10 Sek. t sa Sicherheitszeit Anlauf, 10 Sek.
  • Seite 26 Störungsbehebung Diagnose am Brenner (Fortsetzung) Funktionsanzeigen am Brennersteuergerät (Entstörknopf) Im normalen Betrieb werden die Betriebszustände in Form von Farbcodes im Entstörknopf angezeigt. Nach einer Störabschaltung leuchtet die Signalleuchte im Entstörknopf dauernd rot. In diesem Zustand kann die optische Störursachenanzeige aktiviert werden (siehe Ablaufdiagramm auf Seite 27). 1.
  • Seite 27: Störung Beheben

    Störungsbehebung Diagnose am Brenner (Fortsetzung) Ablaufdiagramm Brennerstörung Anlage kalt Signalleuchte am Nein Brennersteuergerät leuchtet rot Nein Entstörknopf drücken, Wärmeanforderung bis Signalleuchte je vorhanden 1 × kurz rot und gelb aufleuchtet Brennersteuergerät Mögliche Ursachen: defekt H Sicherheitskette Blinkcode ablesen unterbrochen und Bedeutung aus H Betriebsprogramm Tabelle auf Seite 28 Wahlschalter auf...
  • Seite 28 Störungsbehebung Diagnose am Brenner (Fortsetzung) Störcodetabelle Nicht aufgeführte Blinkcodes haben keine Bedeutung. Blinkcode Bedeutung 2 × blinken Keine Flammenbildung am Ende der Sicherheits zeit TSA Brennstoffventile defekt oder verschmutzt Flammenwächter defekt oder verschmutzt schlechte Brennereinstellung kein Brennstoff Zündeinrichtung defekt 4 × blinken Fremdlicht beim Brennerstart H H H H 7 ×...
  • Seite 29 Störungsbehebung Diagnose am Brenner (Fortsetzung) Störanzeige am Brennersteuergerät und Störcodes siehe Seite 26 und 28. Störung/ Blink Störungsursache Maßnahme Verhalten der Anlage code Brenner läuft nicht Keine Spannung Sicherung in der Rege an (ohne Stör vorhanden lung, elektrische anzeige) Anschlüsse, Stellung des Anlagenschalters an der Regelung und Netzspannung prüfen...
  • Seite 30 Störungsbehebung Diagnose am Brenner (Fortsetzung) Störung/ Blink Störungsursache Maßnahme Verhalten der Anlage code Pumpe fördert kein 2 × Absperrventile am Filter Ventile öffnen Öl bzw. in der Ölleitung geschlossen 2 × Filter verstopft Filter reinigen (Vorfilter und Pumpenfilter) 2 × Saugleitung oder Filter Verschraubungen nach tasse undicht...
  • Seite 31 Störungsbehebung Diagnose am Brenner (Fortsetzung) Störung/ Blink Störungsursache Maßnahme Verhalten der Anlage code Flamme reißt 2 × Luft in der Saugleitung Leitung und Filter während des abdichten Startes bzw. 2 × Düse defekt Düse austauschen Betriebes ab Betriebes ab 2 × Pumpendruck falsch Öldruck korrigieren.
  • Seite 32 Störungsbehebung Diagnose am Brenner (Fortsetzung) Störung/ Störungsursache Maßnahme Verhalten der Anlage Gehalt zu hoch Luftmangel Einstellung Öldruck prüfen und ggf. korri gieren. Zuluftleitung prüfen. Abgasweg blockiert Abgasführung prüfen Düse defekt Düse austauschen, richtige Düse einsetzen (siehe Seite 14) Gehalt zu niedrig Einstellung falsch Einstellung prüfen (siehe Seite 8)
  • Seite 33: Diagnose An Der Regelung

    Störungsbehebung Diagnose an der Regelung Regelung mit Standard Bedieneinheit Regelung mit Bedieneinheit Comfortrol Display Display 1 2 3 4 5 6 7 1−7 − Anzeige Anzeige −7 4 5 6 − Brenner− Brenner− 1,8 0 −8 −12 0 60 störung störung Klappe öffnen ³...
  • Seite 34 Störungsbehebung Störungsursache Maßnahme Funktionsablauf prüfen (siehe Diagnose am Brenner auf Seite 29) Außentemperatursensor Außentemperatursensor prüfen (s. S. 45) Kurzschluss Kurzschluss oder Unterbrechung Potentiometer für Luftmengen Potentiometer richtig einstellen (s. S. 11) regulierung aus Einstellbereich oder austauschen herausgedreht oder Potentiometer defekt Kesseltemperatursensor Kesseltemperatursensor prüfen (s.
  • Seite 35 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Störungsmeldung Display Anzeige Verhalten der Anlage Brenner Regelung mit störung, Standard Bedieneinheit Bedieneinheit Comfortrol U:6: 0 Heizkessel kühlt aus U:6: 8 U:6: 1 Aus/Ein Heizkessel kühlt aus U:6: 9 U:7: 0 STÖRUNG: 70 Aus Fährt nach 20 ºC Tagsollwert, 14 ºC Nachtsollwert U:7: 8...
  • Seite 36 Störungsbehebung Störungsursache Maßnahme Falsche Codierung Codieradresse 27 Codieradresse 27 auf 0 stellen (Standard Bedieneinheit) Falsche Codierung Codieradresse 31 Codieradresse 31 auf 0 stellen (Standard Bedieneinheit) Kurzschluss Fernbedienungs Fernbedienungsgerät WS/ RS prüfen gerät WS/ RS Unterbrechung Fernbedienungs Fernbedienungsgerät WS/ RS prüfen. gerät WS/ RS Codierung prüfen.
  • Seite 37 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Störungsmeldung Display Anzeige Verhalten der Anlage Brenner Regelung mit störung, tö Standard Bedieneinheit Bedieneinheit Comfortrol STÖRUNG: B1 Aus Dauernd Heizbetrieb U:b: 2 STÖRUNG: B2 Aus Heizkessel kühlt aus U:C: C STÖRUNG: CC Ein Grundleiterplatte VGL 10 auf Störung U:E: 4 STÖRUNG: E4 Aus bzw.
  • Seite 38 Störungsbehebung Störungsursache Maßnahme Unterbrechung BUS Verbindung Leitungsverbindungen zur Bedieneinheit zur Bedieneinheit Comfortrol prüfen Interner Fehler der Regelung Regelung tauschen Entstörtaste EU einmal drücken Fehler an der angeschlossenen Heizkreisregelung Vitotronic 050 und Heizkreisregelung Vitotronic 050 BUS Verbindung an Stecker X 5 prüfen (s.
  • Seite 39 Sicherheitstemperaturbegrenzer Sicherheitstemperaturbegrenzer entriegeln hat ausgelöst (s. S. 49). Anlage vollständig entlüften, Umlauf Heizkreise prüfen. Keine Rückmeldung vom Luft Dimensionierung der Abgasanlage druckwächter vorhanden entsprechend den Vorgaben prüfen. Abgasanlage auf Dichtheit und freien Durchgang prüfen. Leitungsverbindungen zum Gebläsemotor, Spannungsversorgung des Gebläsemotors und Luftdruckwächter prüfen (s.
  • Seite 40 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Störungsmeldung Display Anzeige Verhalten der Anlage Brenner Regelung mit störung, Standard Bedieneinheit Bedieneinheit Comfortrol U:0: 5 STÖRUNG: 05 Ein Grundleiterplatte VGL 10 auf Störung U:0: 6 STÖRUNG: 06 Aus Heizkessel fährt nur in der 1.
  • Seite 41 Störungsbehebung Störungsursache Maßnahme Keine Drehzahlerfassung Gebläsemotor prüfen. Verdrahtung prüfen. Grundleiterplatte VGL 10 prüfen. Gebläsedrehzahl für 2. Brenner Dimensionierung der Abgasanlage stufe wird nicht erreicht entsprechend den Vorgaben prüfen. oder Abgasanlage auf Dichtheit und freien Ansteuerung Magnetventil Durchgang prüfen. 2. Brennerstufe nicht vorhanden Leitungsverbindungen zum Gebläsemotor bzw.
  • Seite 42 Freigabe Magnetventil für 1. oder Regelung oder Brennersteuergerät prüfen 2. Brennerstufe nach Abschaltung noch vorhanden Entstörtaste EU einmal drücken Gerät ist noch verriegelt...
  • Seite 43 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Störungsmeldung Display Anzeige Verhalten der Anlage Brenner Regelung mit störung, Standard Bedieneinheit Bedieneinheit Comfortrol U:0: F STÖRUNG: 0F Ein Grundleiterplatte VGL 10 auf Störung U:1: 4 STÖRUNG: 14 Ein Grundleiterplatte VGL 10 auf Störung U:2: 5 STÖRUNG: 25 Aus Heizkessel fährt mit hoher Kessel...
  • Seite 44 Störungsbehebung Störungsursache Maßnahme Entstörtaste EU einmal drücken Programmierstellung in Verbindung mit Vitosoft Wartezeit für Freigabe Magnetventil Brennersteuergerät prüfen, falls erforderlich 2. Brennerstufe überschritten tauschen Schornsteinfeger Prüfschalter S Schornsteinfeger Prüfschalter S auf ist bereits 30 Minuten auf h a stellen Entstörtaste EU betätigt Anschluss der Leiterplatte im Frontrahmen und Schalterleiterplatte prüfen (s.
  • Seite 45: Instandsetzung

    Störungsbehebung Instandsetzung Abfrage der Ist und Solltemperaturen für Regelung mit H Standard Bedieneinheit, siehe Seite 76, H Bedieneinheit Comfortrol, siehe Seite 94. Außentemperatursensor prüfen 1. Steckverbinder X 6 von der Regelung abziehen. 2. Widerstand des Außentemperatur sensors zwischen X 6.3 und X 6.4 am abgezogenen Steckverbinder messen und mit Kennlinie vergleichen.
  • Seite 46: Kesseltemperatursensor Oder Speichertemperatursensor Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Kesseltemperatursensor oder Speichertemperatursensor prüfen 1. Leitungen am Kesseltemperatur sensor A bzw. Stecker X 7 des Speichertemperatursensors abziehen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor tauschen. Achtung! Kesseltemperatursensor sitzt direkt im Heizwasser. Vor Sensorwechsel Heizkessel entleeren.
  • Seite 47 Störungsbehebung Instandsetzung (Fortsetzung) Relaistest (bei Standard Bedieneinheit) 1. Betriebsprogramm Wahlschalter auf T stellen. 2. Am Drehknopf s gewünschte Position wählen. −4 −7 +8 Drehknopf s blinkende Anzeige Funktion im Display U:0: 4 Antrieb 3 Wege Ventil U:0: 2 Heizkreispumpe A U:0: 3 Heizkreispumpe bei Erweiterungssatz für einen Heizkreis mit Mischer...
  • Seite 48 Störungsbehebung Instandsetzung (Fortsetzung) Relaistest (bei Bedieneinheit Comfortrol) Klappe öffnen: Hinweis! Menüpunkt Taste Nicht erwähnte Relais sind ohne ³ ANLAGE Bedeutung. ³ FACHEINSTELLUNG C Besteht keine Wärmeanforderung ³ BITTE CODE B C C B bleibt der Brenner beim Relaistest ³ DIAGNOSE aus.
  • Seite 49: Sicherheitstemperaturbegrenzer Entriegeln

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherheitstemperaturbegrenzer entriegeln Sicherung prüfen 1. Netzspannung bzw. Hauptschalter abschalten und gegen fremdes Wiedereinschalten sichern. 2. Sicherung F 3 (6,3 A) A am Halte griff aus Sockel herausziehen und prüfen.
  • Seite 50: Erweiterungssatz Für Heizkreis Mit Mischer

    Störungsbehebung Instandsetzung (Fortsetzung) Erweiterungssatz für Heizkreis mit Mischer Drehrichtung des Mischer Motors prüfen 2. Während des Eigentestes die Drehrichtung des Mischer Motors beobachten. Danach den Mischer von Hand in Stellung Auf bringen. Der Vorlauftemperatursensor muss jetzt eine höhere Temperatur erfassen. Wird die Temperatur niedriger, ist entweder die Drehrichtung des Motors falsch oder der Mischer...
  • Seite 51 Zur Ansteuerung einer Vitotronic 050 ist das Erweiterungsmodul Viessmann 2 Draht BUS in der Kesselkreisregelung und zusätzlich noch ein Kommunikations modul in der Vitotronic 050 erforderlich. Viessmann 2 Draht BUS und Datenverbindung zur Vitotronic 050 prüfen Mit Standard Bedieneinheit 1. Betriebsprogramm Wahlschalter auf T stellen.
  • Seite 52 Die Ziffer auf der letzten Stelle hat Vorhandensein des Erweiterungs hier folgende Bedeutung: moduls abfragen. 2 _ _ _ _ 0 = Kein Erweiterungsmodul Viessmann 2 Draht BUS Aufruf der Kurzabfrage 2 erkannt Klappe öffnen: 2 _ _ _ _ 1 = Erweiterungsmodul Menüpunkt...
  • Seite 53 Störungsbehebung Instandsetzung (Fortsetzung) Drehschalterstellung auf dem Kommunikationsmodul der Vitotronic 050 prüfen Drehschalter auf Kommunikations modul muss auf 4 stehen. Hinweis! Bitte auch die jeweiligen Montageunterlagen der Vitotronic 050 beachten. Falls außer der Vitotronic 050 auch ein Erweiterungssatz für einen Heiz kreis mit Mischer angeschlossen ist, den Drehschalter auf 5 stellen.
  • Seite 54: Steckbrückenbelegung Und Codierungen

    Mit Funktion Externes Sperren des Brenners (nur wenn der Kontakt an Stecker X 6.1 X 6.2 angeschlossen ist) Steckbrücken X 2 X 4 Auslieferungszustand ohne Erweite rungsmodul Viessmann 2 Draht BUS: Zwei Steckbrücken aufgesteckt wie Abbildung. Mit Erweiterungsmodul Viessmann 2 Draht BUS: Beide Steckbrücken entfernt.
  • Seite 55: Externes Sperren

    Störungsbehebung Steckbrückenbelegung und Codierungen (Fortsetzung) Externes Sperren (nur wenn der Kontakt an Stecker X 6.1 X 6.2 angeschlossen ist) 1. Leiterplatte VR 20 A herausziehen. Hinweis! Die Außerbetriebsetzung des Heiz 2. Steckbrücke X 6 B umstecken. kessels erfolgt entsprechend der Ein stellung der Codieradresse 108 3.
  • Seite 56 Störungsbehebung Steckbrückenbelegung und Codierungen (Fortsetzung) Externe Betriebsprogramm Umschaltung (Telefonkontakt) Für diese Funktion muss ein Zusatzgerät (z. B. Vitocom 300) angeschlossen sein. Das an der Regelung des Heizkessels Betriebsprogrammen. manuell vorgewählte Betriebspro Die Stellung des Betriebsprogramm gramm kann von der Leitstelle oder Wahlschalters bleibt jedoch unver einem Telefon und Code Sender ändert.
  • Seite 57 Störungsbehebung Steckbrückenbelegung und Codierungen (Fortsetzung) Mit Bedieneinheit Comfortrol Hinweis! Ist der Heizkreis per Telefon umgeschaltet worden, erscheint im Anzeigefenster zusätzlich (bei geschlossener Klappe) der Text: TELE.PROG.. Codieradresse 011:000 auf 011:001 umstellen. Vorgewähltes Betriebsprogramm Umgeschaltetes Betriebsprogramm (nach Telefonanruf) H dauernd Raumbeheizung mit normaler Raumtemperatur H dauernd Trinkwassererwärmung Abschaltbetrieb mit Frostschutz...
  • Seite 58: Funktionsbeschreibung

    Regelung mit Standard Bedieneinheit Funktionsbeschreibung Heizbetrieb Zusatzaufheizung Trinkwasser Durch die Regelung wird eine Kessel Die Funktion Zusatzaufheizung wird wasser Solltemperatur ermittelt in aktiviert, wenn ein Schaltzeitraum Abhängigkeit von der Außentempe von 10 Minuten (z. B. 22.10 bis ratur bzw. Raumtemperatur (bei 22.20 Uhr) eingestellt wird.
  • Seite 59 Regelung mit Standard Bedieneinheit Funktionsbeschreibung (Fortsetzung) 1 2 3 4 5 6 7 1−7 − −7 1,8 0 −8 −12 A Manometer L Anzeige Brennerbetrieb B Display M Anlagenschalter C Uhrzeit einstellen N s Drehknopf Normale Raum D Wochentag einstellen temperatur E Temperaturen abfragen O m Drehknopf Reduzierte Raum...
  • Seite 60: Codierebene 1 Aufrufen

    Regelung mit Standard Bedieneinheit Codierebene 1 aufrufen Hinweis! Gesamtübersicht der Codieradressen in Codierebene 1 siehe Seite 65. 1. Codierebene aufrufen Rote Taste w und blaue 1 2 3 4 5 6 7 Taste M gleichzeitig drücken. Tasten gedrückt halten, bis nach 01:00 ca.
  • Seite 61: Heizkennlinien

    Regelung mit Standard Bedieneinheit Heizkennlinien Die Heizkennlinien stellen den Im Anlieferungszustand eingestellt: H Neigung n = 1,4 Zusammenhang zwischen Außen N = 0 temperatur und Kesselwasser bzw. H Niveau Vorlauftemperatur dar. Vereinfacht: je niedriger die Außen temperatur, desto höher die Kessel wasser bzw.
  • Seite 62: Heizkennlinien Einstellen

    Regelung mit Standard Bedieneinheit Heizkennlinien einstellen Raumtemperatur Sollwert Schemen 04:00 und 04:01: Heizkreis ohne Mischer Schemen 04:02 und 04:03: Heizkreis mit Mischer Einstellung an der Regelung: 1 2 3 4 5 67 ºC 1−7 − −7 1,8 0 −8 −12 −20 Außentemperatur in ºC Neigung der Heizkennlinie...
  • Seite 63: Differenztemperatur

    Regelung mit Standard Bedieneinheit Heizkennlinien einstellen (Fortsetzung) Niveau der Heizkennlinie Schemen 04:00 und 04:01: Heizkreis ohne Mischer Schemen 04:02 und 04:03: Heizkreis mit Mischer Einstellung an der Regelung: 1 2 3 4 5 67 ºC 1−7 − −7 1,8 0 −20 −8 −12...
  • Seite 64 Regelung mit Standard Bedieneinheit Heizkennlinien einstellen (Fortsetzung) Maximaltemperaturbegrenzung Heizkreis ohne Mischer Einstellung in Codieradresse 06 Einstellbereich der Maximaltemperatur von 06:01 = 40 ºC bis 06:15 = 110 ºC (Änderung je Schritt: 5 K) Anlieferungszustand: 06:10 = 85 ºC. Heizkreis mit Mischer Einstellung in Codieradresse 05 −20 Einstellbereich der Maximaltemperatur...
  • Seite 65: Gesamtübersicht Codierebene 1

    Regelung mit Standard Bedieneinheit Gesamtübersicht Codierebene 1 ¨ Sicherheitshinweis! Codieradressen, die hier nicht beschrieben sind, dürfen nicht umgestellt werden. Arbeitsschritte zum Aufruf der Codierebene 1 siehe Seite 60. Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel 03:00 Keine Trinkwasser 03:01...
  • Seite 66 Regelung mit Standard Bedieneinheit Gesamtübersicht Codierebene 1 (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel (Fortsetzung) 06:10 Max. Temperatur 06:00 Max. Temperatur begrenzung eingestellt begrenzung variabel auf 85 ºC 06:15 zwischen 35 und 110 ºC einstellbar 30:00 Externe Betriebspro...
  • Seite 67 Regelung mit Standard Bedieneinheit Gesamtübersicht Codierebene 1 (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkreise (Fortsetzung) 08:09 Heizkreis ohne Mischer: 08:00 Heizkreis ohne Mischer: Neigung n der Heiz Neigung n variabel kennlinie eingestellt auf 08:15 zwischen 0,2 und 1,4 2,6 einstellbar...
  • Seite 68 Regelung mit Standard Bedieneinheit Gesamtübersicht Codierebene 1 (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkreispumpe (Fortsetzung) 16:01 Mit Heizkreispumpen 16:00 Ohne Heizkreispumpen logik Funktion logik Funktion 17:00 Heizkreis ohne Mischer 17:01 Heizkreis mit Mischer vorhanden vorhanden Fernbedienung 20:00...
  • Seite 69 Regelung mit Standard Bedieneinheit Gesamtübersicht Codierebene 1 (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Sommer /Winterzeit Umschaltung (Fortsetzung) 53:10 Beginn Winterzeit: 53:01 Januar Oktober 53:12 Dezember 54:05 Beginn Winterzeit: 54:01 Woche 1 letzte Woche des Monates 54:05 Woche 5...
  • Seite 70: Codierebene 2 Aufrufen

    Regelung mit Standard Bedieneinheit Codierebene 2 aufrufen Hinweis! Die Bedieneinheit muss bei Anlagen mit Wandmontagesockel in die Regelung eingesteckt werden, wenn Codierungen in Codierebene 2 durchgeführt werden sollen. Gesamtübersicht der Codieradressen in Codierebene 2 siehe Seite 71. 1. Codierebene 1 aufrufen Rote Taste w und blaue 1 2 3 4 5 6 7 Taste M gleichzeitig drücken.
  • Seite 71 Regelung mit Standard Bedieneinheit Gesamtübersicht Codierebene 2 Arbeitsschritte zum Aufruf der Codierebene 2 siehe Seite 70. Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel 038:040 Minimale Vorlauftemp. 038:020 im Heizbetrieb 038:127 042:075 Maximale Kesselwasser 042:020 Max. mögliche Kessel temp.
  • Seite 72 Regelung mit Standard Bedieneinheit Gesamtübersicht Codierebene 2 (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel (Fortsetzung) 125:000 Signal externe Anfor 125:001 Signal externe Anfor derung bewirkt: derung bewirkt: siehe Tabelle unten 125:011 siehe Tabelle unten Änderungsvarianten Codieradresse 125 externe Anforderung Codierung Heizkreis Heizkreis mit Mischer...
  • Seite 73: Gesamtübersicht Codierebene 2

    Regelung mit Standard Bedieneinheit Gesamtübersicht Codierebene 2 (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkreispumpe 044:020 Mindest Drehzahl der 044:001 Kleinster Wert für Heizkreispumpe; untere Drehzahl der ca. 1100 U/min Heizkreispumpe; ca. 700 U/min 044:100 Größter Wert für untere Drehzahl der Heizkreispumpe;...
  • Seite 74 Regelung mit Standard Bedieneinheit Gesamtübersicht Codierebene 2 (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Speicher 100:020 Differenztemperatur 100:010 Einstellbereich der zwischen Kesselwasser Differenztemperatur Solltemperatur und 100:050 10 bis 50 ºC Speicher Solltempe ratur bei Trinkwasser erwärmung 107:060 Temperatur Zusatz...
  • Seite 75: Kurzabfrage

    Mischer drehzahlgeregelter Heizkreispumpe (17) zusätzlich mit Vitocom 100 Die Bedieneinheit muss bei Anlagen mit Wandmontagesockel in die Regelung eingesteckt sein. Erkennung erfolgt nur, wenn der Erweiterungssatz über KM BUS angeschlossen ist. Nicht bei Anschluss über Viessmann 2 Draht BUS.
  • Seite 76: Temperaturen Abfragen

    Regelung mit Standard Bedieneinheit Temperaturen abfragen An der Bedieneinheit können die Temperaturen der angeschlossenen Sensoren als Soll und Istwerte abgefragt werden. Isttemperaturen abfragen 1. Kennziffer der entsprechenden Temperatur aus Tabelle auswählen. Kennziffer Bedeutung der Anzeige Isttemperatur in ºC (Anzeigebeispiel) Außentemperatur 8 ºC Temperatur hydraulische Weiche 2: 45 ºC...
  • Seite 77 Regelung mit Standard Bedieneinheit Temperaturen abfragen (Fortsetzung) Solltemperaturen abfragen Hinweis! Die Bedieneinheit muss bei Anlagen mit Wandmontagesockel in die Regelung eingesteckt werden, um die Solltemperaturen abfragen zu können. 1. Betriebsprogramm Wahlschalter auf T stellen. Die Anzeige im Display, die LED Abgesenkte Raumtemperatur und die LED Trinkwassererwärmung blinken.
  • Seite 78 Regelung mit Bedieneinheit Comfortrol Funktionsbeschreibung Heizbetrieb Zusatzaufheizung Trinkwasser Durch die Regelung wird eine Kessel Die Funktion Zusatzaufheizung wird wasser Solltemperatur ermittelt in aktiviert, wenn ein Schaltzeitraum Abhängigkeit von der Außentempe von 10 Minuten (z. B. 22.10 bis ratur bzw. Raumtemperatur (bei 22.20 Uhr) eingestellt wird.
  • Seite 79: Funktionsbeschreibung

    Regelung mit Bedieneinheit Comfortrol Funktionsbeschreibung (Fortsetzung) 4 5 6 − A Manometer H Schornsteinfeger Prüfschalter B Display K Anzeige Brennerbetrieb C s Drehknopf Normale Raum L Anlagenschalter M Spartaste temperatur D Betriebsprogramm Wahlschalter N m Drehknopf Reduzierte Raum Abschaltbetrieb temperatur O Informationstaste Nur Warmwasser P Taste Grundeinstellung...
  • Seite 80: Codieradressen Aufrufen

    Regelung mit Bedieneinheit Comfortrol Codieradressen aufrufen Klappe öffnen: Menüpunkt Taste ³ ANLAGE ³ FACHEINSTELLUNG C ³ BITTE CODE: B C C B ³ CODIERUNG 1 oder CODIERUNG 2 − Alle Einstellungen werden im Menü Facheinstellungen durchgeführt, in dem sich Codierung 1 (wichtigste Codieradressen in Klartext) und Codierung 2 (alle Codieradressen) befinden.
  • Seite 81: Heizkennlinien

    Regelung mit Bedieneinheit Comfortrol Heizkennlinien Die Heizkennlinien stellen den Im Anlieferungszustand eingestellt: Zusammenhang zwischen Außen H Neigung = 1,4 temperatur und Kesselwasser bzw. H Niveau = 0 Vorlauftemperatur dar. Vereinfacht: je niedriger die Außen temperatur, desto höher die Kessel wasser bzw. Vorlauftemperatur. Von der Kesselwasser bzw.
  • Seite 82: Heizkennlinien Einstellen

    Regelung mit Bedieneinheit Comfortrol Heizkennlinien einstellen Hinweis! Heizkreis A = Heizkreis ohne Mischer Heizkreis B = Heizkreis mit Mischer Neigung der Heizkennlinie Nach Öffnen der Klappe der Bedien einheit folgenden Weg durch das Menü gehen: Menüpunkt Taste ³ HEIZKREIS A oder HEIZKREIS B ³...
  • Seite 83: Gesamtübersicht Codieradressen

    Regelung mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen ¨ Sicherheitshinweis! Codieradressen, die hier nicht beschrieben sind, dürfen nicht umgestellt werden. Arbeitsschritte zum Aufruf der Codieradressen siehe Seite 80. Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel 011:000 Externe Anforderung 011:001 Externe Anforderung oder externe Betriebs...
  • Seite 84 Regelung mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel (Fortsetzung) 0A8:000 Signal externes Sperren 0A8:001 Signal externes Sperren bewirkt: siehe Tabelle bewirkt: siehe Tabelle unten 0A8:007 unten Änderungsvarianten Codieradresse 0A8 externes Sperren Codierung Heizkreis Heizkreis mit Mischer Brenner...
  • Seite 85 Regelung mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel (Fortsetzung) 0B8:000 Keine Trinkwasser 0B8:001 Speichertemperatur erwärmung regelung 0B8:002 Speichertemperatur regelung (optimiert) Estrichfunktion nach zwei wählbaren Temperatur Zeit Profilen. DIN 4725 2 beachten. 0B8:014 Estrichtrocknung nach Temperaturprofil 1...
  • Seite 86 Regelung mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel (Fortsetzung) 0C5:000 Signal externe Anfor 0C5:001 Signal externe Anfor derung bewirkt: derung bewirkt: siehe Tabelle unten 0C5:011 siehe Tabelle unten Änderungsvarianten Codieradresse 0C5 externe Anforderung Codierung Heizkreis Heizkreis mit Mischer Kesselwasser...
  • Seite 87 Regelung mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel (Fortsetzung) 0C8:001 Externe Betriebspro 0C8:000 Externe Betriebspro gramm Umschaltung gramm Umschaltung Geöffneter Kontakt: Geöffneter Kontakt: Raumheizung ein/ Raumheizung ein/ Trinkwassererwärmung Trinkwassererwärmung ein (nach Zeitprogramm).
  • Seite 88 Regelung mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Speicher (Fortsetzung) 007:000 Einstellbereich der 007:001 Einstellbereich der Trinkwassertemperatur Trinkwassertemperatur 10 bis 60 ºC 10 bis 70 ºC Achtung! Max. zulässige Speicher wassertemp.
  • Seite 89 Regelung mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkreispumpe 005:001 Mit Heizkreispumpen 005:000 Ohne Heizkreispumpen logik Funktion logik Funktion 006:001 Heizkreispumpendreh 006:000 Heizkreispumpendreh zahl im reduzierten zahl im reduzierten Bereich gemäß Codier Bereich gemäß...
  • Seite 90 Regelung mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkreispumpe (Fortsetzung) 0A9:098 Höchst Drehzahl der 0A9:001 Kleinster Wert für Dreh Umwälzpumpe bei zahl der Umwälzpumpe Trinkwassererwärmung bei Trinkwassererw. 0A9:100 Größter Wert für Dreh zahl der Umwälzpumpe bei Trinkwassererw.
  • Seite 91 Regelung mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Bedieneinheit bzw. Fernbedienung (Fortsetzung) 019:000 Witterungsgeführter 019:002 H Bei Anlagen mit einem (Fortsetzung) Betrieb (WS Funktion) Heizkreis ohne Mischer für alle angeschlossenen oder einem Heizkreis Heizkreise mit Mischer:...
  • Seite 92 Regelung mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Bedieneinheit bzw. Fernbedienung (Fortsetzung) 0D5:000 Normaldarstellung der 0D5:001 Großdarstellung von Anzeige bei geschl. Uhrzeit und Außen Klappe temperatur bei geschlossener Klappe 0D6:000 Anzeige der Tempe 0D6:001 Anzeige der Tempe...
  • Seite 93: Kurzabfrage

    (16) zusätzlich mit Vitocom 100 (07 mit Grundleiterplatte VGL 10, Erweiterungssatz für einen Heiz kreis mit Mischer drehzahlgeregelter Heizkreispumpe (17) zusätzlich mit Vitocom 100 Erkennung erfolgt nur, wenn der Erweiterungssatz über KM BUS angeschlossen ist. Nicht bei Anschluss über Viessmann 2 Draht BUS.
  • Seite 94: Temperaturen Abfragen

    Regelung mit Bedieneinheit Comfortrol Temperaturen abfragen Im Display der Bedieneinheit Comfortrol können die folgenden Soll und Istwerte abgefragt werden: H Außentemperatur H Kesselwassertemperatur H Vorlauftemperatur des Erweiterungs satzes für den Heizkreis mit Mischer H Raumtemperatur (wenn Bedienein − heit Comfortrol mit Wandmontage sockel als Fernbedienung einge setzt ist).
  • Seite 95 Regelung mit Bedieneinheit Comfortrol...
