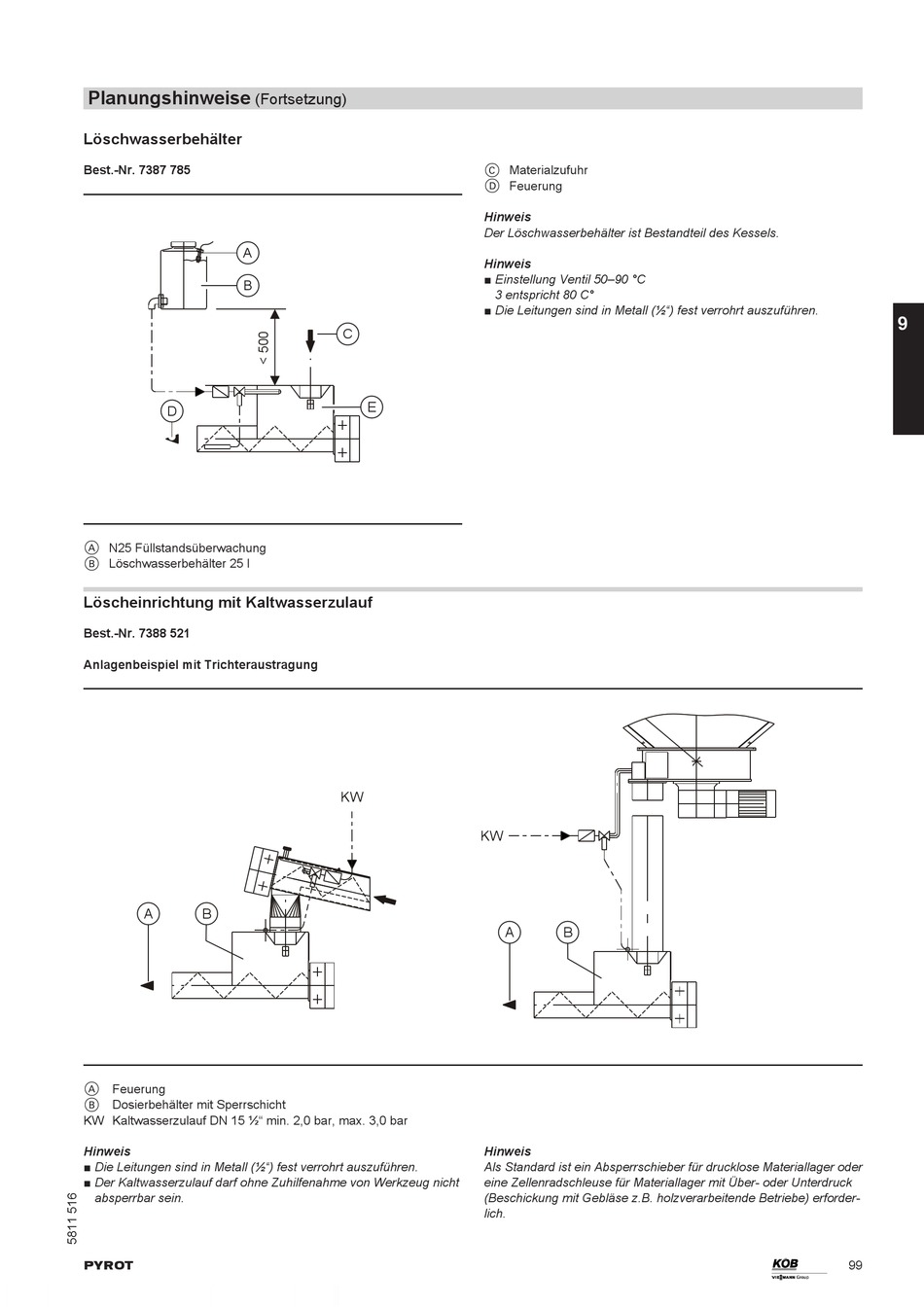

Planungshinweise
(Fortsetzung)
Löschwasserbehälter
Best.-Nr. 7387 785
A
B
D
A N25 Füllstandsüberwachung
B Löschwasserbehälter 25 l
Löscheinrichtung mit Kaltwasserzulauf
Best.-Nr. 7388 521
Anlagenbeispiel mit Trichteraustragung
A
B
A Feuerung
B Dosierbehälter mit Sperrschicht
KW Kaltwasserzulauf DN 15 ½" min. 2,0 bar, max. 3,0 bar
Hinweis
■ Die Leitungen sind in Metall (½") fest verrohrt auszuführen.
■ Der Kaltwasserzulauf darf ohne Zuhilfenahme von Werkzeug nicht
absperrbar sein.
PYROT
C Materialzufuhr
D Feuerung
Hinweis
Der Löschwasserbehälter ist Bestandteil des Kessels.
Hinweis
■ Einstellung Ventil 50–90 °C
3 entspricht 80 C°
■ Die Leitungen sind in Metall (½") fest verrohrt auszuführen.
C
E
KW
KW
A
Hinweis
Als Standard ist ein Absperrschieber für drucklose Materiallager oder
eine Zellenradschleuse für Materiallager mit Über- oder Unterdruck
(Beschickung mit Gebläse z.B. holzverarbeitende Betriebe) erforder-
lich.
B
9
99
