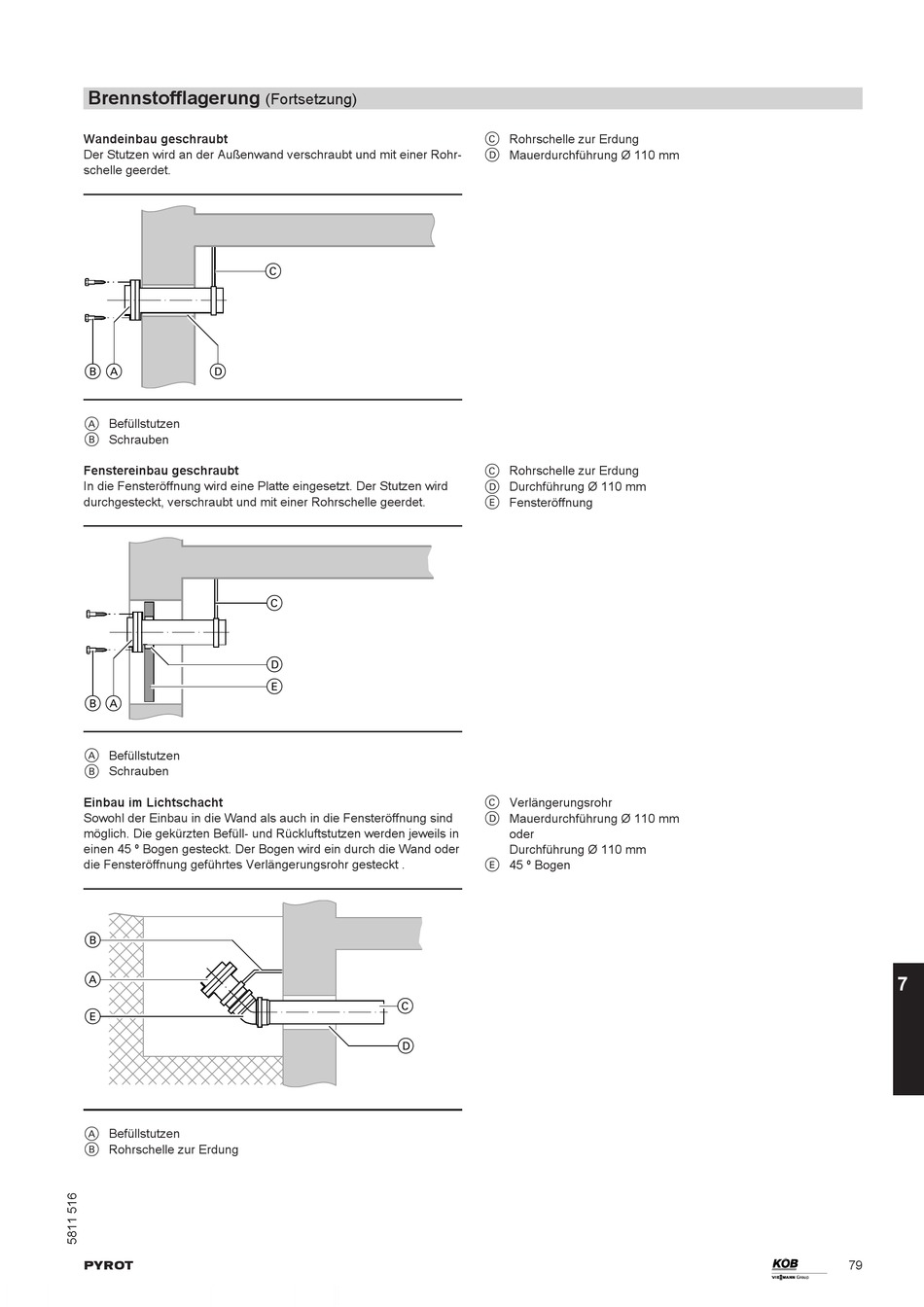

Brennstofflagerung
Wandeinbau geschraubt
Der Stutzen wird an der Außenwand verschraubt und mit einer Rohr-
schelle geerdet.
B
A
D
A Befüllstutzen
B Schrauben
Fenstereinbau geschraubt
In die Fensteröffnung wird eine Platte eingesetzt. Der Stutzen wird
durchgesteckt, verschraubt und mit einer Rohrschelle geerdet.
B
A
A Befüllstutzen
B Schrauben
Einbau im Lichtschacht
Sowohl der Einbau in die Wand als auch in die Fensteröffnung sind
möglich. Die gekürzten Befüll- und Rückluftstutzen werden jeweils in
einen 45 º Bogen gesteckt. Der Bogen wird ein durch die Wand oder
die Fensteröffnung geführtes Verlängerungsrohr gesteckt .
B
A
E
A Befüllstutzen
B Rohrschelle zur Erdung
PYROT
(Fortsetzung)
C
C
D
E
C
D
C Rohrschelle zur Erdung
D Mauerdurchführung Ø 110 mm
C Rohrschelle zur Erdung
D Durchführung Ø 110 mm
E Fensteröffnung
C Verlängerungsrohr
D Mauerdurchführung Ø 110 mm
oder
Durchführung Ø 110 mm
E 45 º Bogen
