Regelung
(Fortsetzung)
Schematische Darstellung
M
ECOTRONIC
1
PYROT 1
ECOTRONIC
1
1
E
G

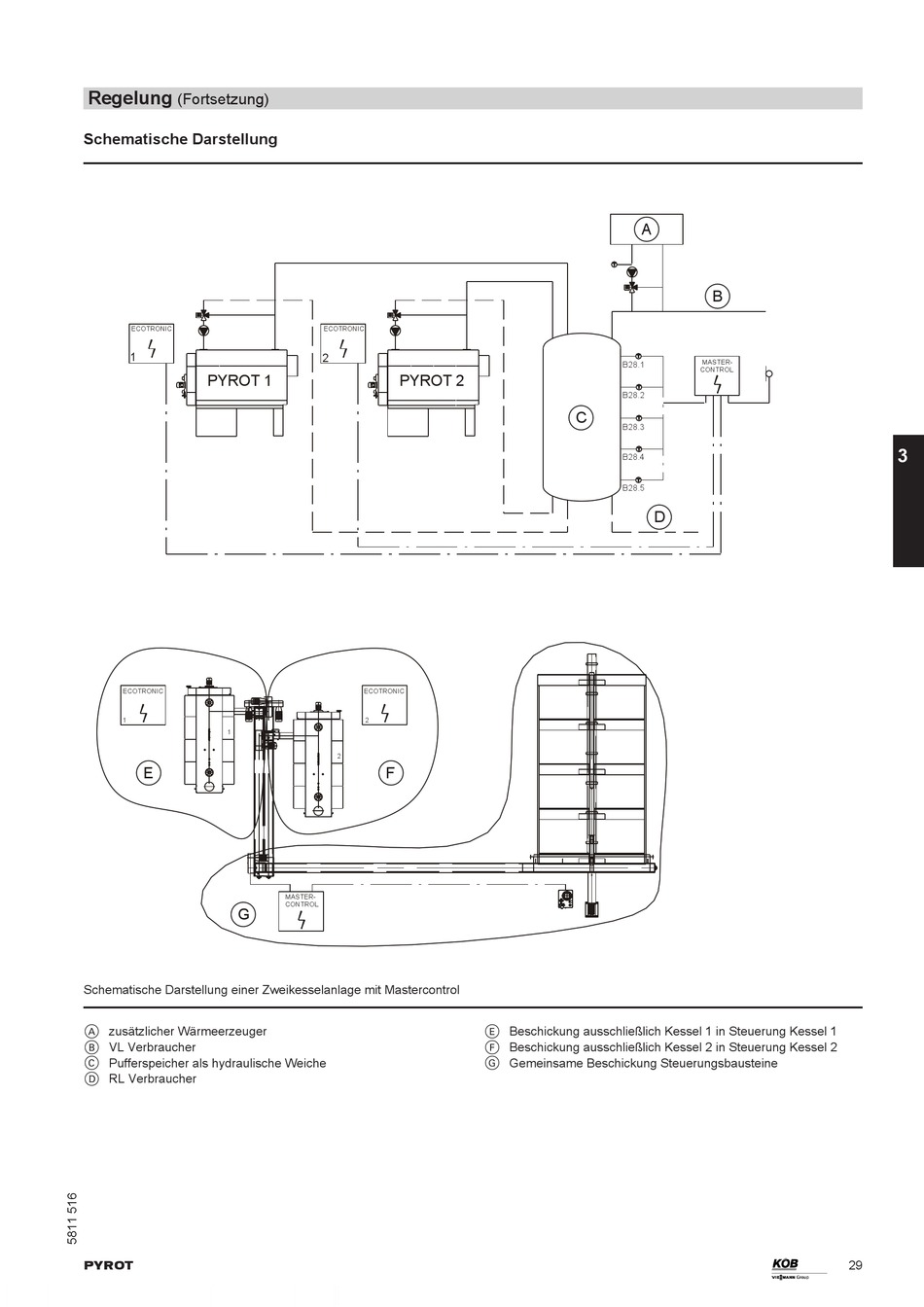

Schematische Darstellung einer Zweikesselanlage mit Mastercontrol
A zusätzlicher Wärmeerzeuger
B VL Verbraucher
C Pufferspeicher als hydraulische Weiche
D RL Verbraucher
PYROT
M
ECOTRONIC
2
PYROT 2
ECOTRONIC
2
2
F
MASTER-
CONTROL
A
T
M
T
B28.1
T
B28.2
C
T
B28.3
T
B28.4
T
B28.5
D
E Beschickung ausschließlich Kessel 1 in Steuerung Kessel 1
F Beschickung ausschließlich Kessel 2 in Steuerung Kessel 2
G Gemeinsame Beschickung Steuerungsbausteine
B
MASTER-
CONTROL
29
3
