Heizwasser-Pufferspeicher

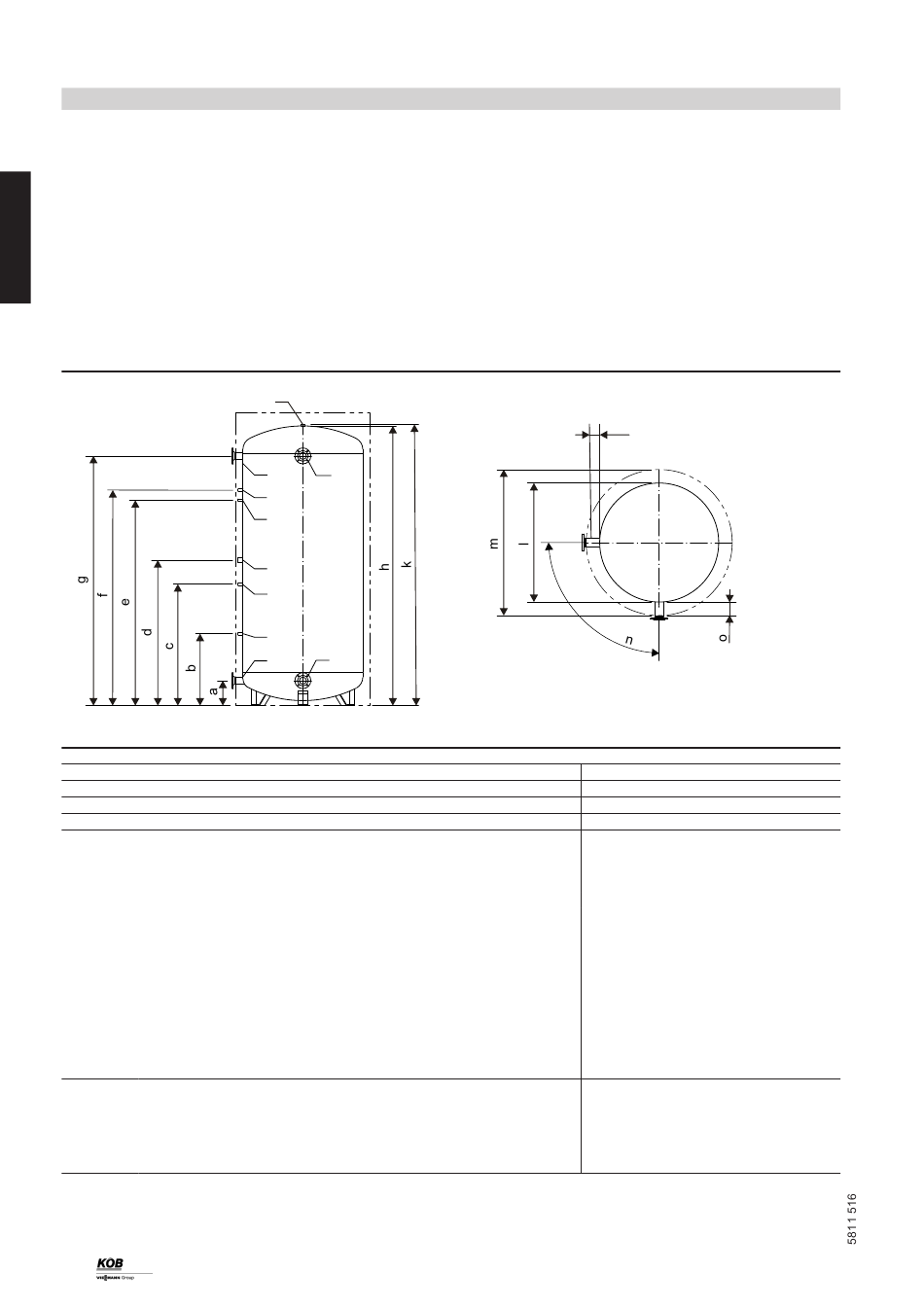

8.2 Heizwasser-Pufferspeicher WDW 2000 l
Heizwasser-Pufferspeicher WDW 2000l
8
Best.-Nr. 7424 538
Wärmespeicher für die Integration in eine Holzfeuerungsanlage mit
einer maximalen Nenn-Wärmeleistung von 540 kW.
Ausführung
■ Stahl S 235 JRG2, innen roh, außen Rostschutzanstrich
■ Betriebsdruck: max. 3,0 bar; Prüfdruck: 4,5 bar; max. Temperatur:
95 °C
■ Anschlüsse: 4 Flansche DN 80 / PN 6, 3 Muffen R ½, 1 Muffe R 1½,
1 Muffe R ¾, Entlüftung R ½
Best.-Nr. Pufferspeicher WDW 2000 l
Best.-Nr. Hartschaum zu Pufferspeicher WDW 2000 l
Inhalt
Gewicht
Abmessungen
Kippmaß
a
b
c
d
e
f
g
h
k
Gesamthöhe
l
Durchmesser ohne Isolierung
m
Durchmesser mit Isolierung
n
o
Flanschlänge
p
Länge Muffen
Anschlüsse
01
Vorlauf- /Rücklaufflansch nach DIN 2573
02
Sensormuffen
03
Sensormuffe
04
Reserve, Elektro-Heizeinsatz
05
Entlüftung
90
(Fortsetzung)
05
01
01
02
03
04
02
02
01
01
Hartschaumisolation zu WDW 2000 l
Best.-Nr. 7424 540
Die Dämmung besteht aus ca. 90 mm starken Hartschaumschalen
(einteilig oder mehrteilig aus Polystyrol) inkl. Deckel.
Brandschutzklasse B2.
p
l
kg
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
°
mm
mm
R
R
R
R
7424 538
7424 540
2000
220
2170
280
750
1165
1265
1400
1500
1680
2025
2040
1200
1400
90
150
100
DN80 / PN6
½
¾
1 ½
1
