Brennstoffentnahme
> 200
A Achse Rührwerk
B Schneckenachse

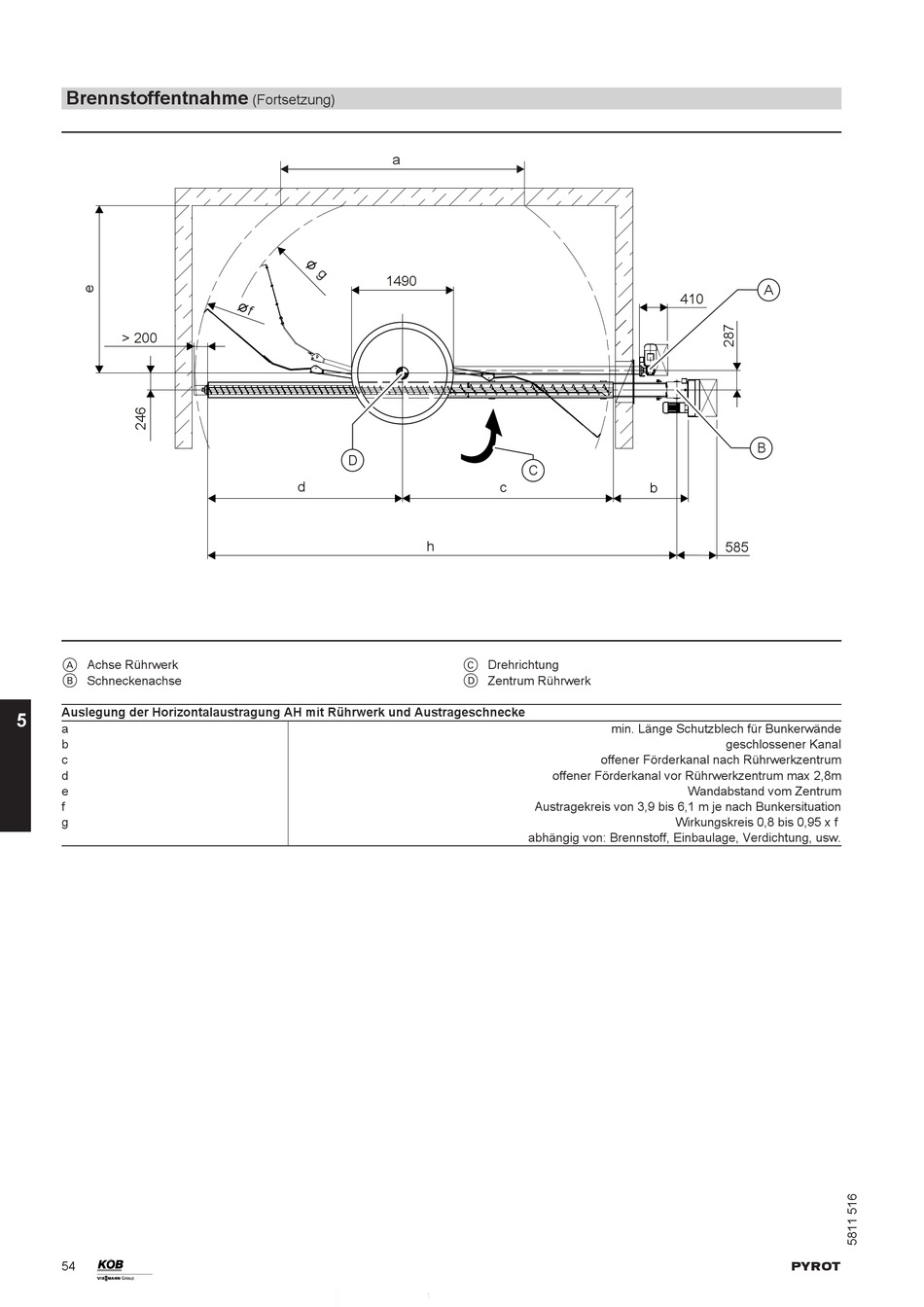

Auslegung der Horizontalaustragung AH mit Rührwerk und Austrageschnecke
5
a
b
c
d
e
f
g
54
(Fortsetzung)
a
1490
D
d
h
C
c
C Drehrichtung
D Zentrum Rührwerk
min. Länge Schutzblech für Bunkerwände
offener Förderkanal nach Rührwerkzentrum
offener Förderkanal vor Rührwerkzentrum max 2,8m
Austragekreis von 3,9 bis 6,1 m je nach Bunkersituation
abhängig von: Brennstoff, Einbaulage, Verdichtung, usw.
A
410
B
b
585
geschlossener Kanal
Wandabstand vom Zentrum
Wirkungskreis 0,8 bis 0,95 x f
