2

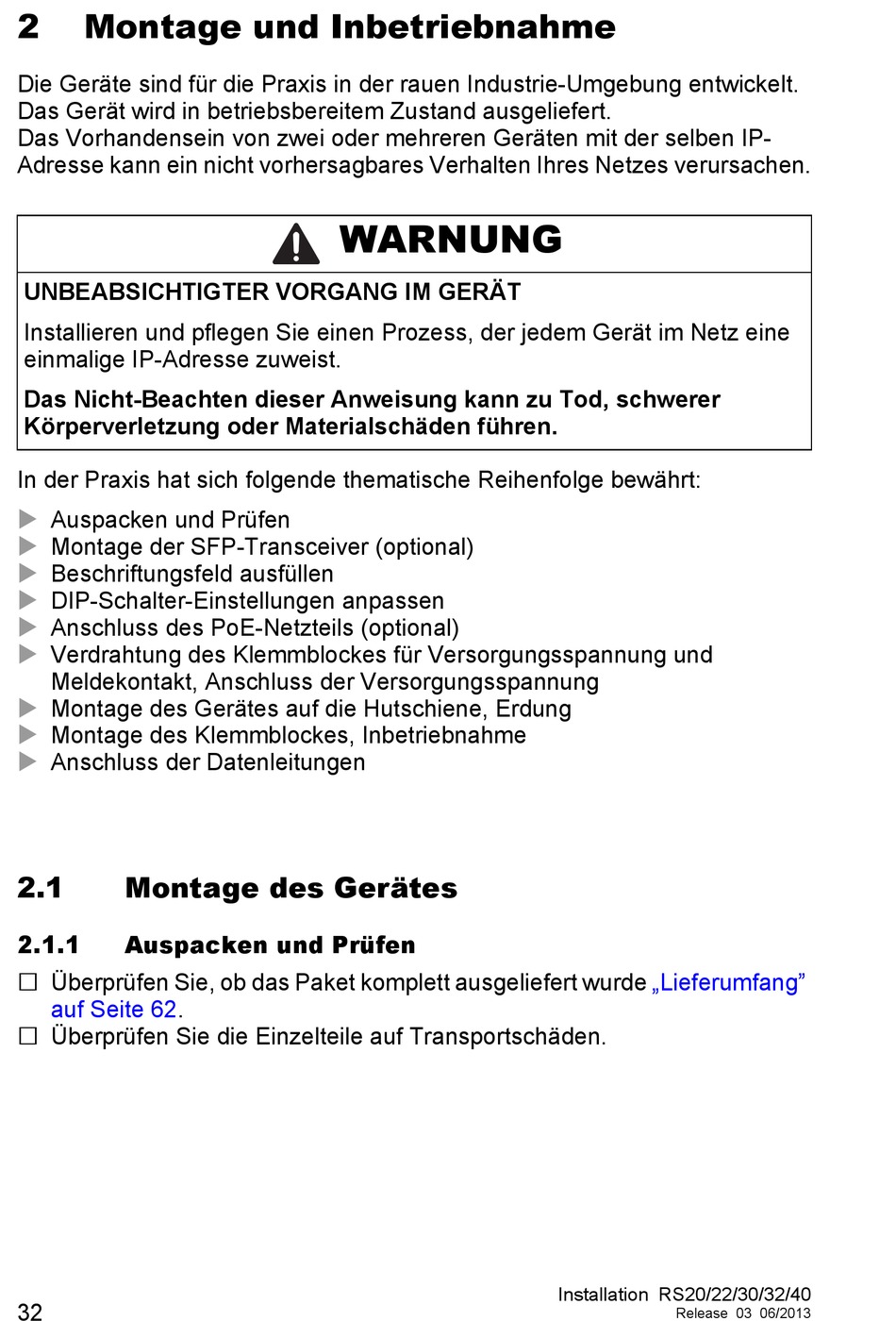

Montage und Inbetriebnahme

Die Geräte sind für die Praxis in der rauen Industrie-Umgebung entwickelt.
Das Gerät wird in betriebsbereitem Zustand ausgeliefert.
Das Vorhandensein von zwei oder mehreren Geräten mit der selben IP-
Adresse kann ein nicht vorhersagbares Verhalten Ihres Netzes verursachen.
UNBEABSICHTIGTER VORGANG IM GERÄT
Installieren und pflegen Sie einen Prozess, der jedem Gerät im Netz eine
einmalige IP-Adresse zuweist.
Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer
Körperverletzung oder Materialschäden führen.
In der Praxis hat sich folgende thematische Reihenfolge bewährt:
Auspacken und Prüfen
Montage der SFP-Transceiver (optional)
Beschriftungsfeld ausfüllen
DIP-Schalter-Einstellungen anpassen
Anschluss des PoE-Netzteils (optional)
Verdrahtung des Klemmblockes für Versorgungsspannung und
Meldekontakt, Anschluss der Versorgungsspannung
Montage des Gerätes auf die Hutschiene, Erdung
Montage des Klemmblockes, Inbetriebnahme
Anschluss der Datenleitungen
2.1
Montage des Gerätes
2.1.1
Auspacken und Prüfen
 Überprüfen Sie, ob das Paket komplett ausgeliefert wurde
auf Seite
62.
 Überprüfen Sie die Einzelteile auf Transportschäden.
32
WARNUNG
„Lieferumfang"
Installation RS20/22/30/32/40
Release 03 06/2013
