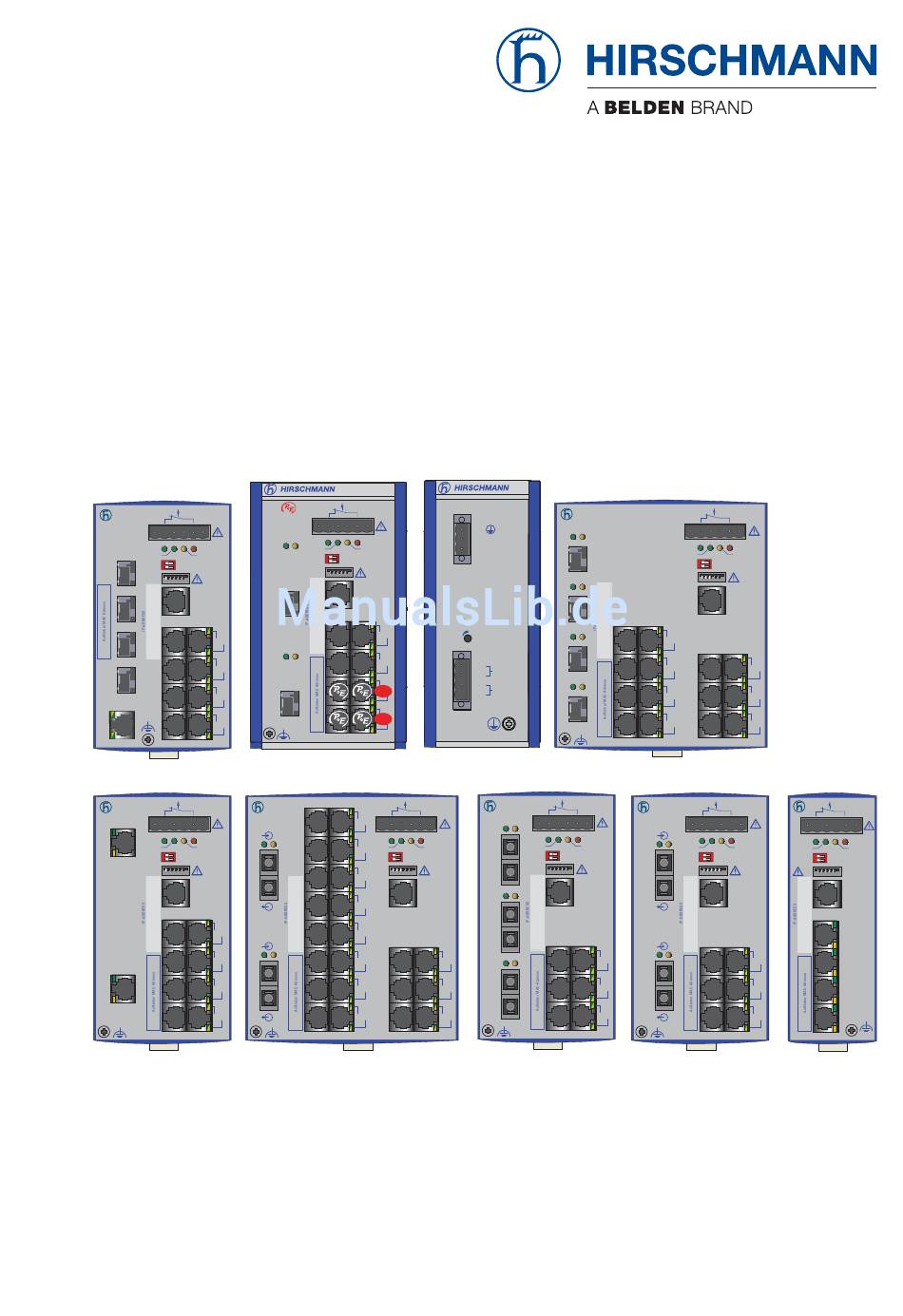

Hirschmann RS20-0400 Series Anwenderhandbuch

Industrial-ethernet-rail-switch rs20/rs22/rs30/rs32/rs40-familie
Vorschau ausblenden Andere Handbücher für RS20-0400 Series:
Inhaltsverzeichnis

Werbung

Quicklinks

Anwender-Handbuch
Installation
Industrial-Ethernet-Rail-Switch
RS20/RS22/RS30/RS32/RS40-Familie
RS40
FAULT
+24V(P1)
0V 0V
+24V(P2)
P
FAULT
Stand by
RM
RM
ON
Stand by
1
USB
2
V.24
1
2
3
3
4
4
5
6
9
7
8
RS40-0009...
RS32-0802...
RS30
FAULT
+24V(P1)
0V 0V
+24V(P2)
LS
P
FAULT
1
LS
Stand by
RM
DA
RM
ON
Stand by
USB
1
V.24
3
4
LS
5
6
LS
2
2
7
8
DA
9
10
RS30-0802...
RS20-2400...
Installation RS20/22/30/32/40
Release 04 02/2015
RS32
FAULT
+48V(P1)
0V 0V
+48V(P2)
P
FAULT
LS
DA
Stand by
RM
RM
ON
Stand by
USB
1
GB
V.24
3
4
LS
DA
5
6
7
8
2
GB
9
10
RPS90/48V HV
FAULT
+24V(P1)
0V 0V
+24V(P2)
3
4
P
FAULT
DA
Stand by
RM
5
6
RM
ON
Stand by
USB
7
8
9
10
V.24
11
12
DA
13
14
15
16
17
18
RPS90/48V HV
LS
DA
-/N
+/L
1
U: 110 / 230 VAC
U: 60 / 250 VDC
LS
DA
2
P
48-54V
LS
DA
3
0V
LS
DA
+48V / 1,9A
4
RS30-1602...
RS20
RS20
FAULT
+24V(P1)
0V 0V
+24V(P2)
LS
DA
P
FAULT
Stand by
RM
RM
ON
1
Stand by
USB
LS
DA
V.24
2
4
5
19
20
LS
DA
6
7
21
22
3
8
9
23
24
RS20-0900...
RS30
FAULT
+24V(P1)
0V 0V
+24V(P2)
P
FAULT
Stand by
RM
RM
ON
Stand by
USB
V.24
5
6
7
8
13
14
9
10
15
16
11
12
17
18
RS20
FAULT
+24V(P1)
0V 0V
+24V(P2)
P
FAULT
LS
DA
Stand by
RM
RM
ON
Stand by
USB
1
V.24
LS
DA
3
4
2
5
6
7
8
RS20-0800...
Technische Unterstützung
https://hirschmann-support.belden.eu.com
RS20
FAULT
+24V(P1)
0V 0V
+24V(P2)
P
FAULT
Stand by
RM
RM
ON
Stand by
USB
V.24
LS
1
DA
LS
2
DA
LS
3
DA
LS
4
DA
RS20-0400...

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hirschmann RS20-0400 Series

Inhaltszusammenfassung für Hirschmann RS20-0400 Series

  • Seite 1 FAULT FAULT Stand by Stand by Stand by Stand by Stand by Stand by Stand by Stand by Stand by Stand by V.24 V.24 V.24 V.24 V.24 RS30-0802... RS20-2400... RS20-0900... RS20-0800... RS20-0400... Installation RS20/22/30/32/40 Technische Unterstützung Release 04 02/2015 https://hirschmann-support.belden.eu.com...
  • Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise Über dieses Handbuch Legende Beschreibung Beschreibung der Gerätevarianten 1.1.1 Kombinationsmöglichkeiten bei den Gerätevarianten RS20/RS22/RS30/RS32 1.1.2 Kombinationsmöglichkeiten bei den Gerätevarianten RS40 1.1.3 Portzahl und Medien beim RS20-... 1.1.4 Portzahl und Medien beim RS30-... 1.1.5 Portzahl und Medien beim RS40-... Gerätevarianten mit PoE (optional) 1.2.1 Portzahl und Medien bei Geräten mit PoE 1.2.2 PoE-Netzteile...
  • Seite 4 Klemmblock verdrahten 2.5.1 RS20/RS30/RS40: Versorgungsspannung und Mel- dekontakt 2.5.2 RS22/RS32: Versorgungsspannung und Meldekon- takt Klemmblock montieren Ferrit anbringen Gerät in Betrieb nehmen Datenkabel anschließen 2.10 Beschriftungsfeld ausfüllen Grundeinstellungen vornehmen Überwachung der Umgebungslufttemperatur Wartung, Service Demontage Gerät demontieren SFP-Transceiver demontieren (optional) Technische Daten Weitere Unterstützung Installation RS20/22/30/32/40...

  • Seite 5: Sicherheitshinweise

     Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb.  Das Gerät beinhaltet keine Servicebauteile. Bei Funktionsstörungen oder Beschädigungen schalten Sie die Versorgungsspannung ab und senden das Gerät zur Überprüfung an Hirschmann. Bestimmungsgemäßer Gebrauch  Verwenden Sie das Gerät ausschließlich für die Einsatzfälle, welche die Hirschmann-Produktinformationen einschließlich dieses Handbuches...

  • Seite 6: Gerätegehäuse

    Ausschließlich bei Verwendung des PoE-Netzteils RPS90/48V HV:  Installieren Sie das Gerät bei Umgebungstemperaturen größer als 45 °C ausschließlich in „Betriebsstätten mit beschränktem Zutritt“ nach EN 60950-1. Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhaltungspersonal Zugang hat.

  • Seite 7: Versorgungsspannung

    Erden  Die Erdung erfolgt über die separate Erdungsschraube, die sich links unten in der Frontblende befindet.  Verwenden Sie für den Erdungsleiter einen Leiterquerschnitt von min- destens 1,0 mm².  Erden Sie das Gerät, bevor Sie weitere Kabel anschließen. ...

  • Seite 8: Versorgungsspannung Poe-Netzteile (Optional)

    Beginnen Sie mit dem Anschließen der elektrischen Leiter erst, wenn alle oben genannten Sicherheitsanforderungen erfüllt sind.  Schalten Sie die Versorgungsspannung des Gerätes ausschließlich ein, wenn folgende Voraussetzungen erfüllt sind:  das Gehäuse ist verschlossen  die Klemmblöcke sind ordnungsgemäß verdrahtet ...

  • Seite 9: Atex-Richtlinie 94/9/Eg - Besondere Vorschriften Für Den Sicheren Betrieb

    ATEX-Richtlinie 94/9/EG – Besondere Vorschriften für den  sicheren Betrieb Für RS20/22/30/32/40-Geräte gilt beim Betrieb in Umgebungen mit explosiven Gasen nach ATEX-Richtlinie 94/9/EG folgendes:  Normenliste: EN 60079-0:2009 EN 60079-15:2010 Zertifikatnummer.: DEKRA 11ATEX0139 X oder KEMA 09ATEX0067 X.  Vergewissern Sie sich, dass das Gerät folgende Kennzeichnung auf- weist: II 3G Ex nA IIC T4 Gc DEKRA 11ATEX0139 X...
  • Seite 10  Wenn die Temperatur unter Nennbedingungen am Eintrittspunkt des Kabels oder Kabelkanals 70 °C oder am Abzweigpunkt der Leiter 80 °C überschreitet, sorgen Sie dafür, dass die Temperaturspezifika- tion des ausgewählten Kabels und der Kabeleinführungen den tat- sächlich gemessenen Temperaturwerten entspricht. ...

  • Seite 11: Relevant Für Den Einsatz In Explosionsgefährdeten Bereichen (Hazardous Locations, Class I, Division 2)

    Relevant für den Einsatz in explosionsgefährdeten  Bereichen (Hazardous Locations, Class I, Division 2) Relevant für Nordamerika für Geräte, die für explosionsgefährdete Berei- che zertifiziert wurden: Die Netz-, Eingangs- und Ausgangsverdrahtung (I/O) muss die Anforde- rungen der Verdrahtungsverfahren der Class I, Division 2, [Artikel 501- 4(b) des National Electrical Code, NFPA 70] sowie die gesetzlichen Bestimmungen erfüllen.
  • Seite 12 STEUERUNGSZEICHNUNG: Explosionsgefährdete Bereiche Class 1, Division 2, Groups A, B, C, D EXPLOSIONSGEFÄHRDETER BEREICH NICHT EXPLOSIONSGEFÄHRDETER BEREICH USB Port for Auto Configuration Stromversorgung: Adapter. (Redundant: P1 P2) For maintenance only Typ „D”: 9,6 VDC – 60 VDC )HKOHUNRQWDNWH *HUlW PLW 3DUDPHWHUQ IU QLFKW ]QGIlKLJH )HOGYHUGUDKWXQJ V<30 V I<90 mA L <1,0 µH C <2,5 nF...

  • Seite 13: Iecex - Zertifizierungsschema Für Explosionsfähige Atmosphären

    IECEx – Zertifizierungsschema für explosionsfähige  Atmosphären Für RS20/22/30/32/40-Geräte, die mit einer IECEx-Zertifikatnummer gekennzeichnet sind, gilt:  Normenliste: IEC 60079-0:2011+ Corr. 2012 + Corr. 2013 IEC 60079-15:2010  Das Gerät ist geeignet für die Verwendung in einer Umgebung, die maximal den Verschmutzungsgrad 2 entsprechend IEC 60664-1 aufweist.

  • Seite 14: E-Kennzeichnung

     Wenn die Temperatur unter Nennbedingungen am Eintrittspunkt des Kabels oder Kabelkanals 70 °C oder am Abzweigpunkt der Leiter 80 °C überschreitet, sorgen Sie dafür, dass die Temperaturspezifika- tion des ausgewählten Kabels und der Kabeleinführungen den tat- sächlich gemessenen Temperaturwerten entspricht. ...

  • Seite 15: Led- Oder Laser-Komponenten

    Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgren- zen. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland Tel.: +49 1805 141538 Das Gerät ist einsetzbar im Industriebereich.

  • Seite 16: Recycling-Hinweis

    Es wurde nach entsprechender Prüfung festgestellt, dass dieses Gerät den Anforderungen an ein Digitalgerät der Klasse A gemäß Teil 15 der FCC-Vorschriften entspricht. Diese Anforderungen sind darauf ausgelegt, einen angemessenen Schutz gegen Funkstörungen zu bieten, wenn das Gerät im gewerblichen Bereich eingesetzt wird.

  • Seite 17: Über Dieses Handbuch

    Über dieses Handbuch Das Dokument „Anwender-Handbuch Installation“ enthält eine Geräte- beschreibung, Sicherheitshinweise, Anzeigebeschreibung und weitere Informationen, die Sie zur Installation des Gerätes benötigen, bevor Sie mit der Konfiguration des Gerätes beginnen. Folgende Handbücher sind als PDF-Dateien auf der beigelegten CD/DVD enthalten: ...

  • Seite 18: Beschreibung

    Beschreibung Sie haben die Auswahl zwischen einer Vielzahl von Varianten. Sie haben die Möglichkeit sich Ihr Gerät nach unterschiedlichen Kriterien individuell zusam- menzustellen:  Anzahl der Ports  Übertragungsgeschwindigkeit  Medientyp  Art der Steckverbinder  Temperaturbereich  Zulassungen  Softwarevariante Die RS20/22/30/32/40-Geräte sind konzipiert für die speziellen Anforderun- gen der industriellen Automatisierung.

  • Seite 19: Beschreibung Der Gerätevarianten

    Handbücher zu der Betriebssoftware informieren. Sie finden diese Handbü- cher als PDF-Dateien auf der beigelegten CD/DVD oder zum Download im Internet auf den Hirschmann-Produktseiten (www.hirschmann.com). Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kom- munikation über alle Ebenen des Unternehmens hinweg zu führen. Beschreibung der Gerätevarianten Die Geräte unterscheiden sich im Funktionsumfang der Software, in der...

  • Seite 20: Kombinationsmöglichkeiten Bei Den Gerätevarianten Rs20/Rs22/Rs30/Rs32

    Uplink-Ports Weitere Ports Davon PoE-Ports Variante Anzahl Typ Anzahl Anzahl Typ RS30-... 2 Port 1 und 2 8, 16, 24 10/100 Mbit/s, — — 1000 Mbit/s, TP, RJ45 Medien wählbar, SFP, RJ45 Port 1+2, 3+4 6, 14, 22 10/100 Mbit/s, —...
  • Seite 21 Position Merkmal Bez. Bez.2 Eigenschaft 8 und 9 Anzahl der 1000- 0 × 1000 Mbit/s Ethernet Mbit/s-Ports 2 × 1000 Mbit/s Ethernet (nicht bei 4-Port-Geräten) 10 und 11 Uplink-Port(s) Twisted-Pair TX, RJ45 1 Port (Spalte Bez.) Multimode FX, DSC, 100 Mbit/s oder alternativ Multimode FX, ST, 100 Mbit/s 2 Ports...
  • Seite 22 m. Bei RS20-0900..., RS20-1700..., RS20-2500...; RS22-0900..., RS22-1700..., RS22-2500... n. Bei RS20-0900..., RS20-1700..., RS20-2500...; RS22-0900..., RS22-1700..., RS22-2500... o. Nicht in Verbindung mit „04×100 Mbit/s Ethernet“. p. In Verbindung mit „2. Uplink-Port“ „ZZ“ und „1. Uplink-Port“ „OO“. q. ausschließlich in der Kombination „OO“ In Verbindung mit „2.

  • Seite 23: Kombinationsmöglichkeiten Bei Den Gerätevarianten Rs40

    Weitere Beispiele für Geräte mit 3 oder 4 Uplink-Ports:  RS20-0900NNM4TDAE für RS20 mit 3 Uplink-Ports (ST) NN: 2 × Multimode FX, ST, 100 Mbit/s (Port 1 und 2) M4: 1 × Multimode FX, ST, 100 Mbit/s (Port 3)  RS30-2402OOZZTDAP für RS30 mit 4 Uplink-Ports (SFP) OO: 2 ×...

  • Seite 24: Beispiele Für Produktbezeichnung

    Beispiele für Produktbezeichnung  RS40- Rail-Switch mit Gigabit-Ports 0 × 100 Mbit/s Ethernet-Ports 9 × 1000 Mbit/s Ethernet-Ports Port 1 + 2 = Combo-Port: SFP-Schacht (100/1000 Mbit/s), alternativ: RJ45-Steckverbinder (10/100/1000 Mbit/s) Port 3 + 4 = Combo-Port: SFP-Schacht (100/1000 Mbit/s), alternativ: RJ45-Steckverbinder (10/100/1000 Mbit/s) Temperaturbereich Extended (−40 °C bis +70 °C) mit Conformal Coating Spannungsbereich: 9,6 V DC bis 60 V DC oder 18 V AC bis 30 V AC...
  • Seite 25 M4: Multimode FX, ST, 100 Mbit/s S2: Singlemode FX, DSC, 100 Mbit/s S4: Singlemode FX, ST, 100 Mbit/s L2: Singlemode Longhaul FX, DSC, 100 Mbit/s G2: Singlemode Longhaul+ FX, DSC, 100 Mbit/s, 200 km 8 – MAC-Adressfeld 9 – IP-Adressfeld RS20 FAULT +24V(P1)
  • Seite 26 RS20 FAULT +24V(P1) 0V 0V +24V(P2) FAULT Stand by Stand by V.24 RS20 RS20 FAULT FAULT +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) FAULT FAULT Stand by Stand by Stand by Stand by V.24 V.24 RS20-1600M2M2...D... RS20-1600T1T1...D... RS20-1600M2T1...D... Abb. 3: Gerätevarianten mit 16 ×...
  • Seite 27 FAULT RS20 FAULT RS20 FAULT RS20 +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) FAULT FAULT FAULT Stand by Stand by Stand by Stand by Stand by Stand by V.24 V.24 V.24 RS20-2500MMM2...D... RS20-1700MMM2...D... RS20-0900MMM2...D... Abb. 5: Gerätevarianten mit 3 Uplink-Ports (100 Mbit/s) 1 bis 6 –...

  • Seite 28: Portzahl Und Medien Beim Rs30

    1.1.4 Portzahl und Medien beim RS30-... RS30 FAULT +24V(P1) 0V 0V +24V(P2) FAULT Stand by Stand by V.24 RS30 RS30 FAULT FAULT +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) FAULT FAULT Stand by Stand by Stand by Stand by V.24 V.24 RS30-0802T1T1...D...
  • Seite 29 RS30 FAULT +24V(P1) 0V 0V +24V(P2) FAULT Stand by Stand by V.24 RS30 RS30 FAULT FAULT +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) FAULT FAULT Stand by Stand by Stand by Stand by V.24 V.24 RS30-1602T1T1...D... RS30-1602O6O6...D... RS30-1602O6T1...D... Abb. 7: Gerätevarianten mit 2 ×...
  • Seite 30 RS30 RS30 RS30 FAULT FAULT FAULT +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) FAULT FAULT FAULT Stand by Stand by Stand by Stand by Stand by Stand by V.24 V.24 V.24 RS30-2402OOZZ...D... RS30-1602OOZZ...D... RS30-0802OOZZ...D... Abb. 9: Gerätevarianten mit 4 Uplink-Ports 1 bis 6 –...

  • Seite 31: Portzahl Und Medien Beim Rs40

    1.1.5 Portzahl und Medien beim RS40-... RS40 FAULT +24V(P1) 0V 0V +24V(P2) FAULT Stand by Stand by V.24 RS40 FAULT +24V(P1) 0V 0V +24V(P2) FAULT Stand by Stand by V.24 RS40-0009CCCCED... RS40-0009CCCCSD... RS40-0009CCCCTD... Abb. 10: Gerätevarianten mit 9 × 1000 Mbit/s-Ports (RS40-0009...) 1 bis 5 und 8 bis 9 –...

  • Seite 32: Gerätevarianten Mit Poe (Optional)

    Gerätevarianten mit PoE (optional) 1.2.1 Portzahl und Medien bei Geräten mit PoE FAULT RS22 +48V(P1) 0V 0V +48V(P2) FAULT Stand by Stand by V.24 RS22-1700MMM2...P... Abb. 11: RS22-Gerätevarianten mit PoE (Beispiel: RS22-1700MMM2...P...) 1 bis 5 und 7 bis 9 – siehe Abbildung 5 6 –...
  • Seite 33 FAULT RS32 +48V(P1) 0V 0V +48V(P2) FAULT Stand by Stand by V.24 RS32-0802OOZZ...P... Abb. 12: RS32-Gerätevarianten 4 Uplink-Ports (Beispiel: RS32-0802OOZZ...P...) 1 bis 5 und 7 bis 9 – siehe Abbildung 9 6 – Ports nach 10/100BASE-T(X) (RJ45-Anschlüsse, die PoE-fähigen Ports 7 bis 10 sind entsprechend markiert) Die Gerätevarianten RS22-...

  • Seite 34: Poe-Netzteile

    1.2.2 PoE-Netzteile Für die Versorgung der Geräte mit der PoE-Spannung stehen Ihnen die fol- genden PoE-Netzteile zur Verfügung:  RPS90/48V LV: Low Voltage PoE-Netzteil  Eingangsspannungsbereich: 24 V DC bis 48 V DC  Ausgangsleistung bei bis zu +60 °C: 90 W Ausgangsleistung bei +60 °C bis +70 °C: 60 W ...

  • Seite 35: 10/100-Mbit/S-Twisted-Pair-Port

    Lieferzustand: Autonegotiation eingeschaltet Das Gehäuse des Ports ist galvanisch mit der Frontblende verbunden. Die Pinbelegung entspricht MDI-X. Funktion BI_DB+ BI_DB− BI_DA+ BI_DD+ BI_DD− BI_DA− BI_DC+ BI_DC− Tab. 7: Pinbelegung 10/100/1000-Mbit/s-Twisted-Pair-Port, RJ45-Buchse, 1000- Mbit/s-Modus, MDI-X-Modus 1.3.2 10/100-Mbit/s-Twisted-Pair-Port Dieser Port ist als RJ45-Buchse ausgeführt. Der 10/100-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit, Netzkom- ponenten entsprechend der Norm IEEE 802.3 10BASE-T/100BASE-TX anzuschließen.

  • Seite 36: 10/100 Mbit/S-Twisted-Pair-Anschluss Poe (Rs22

    1.3.3 10/100 Mbit/s-Twisted-Pair-Anschluss PoE (RS22-.../RS32-...) Dieser Port ist als RJ45-Buchse ausgeführt. Der 10/100-Mbit/s-PoE-Port bietet Ihnen die Möglichkeit, Netzkomponenten als PoE-Spannungssenke entsprechend der Norm IEEE 802.3 10BASE- T/100BASE-TX und IEEE 802.3af anzuschließen. Dieser Port unterstützt:  Autonegotiation  Autopolarity  Autocrossing (bei eingeschaltetem Autonegotiation) ...

  • Seite 37: 100-Mbit/S-Lwl-Port

    Bei Gerätevarianten mit der Bezeichnung RS40-... können Sie an den Combo-Ports wahlweise Gigabit-Ethernet-SFP-Transceiver oder Fast-Ether- net-SFP-Transceiver verwenden. Siehe „Zubehör” auf Seite 69. Anmerkung: Stellen Sie sicher, dass Sie LH-Ports ausschließlich mit LH- Ports, SX-Ports ausschließlich mit SX-Ports und LX-Ports ausschließlich mit LX-Ports verbinden.

  • Seite 38: Anzeigeelemente

    10/100/1000-Mbit/s-Twisted-Pair-Port  Siehe „10/100/1000-Mbit/s-Twisted-Pair-Port” auf Seite 34. 100/1000-Mbit/s-LWL-Port  Dieser Port ist als SFP-Schacht ausgeführt. Der 100/1000-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkompo- nenten entsprechend der Norm IEEE 802.3 100BASE-FX/1000BASE- SX/1000BASE-LX anzuschließen. Dieser Port unterstützt:  1000 Mbit/s vollduplex  100 Mbit/s halbduplex, 100 Mbit/s vollduplex Lieferzustand: ...

  • Seite 39: Portstatus

    RM - Ring Manager (grün/gelbe LED) leuchtet grün RM-Funktion aktiv, redundanter Port nicht aktiv leuchtet gelb RM-Funktion aktiv, redundanter Port aktiv leuchtet nicht RM-Funktion nicht aktiv blinkt grün Fehlkonfiguration des HIPER-Rings (z.B. Ring nicht an Ring- port angeschlossen. Stand-by leuchtet grün Stand-by-Betrieb aktiviert leuchtet nicht Stand-by-Betrieb nicht aktiviert...

  • Seite 40: Management-Schnittstellen

    Management-Schnittstellen 1.5.1 USB-Schnittstelle An der USB-Buchse steht eine Schnittstelle für den lokalen Anschluss eines AutoConfiguration Adapters ACA21-USB zur Verfügung. Er dient zum Spei- chern/Laden der Konfigurationsdaten und Diagnoseinformationen und zum Laden der Software. Abbildung Funktion VCC (VBus) − Data + Data Ground (GND) Tab.
  • Seite 41 Anmerkung: Die Bestellnummer für das als Zubehör erhältliche Terminal- Kabel finden Sie unter „Zubehör” auf Seite Eine Beschreibung der V.24-Schnittstelle finden Sie in dem Dokument „Anwender-Handbuch Grundkonfiguration“ auf der beigelegten CD/DVD. Installation RS20/22/30/32/40 Release 04 02/2015...

  • Seite 42: Installation

    Installation Die Geräte sind für die Praxis in der rauen industriellen Umgebung entwickelt. Das Gerät wird in betriebsbereitem Zustand ausgeliefert. Führen Sie folgende Schritte aus, um das Gerät zu installieren und zu konfi- gurieren:  Paketinhalt prüfen  Gerät montieren und erden ...

  • Seite 43: Elektrischer Schlag

    Ausschließlich bei Verwendung des PoE-Netzteils RPS90/48V HV: WARNUNG ELEKTRISCHER SCHLAG Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal- tungspersonal Zugang hat. Installieren Sie das Gerät bei Umgebungstemperaturen größer als 45 °C ausschließlich in „Betriebsstätten mit beschränktem Zutritt“...

  • Seite 44: Hutschienenmontage Auf Schiffen (Rs30-0802

    Anmerkung: Der Gesamtschirm eines angeschlossenen, geschirmten Twisted-Pair-Kabels ist elektrisch leitend mit dem Erdanschluss an der Frontblende verbunden. 2.2.2 Hutschienenmontage auf Schiffen (RS30-0802...) Bei der Hutschienenmontage Ihres Open Rail Gerätes RS30-0802... auf Schiffen und ähnlichen Applikationen dient das als Zubehör erhältliche Open Rail Montagekit der Vermeidung von Resonanzüberhöhungen.

  • Seite 45: An Eine Senkrechte Ebene Fläche Montieren

    2.2.3 An eine senkrechte ebene Fläche montieren Gilt für die Gerätevarianten RS22 und RS32: Sie haben die Möglichkeit, das Gerät an eine senkrechte ebene Fläche zu montieren. Hierzu benötigen Sie eine Wandmontageplatte, die Sie als Zube- hör erhalten. Siehe „Zubehör” auf Seite 69. Achten Sie auf die Einhaltung des Mindestfreiraums um das Gerät, um die klimatischen Bedingungen im Betrieb zu erfüllen: ...

  • Seite 46: Sfp-Transceiver Montieren (Optional)

    SFP-Transceiver montieren (optional) Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein, die sich für dieses Gerät eignen. Siehe „Zubehör” auf Seite 69. Gehen Sie wie folgt vor:  Entfernen Sie die Schutzkappe des SFP-Transceivers.  Schieben Sie den SFP-Transceiver mit geschlossener Verriegelung in den Schacht, bis er einrastet.

  • Seite 47: Klemmblock Verdrahten

    Klemmblock verdrahten WARNUNG ELEKTRISCHER SCHLAG Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre- chende Versorgungsspannung an. Stecken Sie niemals spitze Gegenstände (schmale Schraubendreher, Drähte oder Ähnliches) in die Anschlussklemmen für elektrische Leiter und berühren Sie die Klemmen nicht. Halten Sie die Höchstwerte für die Kontaktbelastbarbeit des Meldekontak- tes ein.

  • Seite 48: Rs22/Rs32: Versorgungsspannung Und Meldekontakt

    Bei nicht redundanter Zuführung der Versorgungsspannung meldet das Gerät den Wegfall einer Versorgungsspannung. Sie können diese Mel- dung umgehen, indem Sie die Konfiguration im Management ändern. Meldekontakt RS20/RS30/RS40   Der Meldekontakt ("FAULT", Pinbelegung des Klemmblockes siehe Abbildung 18) dient der Funktionsüberwachung des Gerätes und ermöglicht damit eine Ferndiagnose.

  • Seite 49: Rps90/48V Lv: Eingangsspannung Anschließen

    Die Geräte RS22/RS32 erfüllen die Technischen Daten und die Zulassungen bei Verwendung der Netzteile RPS90/48V LV und RPS90/48V HV von Hirschmann. Setzen Sie nur diese Netzteile ein, um sicherzustellen, dass die Angaben erfüllt werden.  Stellen Sie sicher, dass das von Ihnen für die Bereitstellung der PoE- Spannung eingesetzte externe Netzteil unter anderem die folgenden Grundanforderungen erfüllt:...
  • Seite 50 Abbildung Belegung Versorgungsspannungsbe- reich Schutzleiter High Voltage Eingangsspan- nung: 110 V AC bis 230 V AC Minuspol der Versorgungsspannung Pluspol der Versorgungsspannung Tab. 13: High Voltage Versorgungsspannung an PoE-Netzteil RPS90/48V HV anschließen (Wechselspannung) Abbildung Belegung Versorgungsspannungsbe- reich Schutzleiter High Voltage Eingangsspan- nung: 60 V DC bis 250 V DC Minuspol der Versorgungsspannung Pluspol der Versorgungsspannung...
  • Seite 51  Schließen Sie die PoE-Spannung an den im Lieferumfang enthaltenen 6-poligen Klemmblock des Gerätes an. Stellen Sie sicher, dass die folgenden Bedingungen erfüllt sind:  Zuleitungslänge < 0,5 m. FAULT +48V(P1) 0V 0V +48V(P2) Abb. 19: PoE-Spannung am 6-poligen Klemmblock der Geräte RS22/RS32 anschließen Meldekontakt RS22/RS32 ...

  • Seite 52: Klemmblock Montieren

    Klemmblock montieren  Montieren Sie den Klemmblock für Versorgungsspannung und Meldekon- takt an der Frontseite des Gerätes per Rastverriegelung. Achten Sie daruf, dass die Rastverriegelung einrastet. Ferrit anbringen Anmerkung: Für PoE-Geräte mit 16 oder mehr Ports (RS22-16..., RS22-17..., RS22-24... und RS22-25...): Zur Einhaltung der EMV-Konformität bringen Sie über die Spannungsversor- gungsleitung am Spannungseingang den mitgelieferten Ferrit an.

  • Seite 53: Gerät In Betrieb Nehmen

    Gerät in Betrieb nehmen  Mit dem Anlegen der Versorgungsspannung über den Klemmblock neh- men Sie das Gerät in Betrieb. Datenkabel anschließen Befolgen Sie generell die folgenden Empfehlungen für Datenverkabelung in Umgebungen mit hohem elektrischen Störpotential:  Wählen Sie die Länge der Datenkabel so kurz wie möglich. ...

  • Seite 54: Grundeinstellungen Vornehmen

    Grundeinstellungen vornehmen WARNUNG UNBEABSICHTIGTER VORGANG IM GERÄT Installieren und pflegen Sie einen Prozess, der jedem Gerät im Netz eine einmalige IP-Adresse zuweist. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. Bei der Erstinstallation des Gerätes ist die Eingabe von IP-Parametern not- wendig.

  • Seite 55: Überwachung Der Umgebungslufttemperatur

    Überwachung der Umgebungslufttemperatur Betreiben Sie das Gerät ausschließlich bis zur angegebenen maximalen Umgebungslufttemperatur. Siehe „Allgemeine technische Daten” auf Seite 59. Die Umgebungslufttemperatur ist die Temperatur der Luft 5 cm neben dem Gerät. Sie ist abhängig von den Einbaubedingungen des Gerätes, z. B. dem Abstand zu anderen Geräten oder sonstigen Objekten und der Leistung benachbarter Geräte.

  • Seite 56: Wartung, Service

    Wartung, Service  Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Ein- satz von Verschleißteilen verzichtet. Die dem Verschleiß unterliegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktle- benszeit überdauern. Betreiben Sie dieses Gerät entsprechend den Spe- zifikationen.

  • Seite 57: Demontage

    Demontage Gerät demontieren WARNUNG ELEKTRISCHER SCHLAG Trennen Sie die Erdung von allen Kabeln zuletzt. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. RS20/RS30/RS40 RS22/RS32 Gehen Sie wie folgt vor:  Ziehen Sie die Datenkabel ab.  Schalten Sie die Versorgungsspannung aus. ...

  • Seite 58: Sfp-Transceiver Demontieren (Optional)

    SFP-Transceiver demontieren (optional) Gehen Sie wie folgt vor:  Ziehen Sie den SFP-Transceiver an der geöffneten Verriegelung aus dem Schacht heraus.  Verschließen Sie den SFP-Transceiver mit der Schutzkappe. Installation RS20/22/30/32/40 Release 04 02/2015...

  • Seite 59: Technische Daten

    Technische Daten Allgemeine technische Daten  Abmessungen RS20-0400... 47 mm × 131 mm × 111 mm B × H × T RS20-08..., RS20-09..., RS30-0802 74 mm × 131 mm × 111 mm RS20-16..., RS20-17..., RS30-1602 110 mm × 131 mm × 111 mm RS20-24..., RS20-25..., RS30-2402 110 mm ×...
  • Seite 60 PoE-Netzteil Nennspannung AC 110 V ... 230 V, 50 Hz ... 60 Hz RPS90/48V HV Spannungsbereich AC 90 V ... 265 V, 47 Hz ... 63 Hz (inkl. max. Toleranzen) Stromaufnahme bei 110 V AC 1,00 A Stromaufnahme bei 230 V AC 0,50 A Nennspannung DC 60 - 250 V...

  • Seite 61: Maßzeichnungen

    Betriebstempera- RS20/RS30/RS40 Standard: 0 °C ... +60 °C Extended: −40 °C ... +70 °C RS22-..., RS32-... Standard: 0 °C ... +60 °C Extended: −40 °C ... +60 °C RS40-...B... (ATEX/IECEx) Temperaturcode T4: Standard (S) 0 °C ... +60 °C RS40-...B... (ATEX/IECEx) Temperaturcode T3: Extended (E und T) −40 °C ...
  • Seite 62 inch 2.84 4.17 0.55 Abb. 22: Abmessungen der Gerätevarianten - RS20-08... und RS20-09...mit Betriebstemperatur Merkmalswert S, T und E - RS30-08... mit Betriebstemperatur Merkmalswert S, T und E - RS40-09... mit Betriebstemperatur Merkmalswert S inch 4.33 4.17 0.55 Abb. 23: Abmessungen der Gerätevarianten - RS20-16...
  • Seite 63 3.55 4.53 0.47 Abb. 24: Abmessungen der Gerätevarianten RS22.../RS32... mit 8 bis 10 Ports mit Betriebstemperatur Merkmalswert S, T und E 4.53 4.73 0.47 Abb. 25: Abmessungen der Gerätevarianten RS22.../RS32... mit 16 bis 26 Ports mit Betriebstemperatur Merkmalswert S, T und E Installation RS20/22/30/32/40 Release 04 02/2015...

  • Seite 64: Emv Und Festigkeit

    7,05 2.36 4.53 0.28 Abb. 26: Abmessungen der PoE-Netzteile RPS90/48V LV und RPS90/48V HV EMV und Festigkeit  EMV-Störfestigkeit - IEC/EN 61000-6-2:2005 EMI TYPE-Tests, Test nach: IEC/EN 61000-4-2 Elektrostatische Entladung Kontaktentladung 4 kV 8 kV 8 kV Luftentladung 8 kV 15 KV 15 KV IEC/EN 61000-4-3...

  • Seite 65: Netzausdehnung

    Festigkeit Vibration IEC 60068-2-6 Test FC Prüfschärfegrade nach IEC 61131-2 Germanischer Lloyd Richtlinien für die — Durchführung von Baumusterprüfungen Teil 1 IEC 870-2-2 Tabelle 3 Normal Installation — nach EN 61850-3 Schock IEC 60068-2-27 Test Ea Prüfschärfegrad nach IEC 61131-2 IEC 870-2-2 Tabelle 3 Normal Installation —...
  • Seite 66 Produkt Wellen- Wellen- Faser System- Beispiel Faser- Dispersion code länge länge dämp- für LWL- dämpfung M-SFP- fung Leitungs- BIDI... länge Type A SM 1310 nm 1550 nm 9/125 µm 0-11 dB 0-20 km 0,4 dB/km 3,5 ps/(nm×km) LX/LC Type B SM 1550 nm 1310 nm 9/125 µm 0-11 dB 0-20 km 0,25 dB/km 19 ps/(nm×km) LX/LC...
  • Seite 67 10/100/1000-Mbit/s-Twisted-Pair-Port Länge eines Twisted-Pair-Segmentes max. 100 m (bei cat5e-Kabel) Leistungsaufnahme/Leistungsabgabe  Gerätename Geräteausführung Maximale Leistungs- Leistungs- abgabe aufnahme 2 Uplink-Ports: RS20-0400... 2xTX-Port 5,3 W 18,1 Btu (IT)/h RS20-0400... 1xFX-Port, 1xTX-Port 6,5 W 22,2 Btu (IT)/h RS20-0400... 2xFX-Port 7,7 W 26,3 Btu (IT)/h RS20-0800...

  • Seite 68: Lieferumfang

    Gerätename Geräteausführung Maximale Leistungsabgabe Leistungs- aufnahme 2 Uplink-Ports: RS22-0800... 2xTX-Port 70,9 W 31,8 Btu (IT)/h RS22-0800... 1xFX-Port, 1xTX-Port 72,1 W 35,9 Btu (IT)/h RS22-0800... 2xFX-Port 73,3 W 40,0 Btu (IT)/h RS22-1600... 2xTX-Port 75,0 W 45,8 Btu (IT)/h RS22-1600... 1xFX-Port, 1xTX-Port 76,2 W 49,9 Btu (IT)/h RS22-1600...
  • Seite 69 Bestellnummern/Produktbezeichnung  Die Bestellnummern entsprechen den Produktcodes der Geräte. Siehe „Kombinationsmöglichkeiten bei den Gerätevarianten RS20/RS22/RS30/RS32” auf Seite 20. Siehe „Kombinationsmöglichkeiten bei den Gerätevarianten RS40” auf Seite 23. Zubehör  Beachten Sie, dass die als Zubehör empfohlenen Produkte gegebenen- falls andere Eigenschaften aufweisen als das Gerät und daher eventuell den Einsatzbereich des Gesamtsystems einschränken.
  • Seite 70 Fast-Ethernet-SFP-Transceiver Bestellnummer M-FAST SFP-TX/RJ45 942 098-001 M-FAST SFP-TX/RJ45 EEC 942 098-002 Beachten Sie bei den M-FAST SFP-TX...-Transceivern:  Einsetzbar mit: - HiOS ab Software-Version 03.0.00 - bei den PRP-Ports der RSP-Geräte schon ab Software-Version 02.0.01 - bei den PRP-Ports der EES-Geräte schon ab Software-Version 02.0.02 - Classic Switch Software ab Software-Version 08.0.00 - HiSecOS ab Software-Version 01.2.00 ...

  • Seite 71: Zugrundeliegende Technische Normen

    Gehäuse steht. Wenn Ihr Gerät über eine Schiffszulassung nach Germanischer Lloyd verfügt, finden Sie das Zulassungskennzeichen auf dem Geräte-Label aufgedruckt. Ob Ihr Gerät über andere Schiffszulassungen verfügt, erfah- ren Sie auf der Hirschmann-Website unter www.hirschmann.com in den Produktinformationen.
  • Seite 72 Installation RS20/22/30/32/40 Release 04 02/2015...

  • Seite 73: Weitere Unterstützung

    Weitere Unterstützung Technische Fragen  Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Unser Support steht Ihnen zur Verfügung unter https://hirschmann-support.belden.eu.com...
