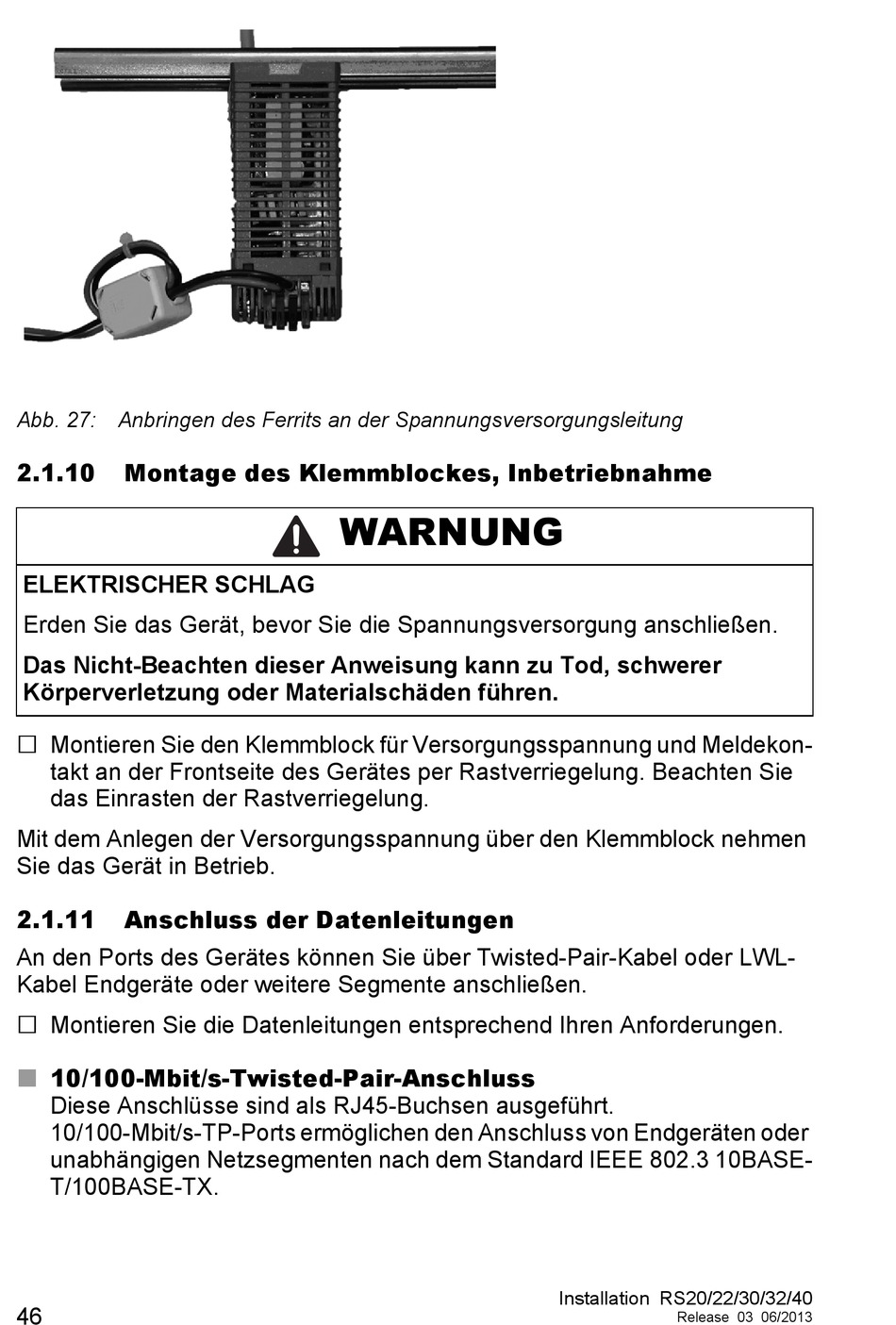

Abb. 27: Anbringen des Ferrits an der Spannungsversorgungsleitung
2.1.10
Montage des Klemmblockes, Inbetriebnahme
ELEKTRISCHER SCHLAG
Erden Sie das Gerät, bevor Sie die Spannungsversorgung anschließen.
Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer
Körperverletzung oder Materialschäden führen.
Montieren Sie den Klemmblock für Versorgungsspannung und Meldekon-
takt an der Frontseite des Gerätes per Rastverriegelung. Beachten Sie
das Einrasten der Rastverriegelung.
Mit dem Anlegen der Versorgungsspannung über den Klemmblock nehmen
Sie das Gerät in Betrieb.
2.1.11
Anschluss der Datenleitungen
An den Ports des Gerätes können Sie über Twisted-Pair-Kabel oder LWL-
Kabel Endgeräte oder weitere Segmente anschließen.
Montieren Sie die Datenleitungen entsprechend Ihren Anforderungen.
10/100-Mbit/s-Twisted-Pair-Anschluss
Diese Anschlüsse sind als RJ45-Buchsen ausgeführt.
10/100-Mbit/s-TP-Ports ermöglichen den Anschluss von Endgeräten oder
unabhängigen Netzsegmenten nach dem Standard IEEE 802.3 10BASE-
T/100BASE-TX.
46
WARNUNG
Installation RS20/22/30/32/40
Release 03 06/2013
