2.1.2

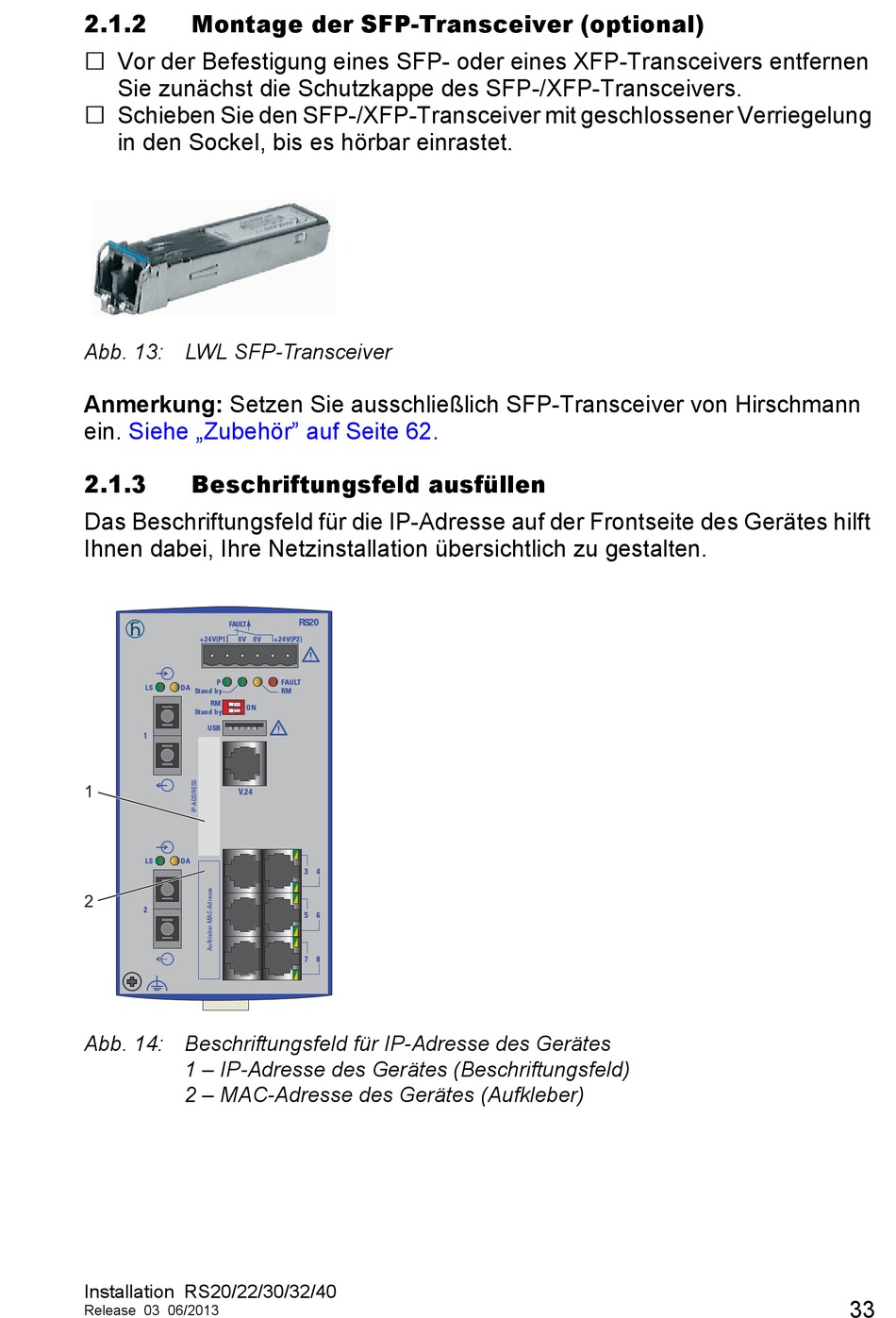

Montage der SFP-Transceiver (optional)
Vor der Befestigung eines SFP- oder eines XFP-Transceivers entfernen
Sie zunächst die Schutzkappe des SFP-/XFP-Transceivers.
Schieben Sie den SFP-/XFP-Transceiver mit geschlossener Verriegelung
in den Sockel, bis es hörbar einrastet.
Abb. 13: LWL SFP-Transceiver
Anmerkung: Setzen Sie ausschließlich SFP-Transceiver von Hirschmann
ein.
Siehe „Zubehör" auf Seite 62.
2.1.3
Beschriftungsfeld ausfüllen
Das Beschriftungsfeld für die IP-Adresse auf der Frontseite des Gerätes hilft
Ihnen dabei, Ihre Netzinstallation übersichtlich zu gestalten.
FAULT
+24V(P1)
0V 0V
P
LS
DA
Stand by
RM
ON
Stand by
USB
1
1
V.24
LS
DA
2
2
Abb. 14: Beschriftungsfeld für IP-Adresse des Gerätes
1 – IP-Adresse des Gerätes (Beschriftungsfeld)
2 – MAC-Adresse des Gerätes (Aufkleber)
Installation RS20/22/30/32/40
