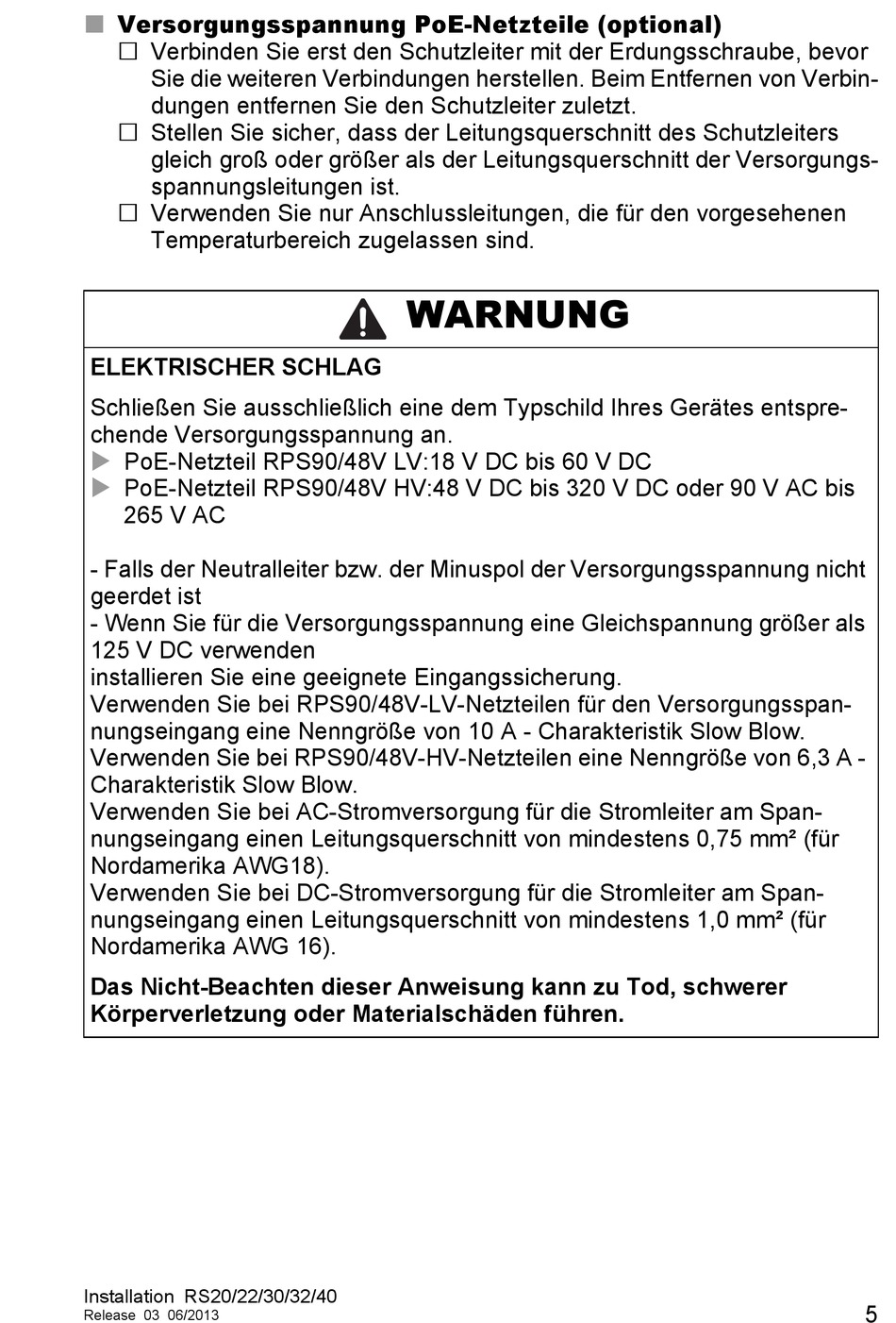

Versorgungsspannung PoE-Netzteile (optional)
Verbinden Sie erst den Schutzleiter mit der Erdungsschraube, bevor
Sie die weiteren Verbindungen herstellen. Beim Entfernen von Verbin-
dungen entfernen Sie den Schutzleiter zuletzt.
Stellen Sie sicher, dass der Leitungsquerschnitt des Schutzleiters
gleich groß oder größer als der Leitungsquerschnitt der Versorgungs-
spannungsleitungen ist.
Verwenden Sie nur Anschlussleitungen, die für den vorgesehenen
Temperaturbereich zugelassen sind.
ELEKTRISCHER SCHLAG
Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre-
chende Versorgungsspannung an.
PoE-Netzteil RPS90/48V LV:18 V DC bis 60 V DC
PoE-Netzteil RPS90/48V HV:48 V DC bis 320 V DC oder 90 V AC bis
265 V AC
- Falls der Neutralleiter bzw. der Minuspol der Versorgungsspannung nicht
geerdet ist
- Wenn Sie für die Versorgungsspannung eine Gleichspannung größer als
125 V DC verwenden
installieren Sie eine geeignete Eingangssicherung.
Verwenden Sie bei RPS90/48V-LV-Netzteilen für den Versorgungsspan-
nungseingang eine Nenngröße von 10 A - Charakteristik Slow Blow.
Verwenden Sie bei RPS90/48V-HV-Netzteilen eine Nenngröße von 6,3 A -
Charakteristik Slow Blow.
Verwenden Sie bei AC-Stromversorgung für die Stromleiter am Span-
nungseingang einen Leitungsquerschnitt von mindestens 0,75 mm² (für
Nordamerika AWG18).
Verwenden Sie bei DC-Stromversorgung für die Stromleiter am Span-
nungseingang einen Leitungsquerschnitt von mindestens 1,0 mm² (für
Nordamerika AWG 16).
Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer
Körperverletzung oder Materialschäden führen.
Installation RS20/22/30/32/40
Release 03 06/2013
WARNUNG
5
