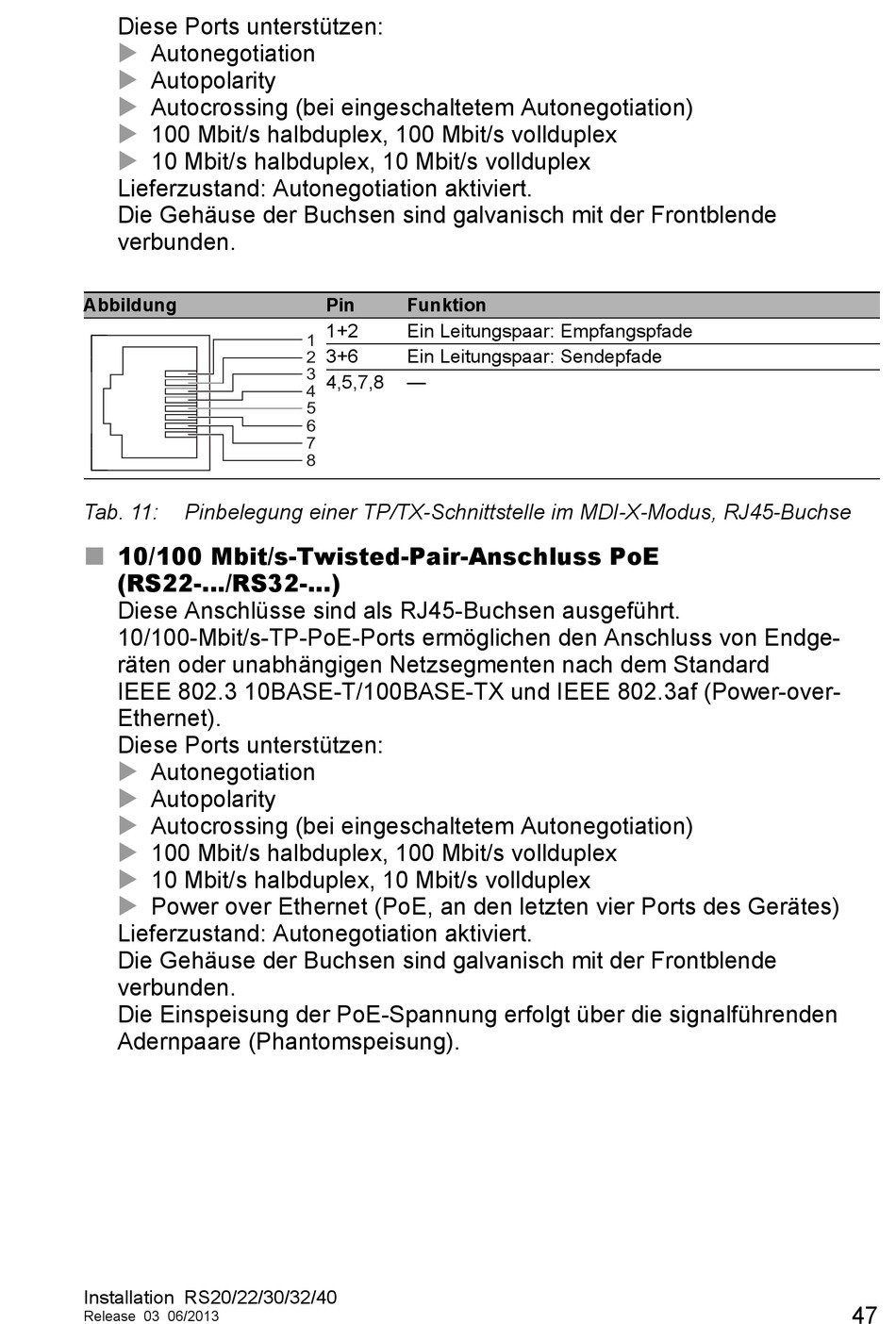

Diese Ports unterstützen:
Autonegotiation
Autopolarity
Autocrossing (bei eingeschaltetem Autonegotiation)
100 Mbit/s halbduplex, 100 Mbit/s vollduplex
10 Mbit/s halbduplex, 10 Mbit/s vollduplex
Lieferzustand: Autonegotiation aktiviert.
Die Gehäuse der Buchsen sind galvanisch mit der Frontblende
verbunden.
Abbildung
Tab. 11:
Pinbelegung einer TP/TX-Schnittstelle im MDI-X-Modus, RJ45-Buchse
10/100 Mbit/s-Twisted-Pair-Anschluss PoE
(RS22-.../RS32-...)
Diese Anschlüsse sind als RJ45-Buchsen ausgeführt.
10/100-Mbit/s-TP-PoE-Ports ermöglichen den Anschluss von Endge-
räten oder unabhängigen Netzsegmenten nach dem Standard
IEEE 802.3 10BASE-T/100BASE-TX und IEEE 802.3af (Power-over-
Ethernet).
Diese Ports unterstützen:
Autonegotiation
Autopolarity
Autocrossing (bei eingeschaltetem Autonegotiation)
100 Mbit/s halbduplex, 100 Mbit/s vollduplex
10 Mbit/s halbduplex, 10 Mbit/s vollduplex
Power over Ethernet (PoE, an den letzten vier Ports des Gerätes)
Lieferzustand: Autonegotiation aktiviert.
Die Gehäuse der Buchsen sind galvanisch mit der Frontblende
verbunden.
Die Einspeisung der PoE-Spannung erfolgt über die signalführenden
Adernpaare (Phantomspeisung).
Installation RS20/22/30/32/40
Release 03 06/2013
Pin
Funktion
1+2
Ein Leitungspaar: Empfangspfade
1
3+6
Ein Leitungspaar: Sendepfade
2
3
4,5,7,8
—
4
5
6
7
8
47
