Erdung

Beim RS20/RS30/RS40 erfolgt die Erdung der Frontblende des Gerätes
über die separate Erdungsschraube.
Beim RS22/RS32 erfolgt die Erdung der Frontblende und des Metallge-
häuses des Gerätes über die separate Erdungsschraube.
 Verwenden Sie für die Erdungsleitung einen Leitungsquerschnitt von
mindestens 1,0 mm².

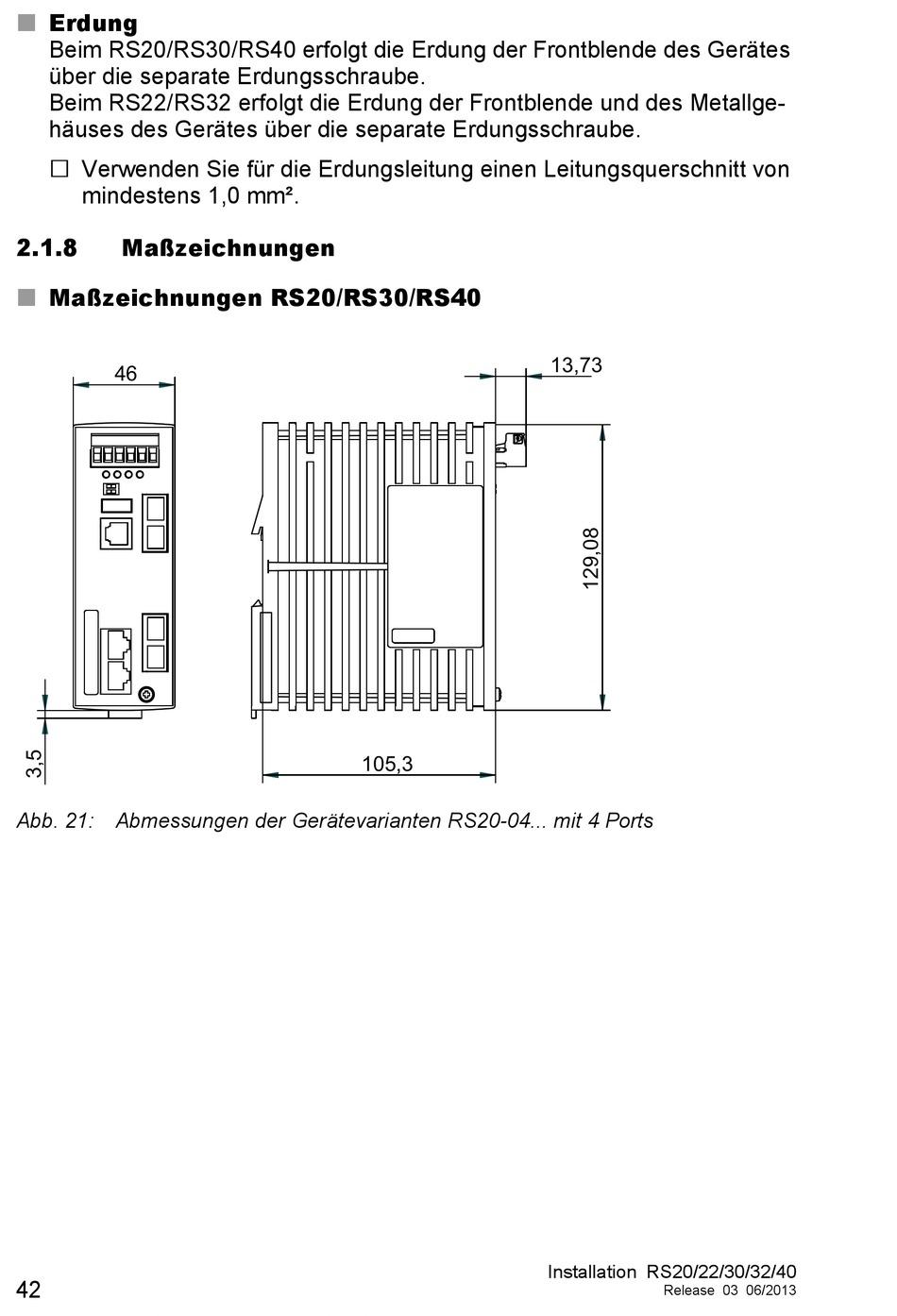

2.1.8 Maßzeichnungen
Maßzeichnungen RS20/RS30/RS40

46
Abb. 21: Abmessungen der Gerätevarianten RS20-04... mit 4 Ports
42
105,3
13,73
