RS20/RS30/RS40

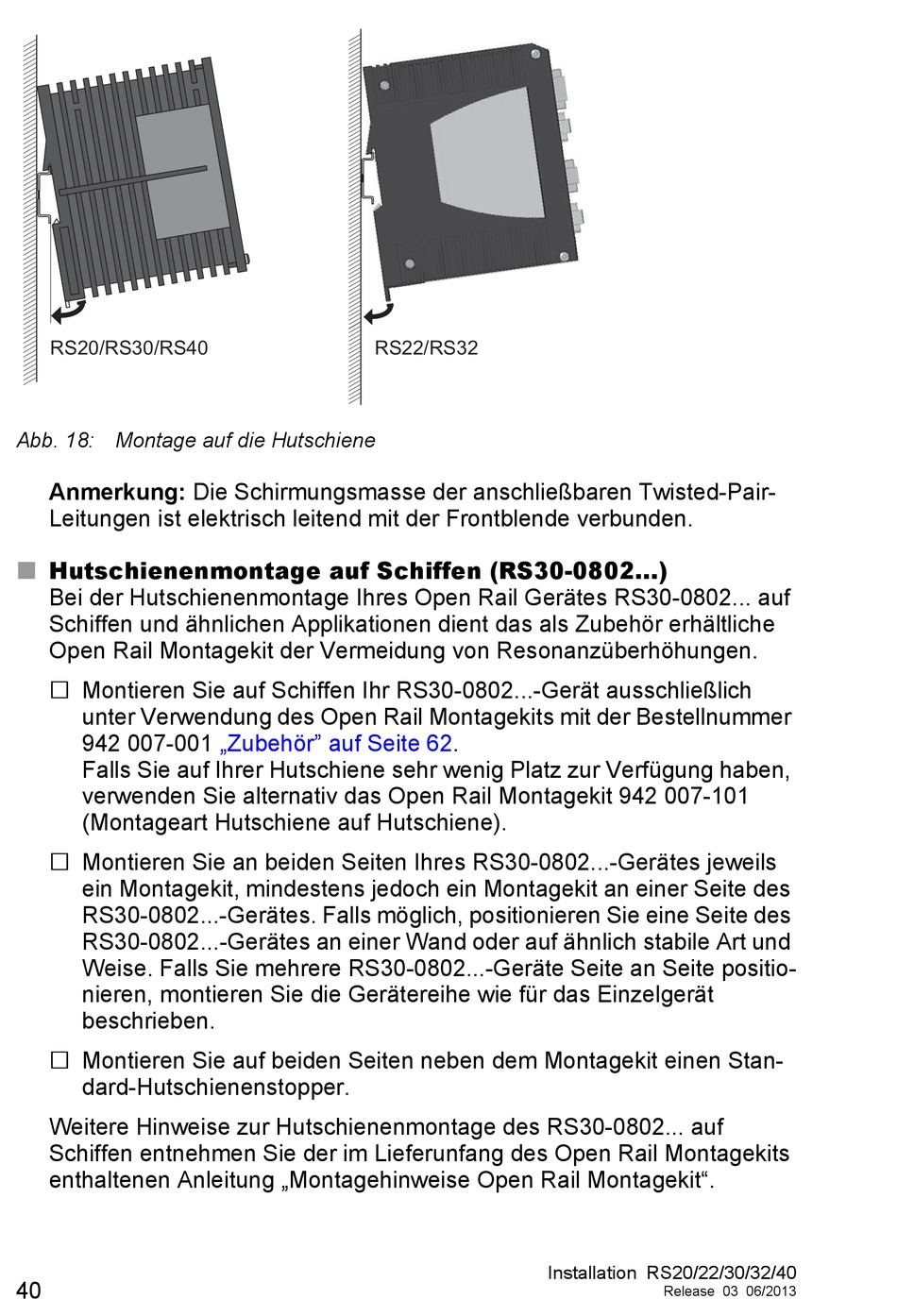

Abb. 18: Montage auf die Hutschiene
Anmerkung: Die Schirmungsmasse der anschließbaren Twisted-Pair-
Leitungen ist elektrisch leitend mit der Frontblende verbunden.
Hutschienenmontage auf Schiffen (RS30-0802...)
Bei der Hutschienenmontage Ihres Open Rail Gerätes RS30-0802... auf
Schiffen und ähnlichen Applikationen dient das als Zubehör erhältliche
Open Rail Montagekit der Vermeidung von Resonanzüberhöhungen.
Montieren Sie auf Schiffen Ihr RS30-0802...-Gerät ausschließlich
unter Verwendung des Open Rail Montagekits mit der Bestellnummer
942 007-001
Falls Sie auf Ihrer Hutschiene sehr wenig Platz zur Verfügung haben,
verwenden Sie alternativ das Open Rail Montagekit 942 007-101
(Montageart Hutschiene auf Hutschiene).
Montieren Sie an beiden Seiten Ihres RS30-0802...-Gerätes jeweils
ein Montagekit, mindestens jedoch ein Montagekit an einer Seite des
RS30-0802...-Gerätes. Falls möglich, positionieren Sie eine Seite des
RS30-0802...-Gerätes an einer Wand oder auf ähnlich stabile Art und
Weise. Falls Sie mehrere RS30-0802...-Geräte Seite an Seite positio-
nieren, montieren Sie die Gerätereihe wie für das Einzelgerät
beschrieben.
Montieren Sie auf beiden Seiten neben dem Montagekit einen Stan-
dard-Hutschienenstopper.
Weitere Hinweise zur Hutschienenmontage des RS30-0802... auf
Schiffen entnehmen Sie der im Lieferunfang des Open Rail Montagekits
enthaltenen Anleitung „Montagehinweise Open Rail Montagekit".
40
RS22/RS32
„Zubehör" auf Seite
62.
Installation RS20/22/30/32/40
Release 03 06/2013
