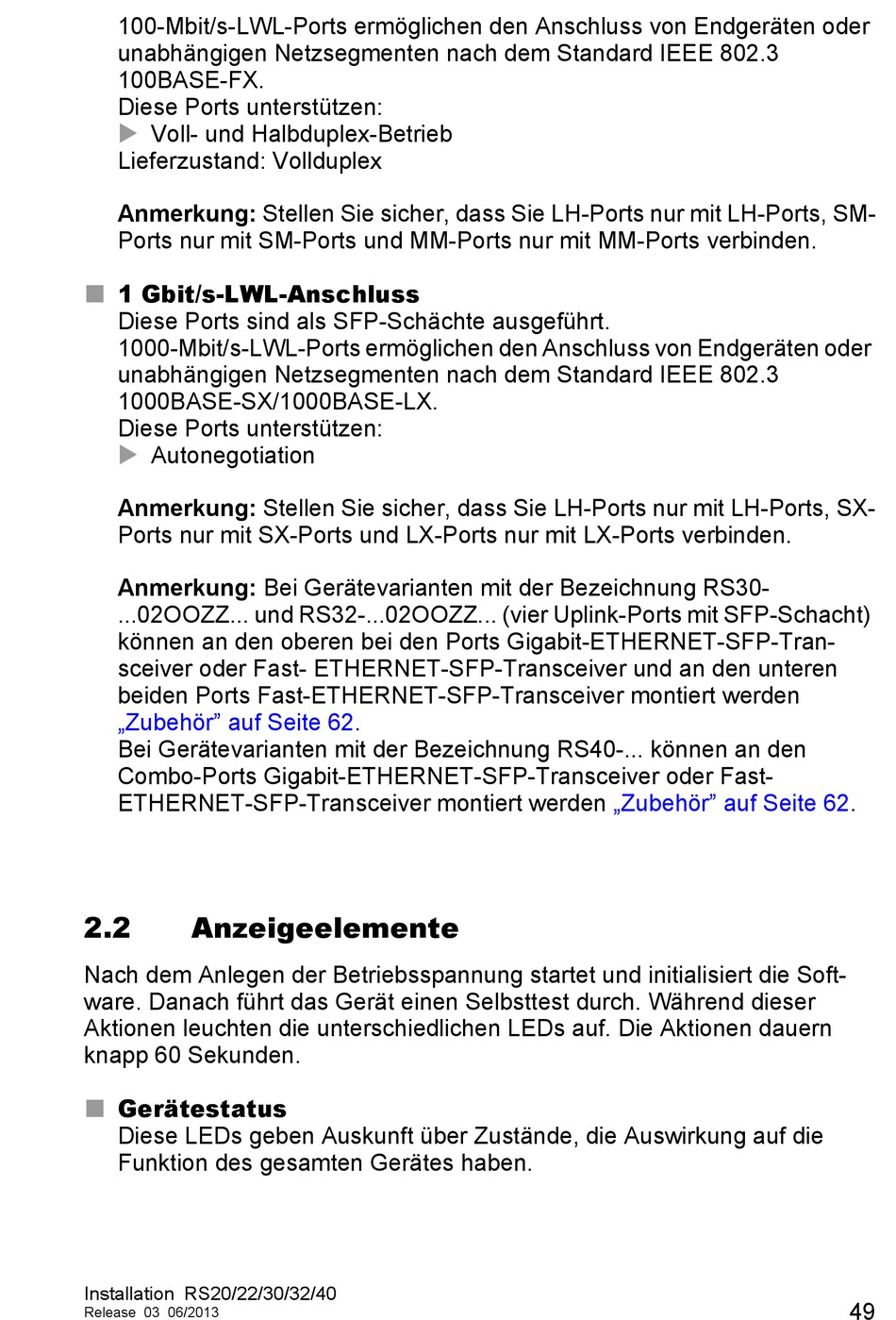

100-Mbit/s-LWL-Ports ermöglichen den Anschluss von Endgeräten oder
unabhängigen Netzsegmenten nach dem Standard IEEE 802.3
100BASE-FX.
Diese Ports unterstützen:
Voll- und Halbduplex-Betrieb
Lieferzustand: Vollduplex
Anmerkung: Stellen Sie sicher, dass Sie LH-Ports nur mit LH-Ports, SM-
Ports nur mit SM-Ports und MM-Ports nur mit MM-Ports verbinden.
1 Gbit/s-LWL-Anschluss
Diese Ports sind als SFP-Schächte ausgeführt.
1000-Mbit/s-LWL-Ports ermöglichen den Anschluss von Endgeräten oder
unabhängigen Netzsegmenten nach dem Standard IEEE 802.3
1000BASE-SX/1000BASE-LX.
Diese Ports unterstützen:
Autonegotiation
Anmerkung: Stellen Sie sicher, dass Sie LH-Ports nur mit LH-Ports, SX-
Ports nur mit SX-Ports und LX-Ports nur mit LX-Ports verbinden.
Anmerkung: Bei Gerätevarianten mit der Bezeichnung RS30-
...02OOZZ... und RS32-...02OOZZ... (vier Uplink-Ports mit SFP-Schacht)
können an den oberen bei den Ports Gigabit-ETHERNET-SFP-Tran-
sceiver oder Fast- ETHERNET-SFP-Transceiver und an den unteren
beiden Ports Fast-ETHERNET-SFP-Transceiver montiert werden
„Zubehör" auf Seite
Bei Gerätevarianten mit der Bezeichnung RS40-... können an den
Combo-Ports Gigabit-ETHERNET-SFP-Transceiver oder Fast-
ETHERNET-SFP-Transceiver montiert werden
2.2
Anzeigeelemente
Nach dem Anlegen der Betriebsspannung startet und initialisiert die Soft-
ware. Danach führt das Gerät einen Selbsttest durch. Während dieser
Aktionen leuchten die unterschiedlichen LEDs auf. Die Aktionen dauern
knapp 60 Sekunden.
Gerätestatus
Diese LEDs geben Auskunft über Zustände, die Auswirkung auf die
Funktion des gesamten Gerätes haben.
Installation RS20/22/30/32/40
Release 03 06/2013
62.
„Zubehör" auf Seite
62.
49
