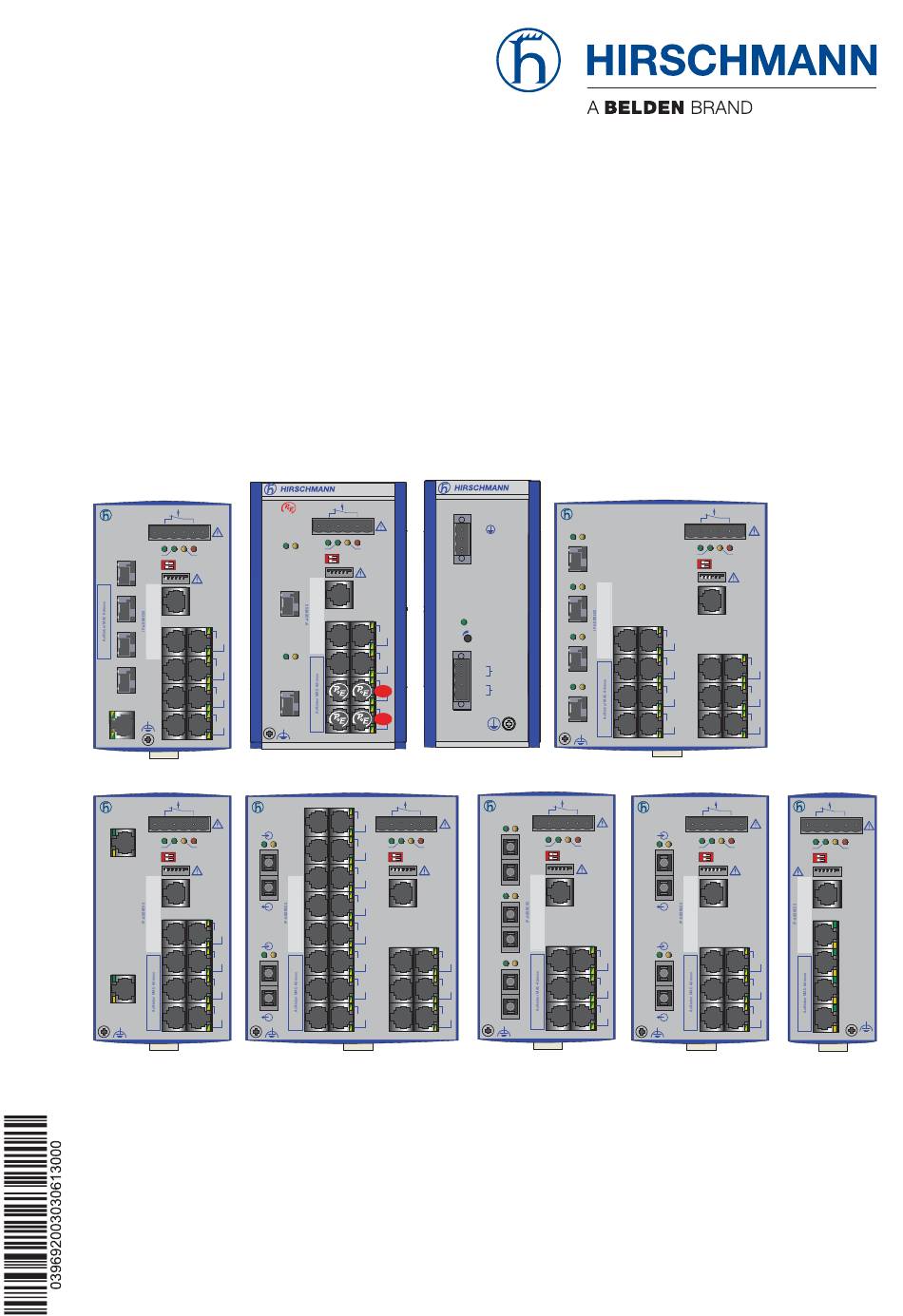

Anwender-Handbuch
Installation
Industrial-Ethernet-Rail-Switch
RS20/RS22/RS30/RS32/RS40-Familie
RS40
FAULT
+24V(P1)
0V 0V
+24V(P2)
P
FAULT
Stand by
RM
RM
ON
Stand by
1
USB
2
V.24
1
2
3
3
4
4
5
6
9
7
8
RS40-0009...
RS32-0802...
RS30
FAULT
+24V(P1)
0V 0V
+24V(P2)
LS
P
FAULT
1
LS
Stand by
RM
DA
RM
ON
Stand by
USB
1
V.24
3
4
LS
5
6
LS
2
2
7
8
DA
9
10
RS30-0802...
RS20-2400...
Installation RS20/22/30/32/40
Release 03 06/2013
RS32
FAULT
+48V(P1)
0V 0V
+48V(P2)
P
FAULT
LS
DA
Stand by
RM
RM
ON
Stand by
USB
1
GB
V.24
3
4
LS
DA
5
6
7
8
2
GB
9
10
RPS90/48V HV
FAULT
+24V(P1)
0V 0V
+24V(P2)
3
4
P
FAULT
DA
Stand by
RM
5
6
RM
ON
Stand by
USB
7
8
9
10
V.24
11
12
DA
13
14
15
16
17
18
RPS90/48V HV
LS
DA
-/N
+/L
1
U: 110 / 230 VAC
U: 60 / 250 VDC
LS
DA
2
P
48-54V
LS
DA
3
0V
LS
DA
+48V / 1,9A
4
RS30-1602...
RS20
RS20
FAULT
+24V(P1)
0V 0V
+24V(P2)
LS
DA
P
FAULT
Stand by
RM
RM
ON
1
Stand by
USB
LS
DA
V.24
2
4
5
19
20
LS
DA
6
7
21
22
3
8
9
23
24
RS20-0900...
RS30
FAULT
+24V(P1)
0V 0V
+24V(P2)
P
FAULT
Stand by
RM
RM
ON
Stand by
USB
V.24
5
6
7
8
13
14
9
10
15
16
11
12
17
18
RS20
FAULT
+24V(P1)
0V 0V
+24V(P2)
P
FAULT
LS
DA
Stand by
RM
RM
ON
Stand by
USB
1
V.24
LS
DA
3
4
2
5
6
7
8
RS20-0800...
Technische Unterstützung
https://hirschmann-support.belden.eu.com
RS20
FAULT
+24V(P1)
0V 0V
+24V(P2)
P
FAULT
Stand by
RM
RM
ON
Stand by
USB
V.24
LS
1
DA
LS
2
DA
LS
3
DA
LS
4
DA
RS20-0400...
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hirschmann RS32-0802 Series
Inhaltszusammenfassung für Hirschmann RS32-0802 Series
- Seite 1 FAULT FAULT Stand by Stand by Stand by Stand by Stand by Stand by Stand by Stand by Stand by Stand by V.24 V.24 V.24 V.24 V.24 RS30-0802... RS20-2400... RS20-0900... RS20-0800... RS20-0400... Installation RS20/22/30/32/40 Technische Unterstützung Release 03 06/2013 https://hirschmann-support.belden.eu.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Über dieses Handbuch Legende Beschreibung Beschreibung der Gerätevarianten 1.1.1 Kombinationsmöglichkeiten beim RS20/30 1.1.2 Kombinationsmöglichkeiten RS40 1.1.3 Portzahl und Medien beim RS20-... 1.1.4 Portzahl und Medien beim RS30-... 1.1.5 Portzahl und Medien beim RS40-... Gerätevarianten mit PoE (optional) 1.2.1 Portzahl und Medien bei Geräten mit PoE 1.2.2 PoE-Netzteile Montage und Inbetriebnahme Montage des Gerätes... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Bestimmungsgemäßer Gebrauch Das Gerät darf nur für die im Katalog und in der technischen Beschrei- bung vorgesehenen Einsatzfälle und nur in Verbindung mit vom Hersteller empfohlenen oder zugelassenen Fremdgeräten und -kompo- nenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhal- tung voraus. -
Seite 5: Versorgungsspannung Poe-Netzteile (Optional)
Versorgungsspannung PoE-Netzteile (optional) Verbinden Sie erst den Schutzleiter mit der Erdungsschraube, bevor Sie die weiteren Verbindungen herstellen. Beim Entfernen von Verbin- dungen entfernen Sie den Schutzleiter zuletzt. Stellen Sie sicher, dass der Leitungsquerschnitt des Schutzleiters gleich groß oder größer als der Leitungsquerschnitt der Versorgungs- spannungsleitungen ist. -
Seite 6: Explosionsgefährdete Bereiche (Hazardous Locations)
Schirmungsmasse Anmerkung: Die Schirmungsmasse der anschließbaren Twisted-Pair- Leitungen ist elektrisch leitend mit der Frontblende verbunden. Achten Sie beim Anschließen eines Kabelsegmentes mit kontak- tiertem Schirmungsgeflecht auf mögliche Erdschleifen. Explosionsgefährdete Bereiche (Hazardous Locations) Relevant für Nordamerika für Geräte, die für explosionsgefährdete Bereiche zertifiziert wurden: Die Netz-, Eingangs- und Ausgangsverdrahtung (I/O) muss die Anforde- rungen der Verdrahtungsverfahren der Class I, Division 2, [Artikel 501-... - Seite 7 STEUERUNGSZEICHNUNG: Explosionsgefährdete Bereiche Class 1, Division 2, Groups A, B, C, D EXPLOSIONSGEFÄHRDETER BEREICH NICHT EXPLOSIONSGEFÄHRDETER BEREICH USB Port for Auto Configuration Stromversorgung: Adapter. (Redundant: P1 P2) For maintenance only Typ „D”: 9,6 VDC – 60 VDC )HKOHUNRQWDNWH *HUlW PLW 3DUDPHWHUQ IU QLFKW ]QGIlKLJH )HOGYHUGUDKWXQJ V<30 V I<90 mA L <1,0 µH C <2,5 nF...
-
Seite 8: Atex-Richtlinie 94/9/Eg - Besondere Vorschriften Für Den Sicheren Betrieb
ATEX-Richtlinie 94/9/EG – Besondere Vorschriften für den sicheren Betrieb Für RS20/22/30/32/40-Geräte gilt beim Betrieb in Umgebungen mit explosiven Gasen nach ATEX-Richtlinie 94/9/EG Folgendes: Normenliste: EN 60079-0:2009 EN 60079-15:2010 Zertifikatnummer.: DEKRA 11ATEX0139 X oder KEMA 09ATEX0067 X. Überprüfen Sie, ob das Gerät folgende Kennzeichnung aufweist: II 3G Ex nA IIC T4 Gc DEKRA 11ATEX0139 X für RS20/22/30/32-Typen. - Seite 9 Wenn die Temperatur unter Nennbedingungen am Eintrittspunkt des Kabels/Kabelkanals 70 °C oder am Abzweigpunkt der Leiter 80 °C überschreitet, sorgen Sie dafür, dass die Temperaturspezifikation des ausgewählten Kabels und der Kabeleinführungen den tatsächlich gemessenen Temperaturwerten entspricht. Verhindern Sie durch geeignete Schutzmaßnahmen, dass die Nenn- spannung bei transienten Störspannungen um mehr als 40 % über- schritten werden kann.
-
Seite 10: Anforderung An Die Qualifikation Des Personals
Verwenden Sie für die Erdungsleitung einen Leitungsquerschnitt von mindestens 1,0 mm². Sorgen Sie für einen Abstand von mindestens 10 cm zu den Lüftungs- schlitzen des Gehäuses. Das Gerät ist in aufrechter Lage zu montieren. Das Gerät darf bei Aufstellung in Wohn- oder Büroumgebung ausschließlich in Schaltschränken mit Brandschutzeigenschaften gemäß... -
Seite 11: Nationale Und Internationale Sicherheitsvorschriften
Bei Nicht-Beachten der Warnhinweise können deshalb Körperverlet- zungen und/oder Sachschäden auftreten. Ausschließlich entsprechend qualifiziertes Personal sollte an diesem Gerät oder in dessen Nähe arbeiten. Dieses Personal muss gründlich mit den Warnungen und Instandhaltungsmaßnahmen gemäß dieser Betriebsanleitung vertraut sein. Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachge- mäßen Transport, fachgerechte Lagerung und Montage sowie sorgfäl- tige Bedienung und Instandhaltung voraus. -
Seite 12: Ce-Kennzeichnung
Betriebsmittel zur Verwendung innerhalb bestimmter Spannungs- grenzen. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Tel.: +49 1805 141538 Das Gerät ist einsetzbar im Industriebereich. -
Seite 13: Recycling-Hinweis
Es wurde nach entsprechender Prüfung festgestellt, dass dieses Gerät den Anforderungen an ein Digitalgerät der Klasse A gemäß Teil 15 der FCC-Vorschriften entspricht. Diese Anforderungen sind darauf ausgelegt, einen angemessenen Schutz gegen Funkstörungen zu bieten, wenn das Gerät im gewerblichen Bereich eingesetzt wird. -
Seite 14: Legende
Die Netzmanagement-Software Industrial HiVision bietet Ihnen weitere Möglichkeiten zur komfortablen Konfiguration und Überwachung: Gleichzeitige Konfiguration mehrerer Geräte Grafische Benutzeroberfläche mit Netz-Layout Autotopologie-Erkennung Ereignislogbuch Ereignisbehandlung Client/Server-Struktur Browser-Interface ActiveX-Control für SCADA-Integration SNMP/OPC-Gateway. Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: ... -
Seite 15: Beschreibung
Beschreibung Sie haben die Auswahl zwischen einer Vielzahl von Varianten. Sie haben die Möglichkeit sich Ihr Gerät nach unterschiedlichen Kriterien individuell zusam- menzustellen: Anzahl der Ports Übertragungsgeschwindigkeit Medientyp Art der Steckverbinder Temperaturbereich Zulassungen Softwarevariante Die RS20/22/30/32/40-Geräte sind konzipiert für die speziellen Anforde- rungen der industriellen Automatisierung. -
Seite 16: Beschreibung Der Gerätevarianten
Handbücher zu der Betriebssoftware informieren. Sie finden diese Handbü- cher als PDF-Dateien auf der beigelegten CD/DVD oder zum Download im Internet auf den Hirschmann-Produktseiten (www.hirschmann.com). Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kommunikation über alle Ebenen des Unternehmens hinweg zu führen. Beschreibung der Gerätevarianten Die Geräte unterscheiden sich im Funktionsumfang der Software, in der... -
Seite 17: Kombinationsmöglichkeiten Beim Rs20
Uplink-Ports Weitere Ports Davon PoE-Ports Variante Anzahl Typ Anzahl Anzahl Typ RS30-... 2 Port 1 und 2 8, 16, 24 10/100 Mbit/s, — — 1000 Mbit/s, TP, RJ45 Medien wählbar, SFP, RJ45 Port 1+2, 3+4 6, 14, 22 10/100 Mbit/s, —... - Seite 18 Position Merkmal Bez. Bez.2 Eigenschaft Mbit/s-Ports 2 × 1000 Mbit/s Ethernet (nicht bei 4 Port- Geräten) 10 und 11 Uplink-Port(s) Twisted-Pair T(X), RJ45 1 Port (Spalte Bez.) M2 Multimode FX, DSC, 100 Mbit/s oder alternativ Multimode FX, ST, 100 Mbit/s 2 Ports Singlemode FX, DSC, 100 Mbit/s (Spalte Bez.
- Seite 19 m. Bei RS20-0900..., RS20-1700..., RS20-2500...; RS22-0900..., RS22-1700..., RS22-2500... n. Bei RS20-0900..., RS20-1700..., RS20-2500...; RS22-0900..., RS22-1700..., RS22-2500... o. Nicht in Verbindung mit "04×100 Mbit/s Ethernet". p. In Verbindung mit "2. Uplink-Port" "ZZ" und "1. Uplink-Port" "OO". q. In Verbindung mit "2. Uplink-Port" "ZZ" und "1. Uplink-Port" "OO". Nicht in Verbindung mit "04×100 Mbit/s Ethernet".
-
Seite 20: Kombinationsmöglichkeiten Rs40
Weitere Beispiele für Geräte mit 3 oder 4 Uplink-Ports: RS20-0900NNM4TDAE für RS20 mit 3 Uplink-Ports (ST) NN: 2 × Multimode FX, ST, 100 Mbit/s (Port 1 und 2) M4: 1 × Multimode FX, ST, 100 Mbit/s (Port 3) RS30-2402OOZZTDAP für RS30 mit 4 Uplink-Ports (SFP) OO: 2 ×... -
Seite 21: Beispiele Für Produktbezeichnung
Beispiele für Produktbezeichnung RS40- Rail-Switch mit Gigabit-Ports 0 × 100 Mbit/s Ethernet-Ports 9 × 1000 Mbit/s Ethernet-Ports Port 1 + 2 = Combo-Port: SFP-Schacht (100/1000 Mbit/s), alternativ: RJ45-Steckverbinder (10/100/1000 Mbit/s) Port 3 + 4 = Combo-Port: SFP-Schacht (100/1000 Mbit/s), alternativ: RJ45-Steckverbinder (10/100/1000 Mbit/s) Temperaturbereich Extended (-40 °C bis +70 °C) mit Conformal Coating Spannungsbereich: 9,6 V DC bis 60 V DC oder 18 V AC bis 30 V AC... - Seite 22 M4: Multimode FX, ST, 100 Mbit/s S2: Singlemode FX, DSC, 100 Mbit/s S4: Singlemode FX, ST, 100 Mbit/s L2: Singlemode Longhaul FX, DSC, 100 Mbit/s G2: Singlemode Longhaul+ FX, DSC, 100 Mbit/s, 200 km 8 – MAC-Adressfeld 9 – IP-Adressfeld RS20 FAULT +24V(P1)
- Seite 23 RS20 FAULT +24V(P1) 0V 0V +24V(P2) FAULT Stand by Stand by V.24 RS20 RS20 FAULT FAULT +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) FAULT FAULT Stand by Stand by Stand by Stand by V.24 V.24 RS20-1600M2M2...D... RS20-1600T1T1...D... RS20-1600M2T1...D... Abb. 3: Gerätevarianten mit 16 ×...
- Seite 24 FAULT RS20 FAULT RS20 FAULT RS20 +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) FAULT FAULT FAULT Stand by Stand by Stand by Stand by Stand by Stand by V.24 V.24 V.24 RS20-2500MMM2...D... RS20-1700MMM2...D... RS20-0900MMM2...D... Abb. 5: Gerätevarianten mit 3 Uplink-Ports (100 Mbit/s) 1 bis 6 –...
-
Seite 25: Portzahl Und Medien Beim Rs30
1.1.4 Portzahl und Medien beim RS30-... RS30 FAULT +24V(P1) 0V 0V +24V(P2) FAULT Stand by Stand by V.24 RS30 RS30 FAULT FAULT +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) FAULT FAULT Stand by Stand by Stand by Stand by V.24 V.24 RS30-0802T1T1...D... - Seite 26 RS30 FAULT +24V(P1) 0V 0V +24V(P2) FAULT Stand by Stand by V.24 RS30 RS30 FAULT FAULT +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) FAULT FAULT Stand by Stand by Stand by Stand by V.24 V.24 RS30-1602T1T1...D... RS30-1602O6O6...D... RS30-1602O6T1...D... Abb. 7: Gerätevarianten mit 2 ×...
- Seite 27 RS30 RS30 RS30 FAULT FAULT FAULT +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) FAULT FAULT FAULT Stand by Stand by Stand by Stand by Stand by Stand by V.24 V.24 V.24 RS30-2402OOZZ...D... RS30-1602OOZZ...D... RS30-0802OOZZ...D... Abb. 9: Gerätevarianten mit 4 Uplink-Ports 1 bis 6 –...
-
Seite 28: Portzahl Und Medien Beim Rs40
1.1.5 Portzahl und Medien beim RS40-... RS40 FAULT +24V(P1) 0V 0V +24V(P2) FAULT Stand by Stand by V.24 RS40 FAULT +24V(P1) 0V 0V +24V(P2) FAULT Stand by Stand by V.24 RS40-0009CCCCED... RS40-0009CCCCSD... RS40-0009CCCCTD... Abb. 10: Gerätevarianten mit 9 × 1000 Mbit/s-Ports (RS40-0009...) 1 bis 5 und 8 bis 9 –... -
Seite 29: Gerätevarianten Mit Poe (Optional)
Gerätevarianten mit PoE (optional) 1.2.1 Portzahl und Medien bei Geräten mit PoE FAULT RS22 +48V(P1) 0V 0V +48V(P2) FAULT Stand by Stand by V.24 RS22-1700MMM2...P... Abb. 11: RS22-Gerätevarianten mit PoE (Beispiel: RS22-1700MMM2...P...) 1 bis 5 und 7 bis 9 – siehe Abbildung 5 6 –... - Seite 30 FAULT RS32 +48V(P1) 0V 0V +48V(P2) FAULT Stand by Stand by V.24 RS32-0802OOZZ...P... Abb. 12: RS32-Gerätevarianten 4 Uplink-Ports (Beispiel: RS32-0802OOZZ...P...) 1 bis 5 und 7 bis 9 – siehe Abbildung 9 6 – Ports nach 10/100BASE-T(X) (RJ45-Anschlüsse, die PoE-fähigen Ports 7 bis 10 sind entsprechend markiert) Die Gerätevarianten RS22-...
-
Seite 31: Poe-Netzteile
1.2.2 PoE-Netzteile Für die Versorgung der Geräte mit der PoE-Spannung stehen Ihnen die folgenden PoE-Netzteile zur Verfügung: RPS90/48V LV: Low Voltage PoE-Netzteil Eingangsspannungsbereich: 24 V DC bis 48 V DC Ausgangsleistung bei bis zu +60 °C: 90 W Ausgangsleistung bei +60 °C bis +70 °C: 60 W ... -
Seite 32: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Die Geräte sind für die Praxis in der rauen Industrie-Umgebung entwickelt. Das Gerät wird in betriebsbereitem Zustand ausgeliefert. Das Vorhandensein von zwei oder mehreren Geräten mit der selben IP- Adresse kann ein nicht vorhersagbares Verhalten Ihres Netzes verursachen. WARNUNG UNBEABSICHTIGTER VORGANG IM GERÄT Installieren und pflegen Sie einen Prozess, der jedem Gerät im Netz eine... -
Seite 33: Montage Der Sfp-Transceiver (Optional)
Sie zunächst die Schutzkappe des SFP-/XFP-Transceivers. Schieben Sie den SFP-/XFP-Transceiver mit geschlossener Verriegelung in den Sockel, bis es hörbar einrastet. Abb. 13: LWL SFP-Transceiver Anmerkung: Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein. Siehe „Zubehör” auf Seite 62. 2.1.3 Beschriftungsfeld ausfüllen Das Beschriftungsfeld für die IP-Adresse auf der Frontseite des Gerätes hilft... -
Seite 34: Dip-Schalter-Einstellungen Anpassen
2.1.4 DIP-Schalter-Einstellungen anpassen Der 2-polige DIP-Schalter an der Frontblende des Gerätes bietet Ihnen folgende Möglichkeiten: Stand by Abb. 15: 2-poliger DIP-Schalter Schalter Schalter Ring- Kopp- Ring- Kopp- Ring- Steuer- Kopp Software Stand by redun- lungs Manag lungs- port port lungs Konfiguration Position Position... - Seite 35 FAULT FAULT +24V(P1) 0V 0V +24V(P2) +24V(P1) 0V 0V +24V(P2) Abb. 16: Anschluss der Versorgungsspannung am 6-poligen Klemmblock 1 – Gleichspannung, Spannungsbereich: 9,6 V DC bis 60 V DC 2 – Wechselspannung, Spannungsbereich: 18 V AC bis 30 V AC Anmerkung: Bei nicht redundanter Zuführung der Versorgungsspan- nung meldet das Gerät den Wegfall einer Versorgungsspannung.
-
Seite 36: Rs22/Rs32: Versorgungsspannung Und Meldekontakt
PDs (Power Devices) und für den Switch liefern können. Anmerkung: Die Geräte RS22/RS32 erfüllen die Technischen Daten und Zulassungen bei Verwendung der Netzteile RPS90/48V LV und RPS90/48V HV von Hirschmann. Setzen Sie nur diese Netzteile ein, um sicherzustellen, dass die Angaben erfüllt werden. RPS90/48V LV: Eingangsspannung anschließen ... -
Seite 37: Rps90/48V Hv: Eingangsspannung Anschließen
Schließen Sie zuerst den Schutzleiter an die Schutzleiterklemme an. Schließen Sie die Gleichspannung an den 2-poligen Klemmblock an. Verwenden Sie ein Zuführungskabel zum Netzteil mit einer Länge von maximal 2 Metern. RPS90/48V HV: Eingangsspannung anschließen Beim High-Voltage PoE-Netzteil RPS90/48V HV können Sie als Versor- gungsspannung wahlweise Gleich- oder Wechselspannung an den Eingang anschließen: ... - Seite 38 Versorgungsspannung RS22/RS32 Die PoE-Netzteile RPS90/48V LV und RPS90/48V HV liefern zur Versor- gung der RS22-.../RS32-... Geräte mit der PoE-Spannung eine Ausgangsspannung von typisch 48 V DC. Vorsicht! Beachten Sie die Sicherheitshinweise (siehe auf Seite 4 „Sicherheitshinweise“) und schließen Sie nur eine dem Typschild Ihres Gerätes entsprechende Versorgungsspannung an.
-
Seite 39: Montage Des Gerätes Auf Die Hutschiene, Erdung
Der potentialfreie Meldekontakt (Relaiskontakt, Ruhestromschaltung) meldet durch Kontaktunterbrechung: den Wegfall mindestens einer der zwei Versorgungsspannungen (Versorgungsspannung 1 oder 2 unterschreitet Grenze). eine dauerhafte Störung im Gerät. den Wegfall der Verbindung an mindestens einem Port. Die Meldung des Linkstatus kann pro Port über das Management maskiert werden. - Seite 40 RS20/RS30/RS40 RS22/RS32 Abb. 18: Montage auf die Hutschiene Anmerkung: Die Schirmungsmasse der anschließbaren Twisted-Pair- Leitungen ist elektrisch leitend mit der Frontblende verbunden. Hutschienenmontage auf Schiffen (RS30-0802...) Bei der Hutschienenmontage Ihres Open Rail Gerätes RS30-0802... auf Schiffen und ähnlichen Applikationen dient das als Zubehör erhältliche Open Rail Montagekit der Vermeidung von Resonanzüberhöhungen.
- Seite 41 Abb. 19: Montage des RS30-0802... auf Schiffen mit Open Rail Montagekit 1 - Open Rail Montagekit 942 007-001 2 - Open Rail Montagekit 942 007-101 Montage an der Wand (RS22/RS32) Die Geräte RS22/RS32 bieten neben der Möglichkeit zur Montage auf der Hutschiene auch die Möglichkeit zur Wandmontage mit der als Zubehör erhältlichen Wandmontageplatte „Zubehör”...
-
Seite 42: Maßzeichnungen
Erdung Beim RS20/RS30/RS40 erfolgt die Erdung der Frontblende des Gerätes über die separate Erdungsschraube. Beim RS22/RS32 erfolgt die Erdung der Frontblende und des Metallge- häuses des Gerätes über die separate Erdungsschraube. Verwenden Sie für die Erdungsleitung einen Leitungsquerschnitt von mindestens 1,0 mm². - Seite 43 105,3 13,73 Abb. 22: Abmessungen der Gerätevarianten RS20.../RS30.../RS40... mit 8 bis max. 10 Ports Abb. 23: Abmessungen der Gerätevarianten RS20.../RS30.../RS40... mit 16 bis max. 26 Ports Installation RS20/22/30/32/40 Release 03 06/2013...
- Seite 44 Maßzeichnungen RS22/RS32 11,56 Abb. 24: Abmessungen der Gerätevarianten RS22.../RS32... mit 8 bis max. 10 Ports 11,56 Abb. 25: Abmessungen der Gerätevarianten RS22.../RS32... mit 16 bis max. 26 Ports Installation RS20/22/30/32/40 Release 03 06/2013...
-
Seite 45: Maßzeichnungen Poe-Netzteile
Maßzeichnungen PoE-Netzteile 7,05 Abb. 26: Abmessungen der PoE-Netzteile RPS90/48V LV und RPS90/48V HV 2.1.9 Anbringen des Ferrits Anmerkung: Für PoE-Geräte mit 16 oder mehr Ports (RS22-16..., RS22-17..., RS22-24... und RS22-25...): Zur Einhaltung der EMV-Konformität bringen Sie über die Spannungsversor- gungsleitung am Spannungseingang den mitgelieferten Ferrit an. -
Seite 46: Montage Des Klemmblockes, Inbetriebnahme
Abb. 27: Anbringen des Ferrits an der Spannungsversorgungsleitung 2.1.10 Montage des Klemmblockes, Inbetriebnahme WARNUNG ELEKTRISCHER SCHLAG Erden Sie das Gerät, bevor Sie die Spannungsversorgung anschließen. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. Montieren Sie den Klemmblock für Versorgungsspannung und Meldekon- takt an der Frontseite des Gerätes per Rastverriegelung. - Seite 47 Diese Ports unterstützen: Autonegotiation Autopolarity Autocrossing (bei eingeschaltetem Autonegotiation) 100 Mbit/s halbduplex, 100 Mbit/s vollduplex 10 Mbit/s halbduplex, 10 Mbit/s vollduplex Lieferzustand: Autonegotiation aktiviert. Die Gehäuse der Buchsen sind galvanisch mit der Frontblende verbunden. Abbildung Funktion Ein Leitungspaar: Empfangspfade Ein Leitungspaar: Sendepfade...
- Seite 48 Abbildung Funktion Receive Data + Receive Data - Transmit Data + Transmit Data - 4,5,7,8 nicht belegt Tab. 12: Pinbelegung einer TP/TX-Schnittstelle bei PoE für Einspeisung auf die signalführenden Adernpaare, RJ45-Buchse, MDI-X-Modus 10/100/1000-Mbit/s-Twisted-Pair-Anschluss Diese Anschlüsse sind als RJ45-Buchsen ausgeführt. 10/100/1000-Mbit/s-TP-Ports ermöglichen den Anschluss von Endge- räten oder unabhängigen Netzsegmenten nach dem Standard IEEE 802.3 10BASE-T/100BASE-TX/1000BASE-T.
-
Seite 49: Anzeigeelemente
100-Mbit/s-LWL-Ports ermöglichen den Anschluss von Endgeräten oder unabhängigen Netzsegmenten nach dem Standard IEEE 802.3 100BASE-FX. Diese Ports unterstützen: Voll- und Halbduplex-Betrieb Lieferzustand: Vollduplex Anmerkung: Stellen Sie sicher, dass Sie LH-Ports nur mit LH-Ports, SM- Ports nur mit SM-Ports und MM-Ports nur mit MM-Ports verbinden. 1 Gbit/s-LWL-Anschluss ... -
Seite 50: Portstatus
FAULT Stand by Abb. 28: Gerätestatus-LEDs P - Power (grün/gelbe LED) leuchtet grün beide Versorgungsspannungen liegen an leuchtet gelb nur eine Versorgungsspannung (P1 oder P2) liegt an leuchtet nicht Versorgungsspannungen P1 und P2 sind zu niedrig FAULT - erkannter Fehler, Meldekontakt (rote LED) leuchtet rot Der Meldekontakt ist offen, d.h. -
Seite 51: Grundeinstellungen Vornehmen
Abb. 29: Portstatus-LEDs 1 – Portstatus-LEDs bei einzeln oder einreihig angeordneten RJ45- Buchsen: eine grüne und eine gelbe LED pro Port 2 – Portstatus-LEDs bei doppelreihig angeordneten RJ45-Buchsen: eine LED pro Port, die entweder gelb oder grün leuchtet. 3 – Portstatus-LEDs bei DSC, ST, SFP LS - Linkstatus (grüne LED) leuchtet nicht keine gültige Verbindung. -
Seite 52: Usb-Schnittstelle
Ethernet-Ports: Linkstatus wird nicht ausgewertet (Meldekontakt) Optische 100 Mbit/s-Ports: 100 Mbit/s Fullduplex Alle anderen Ports: Autonegotiation Ring-Manager ausgeschaltet (DIP-Schalter RM und Stand by: ON) Stand-by-Kopplung ausgeschaltet (DIP-Schalter RM und Stand by: Port 4 = Steuerport, Port 3 = Kopplungsport für red. Ringkopplung ... -
Seite 53: Wartung
Eine Beschreibung der V.24-Schnittstelle finden Sie im „Anwender-Hand- buch Grundkonfiguration“ auf der CD-ROM. Wartung Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Einsatz von Verschleißteilen verzichtet. Die dem Verschleiß unterlie- genden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktlebenszeit überdauern. -
Seite 54: Demontage
Demontage Demontage des Gerätes von der Hutschiene Um das Gerät von der Hutschiene zu demontieren, fahren Sie mit einem Schraubendreher waagerecht unterhalb des Gehäuses in den Verriegelungsschieber, ziehen diesen - ohne den Schraubendreher zu kippen - nach unten und klappen das Gerät nach oben. RS20/RS30/RS40 RS22/RS32 Demontage des Gerätes von der Wandmontageplatte... -
Seite 55: Technische Daten
Technische Daten Allgemeine technische Daten Abmessungen RS20-0400... 47 mm × 131 mm × 111 mm B × H × T RS20-08..., RS20-09..., RS30-0802 74 mm × 131 mm × 111 mm RS20-16..., RS20-17..., RS30-1602 110 mm × 131 mm × 111 mm RS20-24..., RS20-25..., RS30-2402 110 mm ×... - Seite 56 PoE-Netzteil Nennspannung AC 110 V ... 230 V, 50 Hz ... 60 Hz RPS90/48V HV Spannungsbereich AC 90 - 265 V, 47 - 63 Hz (inkl. max. Toleranzen) Stromaufnahme bei 110 V AC 1,00 A Stromaufnahme bei 230 V AC 0,50 A Nennspannung DC 60 - 250 V...
-
Seite 57: Emv Und Festigkeit
Betriebstempe- RS20/RS30/RS40 Standard: 0 °C bis +60 °C ratur Extended: -40 °C bis +70 °C RS22-..., RS32-... Standard: 0 °C bis +60 °C Extended: -40 °C bis +60 °C RS40-...B... (ATEX) Temperature Code T4: Standard (S) 0 °C ... +60 °C RS40-...B... -
Seite 58: Netzausdehnung
EMV-Störaussendung FCC 47 CFR Part Class A Germanischer Klassifikations- und Bauvorschriften VI-7-3 — Lloyd Part 1 Ed.2001 Festigkeit Vibration IEC 60068-2-6 Test FC Prüfschärfegrade nach IEC 61131-2 Germanischer Lloyd Richtlinien für die — Durchführung von Baumusterprüfungen Teil 1 IEC 870-2-2 Tabelle 3 Normal Installation —... - Seite 59 c. Entfernungen von bis zu 3 km erreichbar, 1000 MHz×km (1300 nm) d. mit LWL-Adapter nach IEEE 802.3-2002 clause 38 (single-mode fiber offset-launch mode conditioning patch cord) e. inklusive 2,5 dB Systemreserve bei Einhaltung der Faserdaten Produkt- Wellen- Wellen- Faser System- Beispiel Faser-...
- Seite 60 Produkt- Wellen- Faser System- Beispiel Faser- BLP/ code länge dämp- für LWL- dämpfung Dispersion fung Leitungs- länge -L2, -LL LH 1550 nm 9/125 µm 7-29 dB 24-86 km 0,3 dB/km; 19 ps/(nm×km) -G2, -GG LH+ 1550 nm 9/125 µm 14-47 dB 67-176 km 0,25 dB/km; 19 ps/(nm×km) Tab.
- Seite 61 Gerätename Geräteausführung Maximale Leistungs- Leistungs- abgabe aufnahme RS20-1700-... RS22-1700-... 3xFX-Port 13,7 W 46,7 Btu (IT)/h RS20-2500-... RS22-2500-... 3xFX-Port 16,4 W 56,0 Btu (IT)/h 4 Uplink-Ports: RS30-0802-... RS32-0802-... 4xFX-Port 12,7 W 43,3 Btu (IT)/h RS30-1602-... RS32-1602-... 4xFX-Port 16,8 W 57,3 Btu (IT)/h RS30-2402-...
-
Seite 62: Lieferumfang
Lieferumfang Gerät Lieferumfang RS20-..., RS30-..., RS40-..., Gerät RS22-... oder RS32-... Klemmblock für Versorgungsspannung und Meldekontakt Anwender-Handbuch Installation und CD-ROM RS22-16..., RS22-17..., Zusätzlich: Ferrit mit Schlüssel RS22-24..., RS22-25... Bestellnummern/Produktbezeichnung Sie finden Bestellnummern und Produktbezeichnungen des RS20/30 und RS40 im Kapitel Kombinationsmöglichkeiten. Siehe „Kombinationsmöglichkeiten beim RS20/30”... -
Seite 63: Zugrundeliegende Normen Und Standards
Besonderes Zubehör für die Gerätevarianten RS22/RS32 Bestellnummer RSR-Wandmontageplatte, Breite 120 mm 943 971-001 RSR-Wandmontageplatte, Breite 90 mm 943 971-002 RSR-Wandmontageplatte, Breite 60 mm 943 971-003 PoE-Netzteil RPS 90/48V HV (High Voltage) 943 979-001 PoE-Netzteil RPS 90/48V HV (High Voltage) mit Conformal Coating 943 979-101 PoE-Netzteil RPS 90/48V LV (Low Voltage) 943 980-001 PoE-Netzteil RPS 90/48V LV (Low Voltage) mit Conformal Coating... - Seite 64 Standard, wenn das Zertifizierungskennzeichen auf dem Gehäuse steht. Schiffszertifizierungen mit Ausnahme von Germanischer Lloyd jedoch stehen ausschließlich in den Produktinformationen unter www.hirschmann.com. Verwenden Sie geschirmte Twisted-Pair-Kabel, um die höheren EMV- Anforderungen für die einzelnen Zulassungen zu erfüllen. Installation RS20/22/30/32/40...
-
Seite 65: Weitere Unterstützung
Weitere Unterstützung Technische Fragen Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Unser Support steht Ihnen zur Verfügung unter https://hirschmann-support.belden.eu.com...
