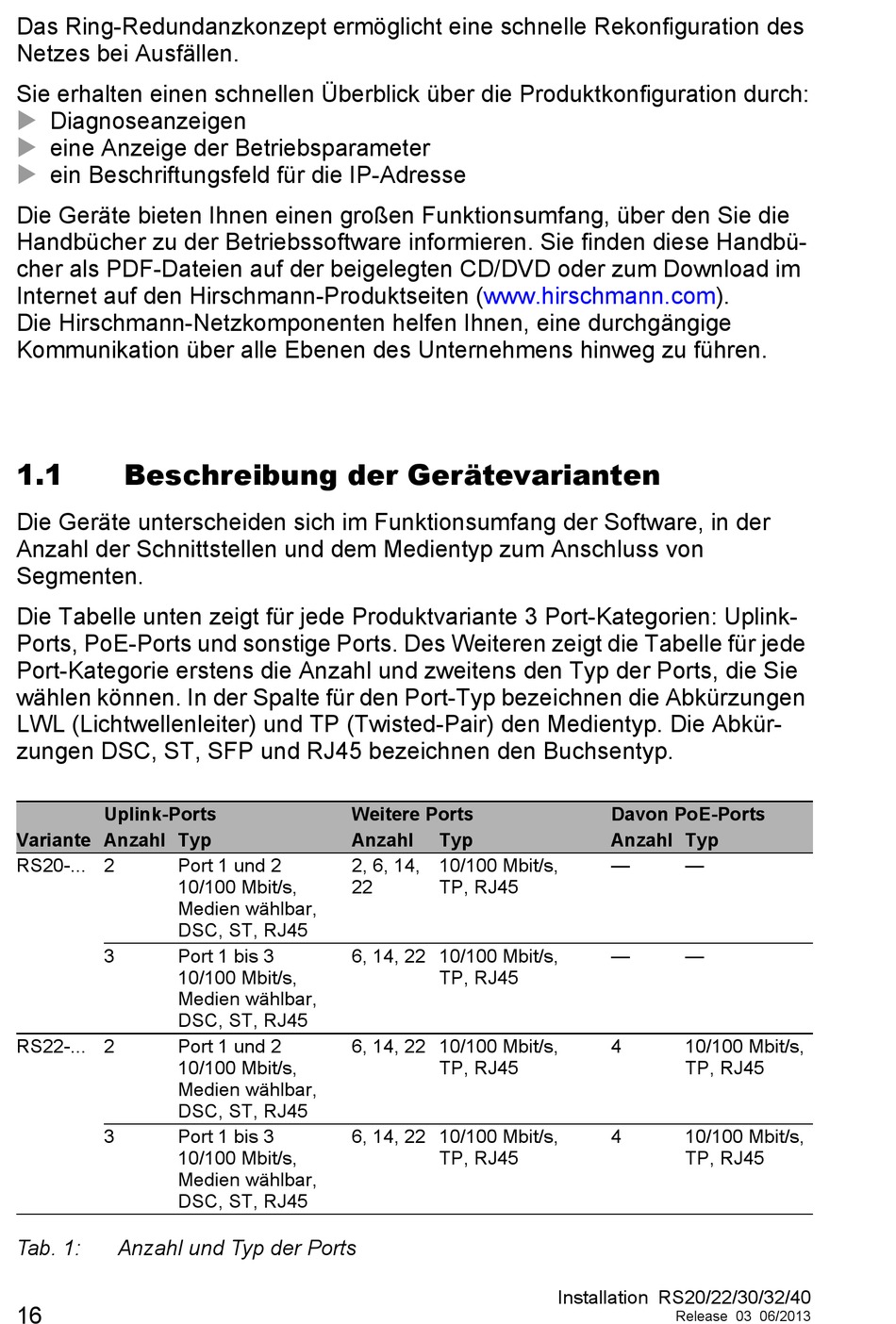

Das Ring-Redundanzkonzept ermöglicht eine schnelle Rekonfiguration des
Netzes bei Ausfällen.
Sie erhalten einen schnellen Überblick über die Produktkonfiguration durch:
Diagnoseanzeigen
eine Anzeige der Betriebsparameter
ein Beschriftungsfeld für die IP-Adresse
Die Geräte bieten Ihnen einen großen Funktionsumfang, über den Sie die
Handbücher zu der Betriebssoftware informieren. Sie finden diese Handbü-
cher als PDF-Dateien auf der beigelegten CD/DVD oder zum Download im
Internet auf den Hirschmann-Produktseiten (www.hirschmann.com).
Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige
Kommunikation über alle Ebenen des Unternehmens hinweg zu führen.
1.1
Beschreibung der Gerätevarianten
Die Geräte unterscheiden sich im Funktionsumfang der Software, in der
Anzahl der Schnittstellen und dem Medientyp zum Anschluss von
Segmenten.
Die Tabelle unten zeigt für jede Produktvariante 3 Port-Kategorien: Uplink-
Ports, PoE-Ports und sonstige Ports. Des Weiteren zeigt die Tabelle für jede
Port-Kategorie erstens die Anzahl und zweitens den Typ der Ports, die Sie
wählen können. In der Spalte für den Port-Typ bezeichnen die Abkürzungen
LWL (Lichtwellenleiter) und TP (Twisted-Pair) den Medientyp. Die Abkür-
zungen DSC, ST, SFP und RJ45 bezeichnen den Buchsentyp.
Uplink-Ports
Variante Anzahl Typ
RS20-... 2
Port 1 und 2
10/100 Mbit/s,
Medien wählbar,
DSC, ST, RJ45
3
Port 1 bis 3
10/100 Mbit/s,
Medien wählbar,
DSC, ST, RJ45
RS22-... 2
Port 1 und 2
10/100 Mbit/s,
Medien wählbar,
DSC, ST, RJ45
3
Port 1 bis 3
10/100 Mbit/s,
Medien wählbar,
DSC, ST, RJ45
Tab. 1:
Anzahl und Typ der Ports
16
Weitere Ports
Anzahl
Typ
2, 6, 14,
10/100 Mbit/s,
22
TP, RJ45
6, 14, 22 10/100 Mbit/s,
TP, RJ45
6, 14, 22 10/100 Mbit/s,
TP, RJ45
6, 14, 22 10/100 Mbit/s,
TP, RJ45
Davon PoE-Ports
Anzahl Typ
—
—
—
—
4
10/100 Mbit/s,
TP, RJ45
4
10/100 Mbit/s,
TP, RJ45
Installation RS20/22/30/32/40
Release 03 06/2013
