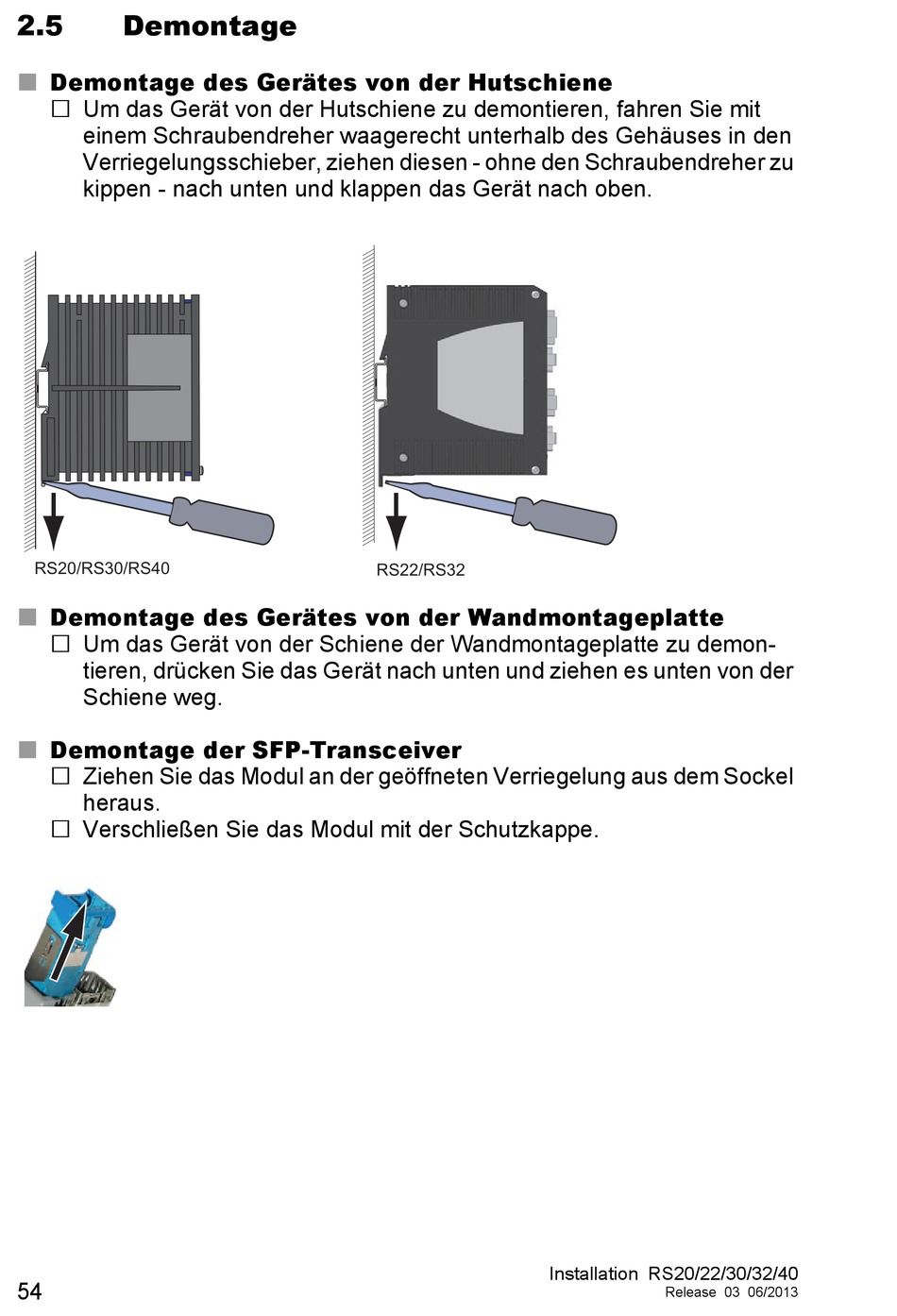

2.5
Demontage
Demontage des Gerätes von der Hutschiene
Um das Gerät von der Hutschiene zu demontieren, fahren Sie mit
einem Schraubendreher waagerecht unterhalb des Gehäuses in den
Verriegelungsschieber, ziehen diesen - ohne den Schraubendreher zu
kippen - nach unten und klappen das Gerät nach oben.
RS20/RS30/RS40
Demontage des Gerätes von der Wandmontageplatte
Um das Gerät von der Schiene der Wandmontageplatte zu demon-
tieren, drücken Sie das Gerät nach unten und ziehen es unten von der
Schiene weg.
Demontage der SFP-Transceiver
Ziehen Sie das Modul an der geöffneten Verriegelung aus dem Sockel
heraus.
Verschließen Sie das Modul mit der Schutzkappe.
54
RS22/RS32
Installation RS20/22/30/32/40
Release 03 06/2013
