2

Montage und Inbetriebnahme

Die Geräte sind für die Praxis in der rauen Industrie-Umgebung entwickelt.
Dementsprechend einfach ist die Installation.
Das Gerät wird in betriebsbereitem Zustand ausgeliefert.
In der Praxis hat sich folgende thematische Reihenfolge bei der Montage des
Gerätes bewährt:
Auspacken und Prüfen

Montage der SFP-Module (optional)

Verdrahtung der Netzteilanschlüsse für Versorgungsspannung und
Meldekontakt
Montage des Gerätes, Erdung
Inbetriebnahme
Anschluss der Datenleitungen
2.1 Montage des Gerätes
2.1.1 Auspacken und Prüfen
Überprüfen Sie, ob das Paket komplett ausgeliefert wurde
„Lieferumfang").
Überprüfen Sie die Einzelteile auf Transportschäden.
2.1.2 Montage der SFP-Module (optional)
1

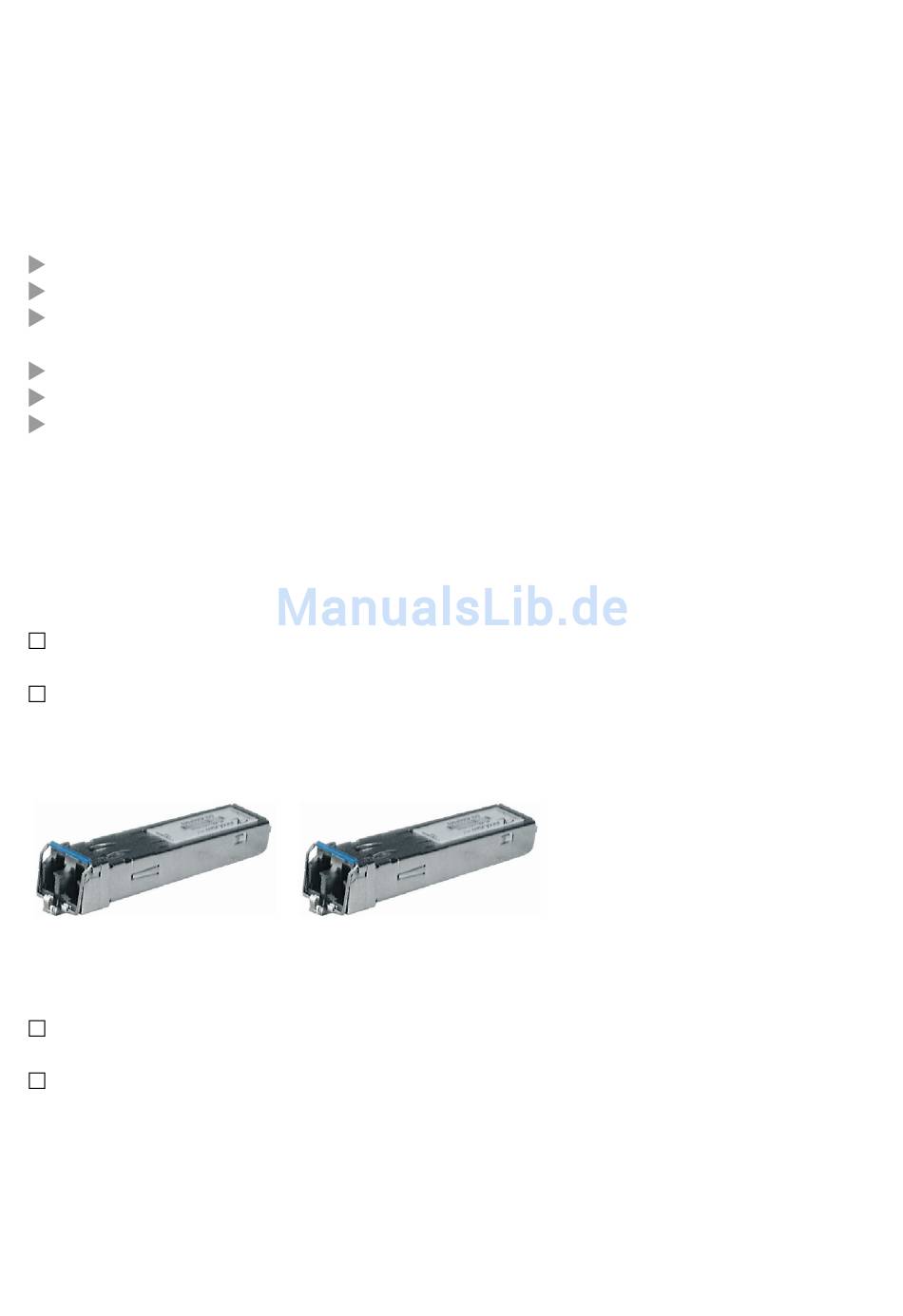

Abb. 7: 1 - Fast EHTERNET Fiberoptic SFP-Modul
2 - Gigabit ETHERNET Fiberoptic SFP-Modul
Vor der Befestigung eines SFP-Moduls entfernen Sie zunächst die
Schutzkappe über dem Sockel.
Schieben Sie das SFP-Modul mit geschlossener Verriegelung in den
Sockel, bis es hörbar einrastet.
Hinweis: Setzen Sie ausschließlich SFP-Module von Hirschmann ein
Seite 47 „Zubehör").
20
2
(siehe Seite 47
(siehe
MACH 1000
Release 01 11/09
