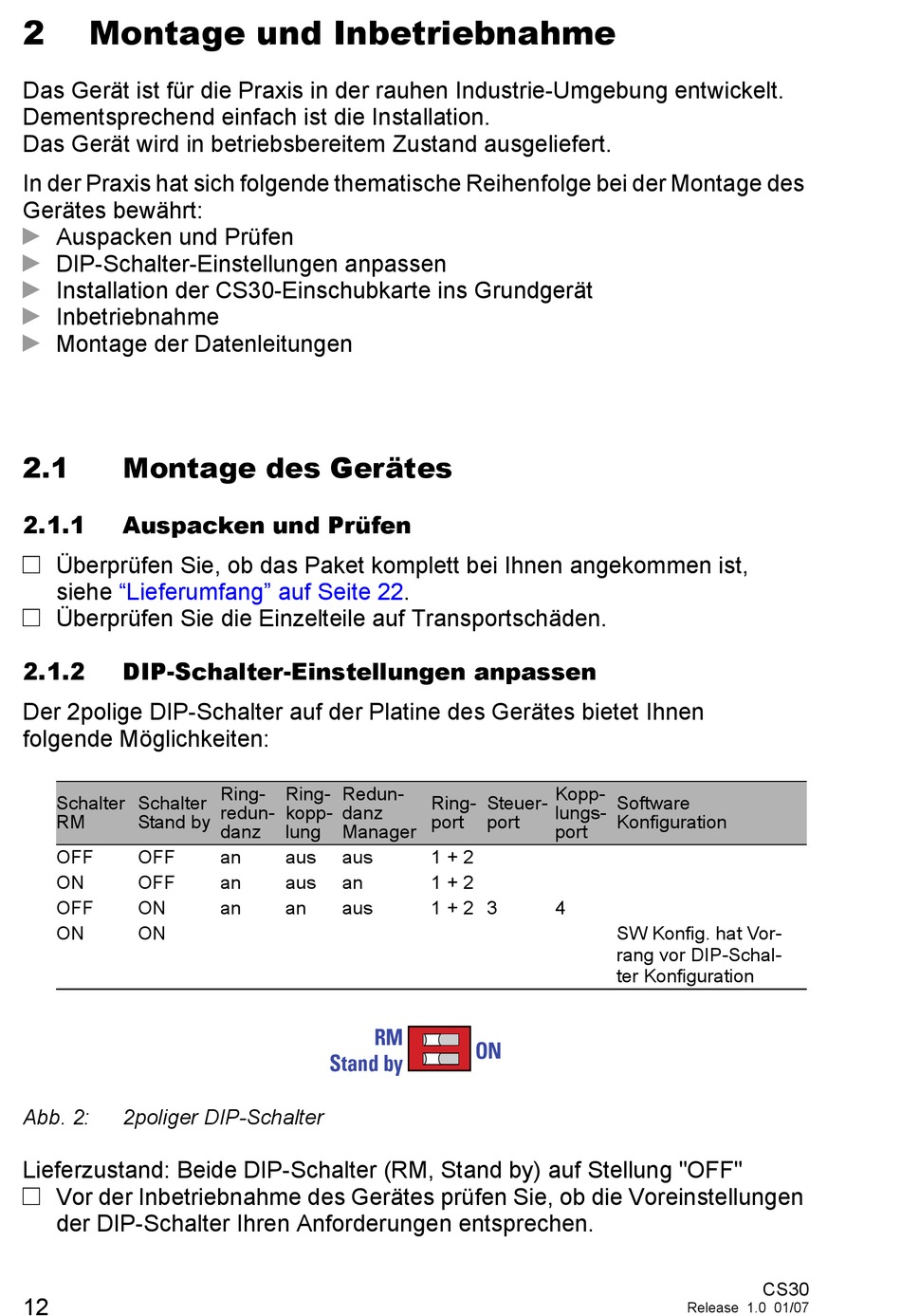

Montage und Inbetriebnahme
Das Gerät ist für die Praxis in der rauhen Industrie-Umgebung entwickelt.
Dementsprechend einfach ist die Installation.
Das Gerät wird in betriebsbereitem Zustand ausgeliefert.
In der Praxis hat sich folgende thematische Reihenfolge bei der Montage des
Gerätes bewährt:
D
Auspacken und Prüfen
D
DIP-Schalter-Einstellungen anpassen
D
Installation der CS30-Einschubkarte ins Grundgerät
D
Inbetriebnahme
D
Montage der Datenleitungen
2.1
Montage des Gerätes
2.1.1
Auspacken und Prüfen
V Überprüfen Sie, ob das Paket komplett bei Ihnen angekommen ist,
siehe
"Lieferumfang" auf Seite
V Überprüfen Sie die Einzelteile auf Transportschäden.
2.1.2
DIP-Schalter-Einstellungen anpassen
Der 2polige DIP-Schalter auf der Platine des Gerätes bietet Ihnen
folgende Möglichkeiten:
Schalter
Schalter
RM
Stand by
OFF
OFF
ON
OFF
OFF
ON
ON
ON
Abb. 2:
2poliger DIP-Schalter
Lieferzustand: Beide DIP-Schalter (RM, Stand by) auf Stellung "OFF"
V Vor der Inbetriebnahme des Gerätes prüfen Sie, ob die Voreinstellungen
der DIP-Schalter Ihren Anforderungen entsprechen.
12
22.
Ring-
Ring-
Redun-
redun-
kopp-
danz
danz
lung
Manager
an
aus
aus
an
aus
an
an
an
aus
RM
Stand by
Kopp-
Ring-
Steuer-
lungs-
port
port
port
1 + 2
1 + 2
1 + 2 3
4
ON
Software
Konfiguration
SW Konfig. hat Vor-
rang vor DIP-Schal-
ter Konfiguration
CS30
Release 1.0 01/07
