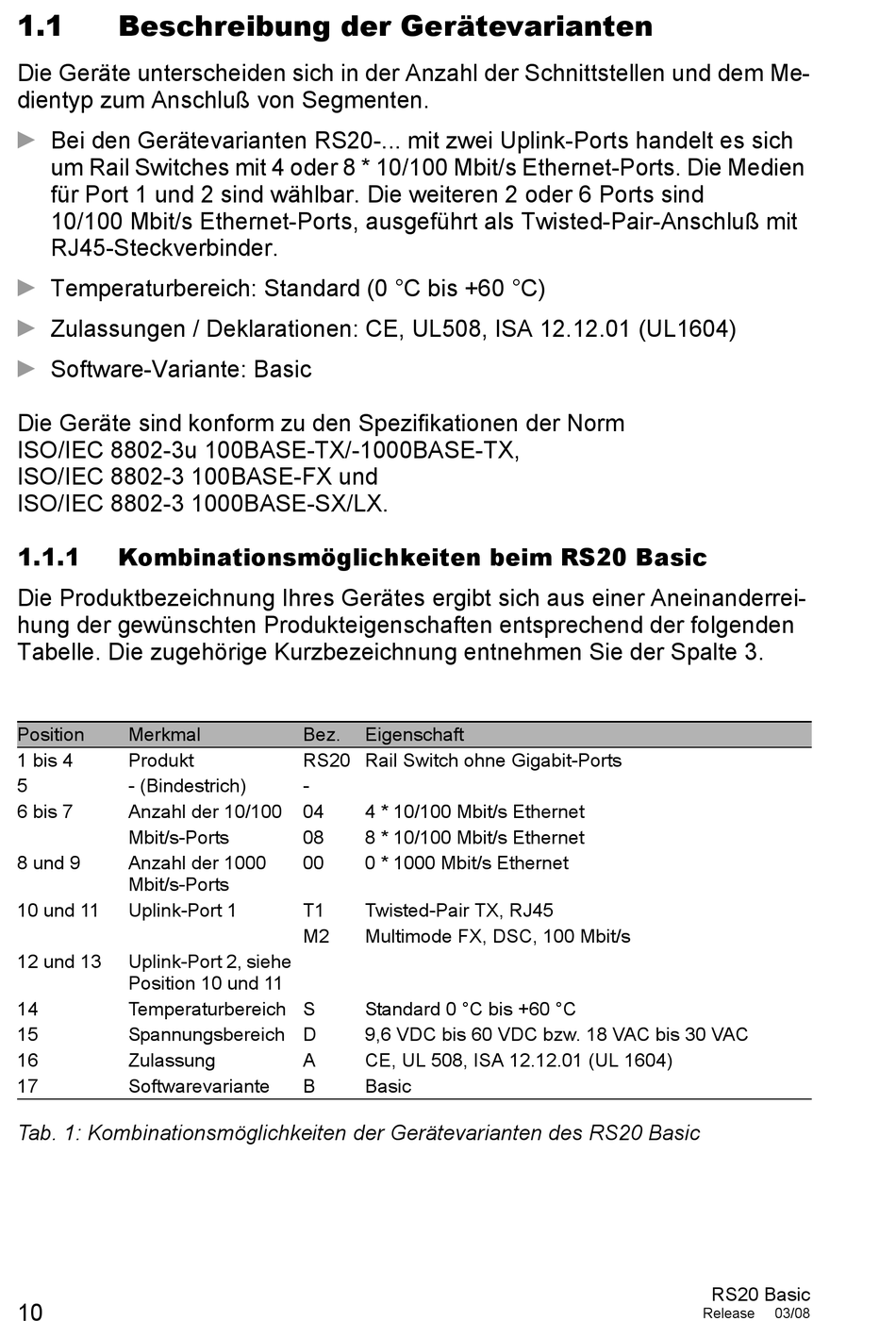

1.1
Beschreibung der Gerätevarianten
Die Geräte unterscheiden sich in der Anzahl der Schnittstellen und dem Me-
dientyp zum Anschluß von Segmenten.
D
Bei den Gerätevarianten RS20-... mit zwei Uplink-Ports handelt es sich
um Rail Switches mit 4 oder 8 * 10/100 Mbit/s Ethernet-Ports. Die Medien
für Port 1 und 2 sind wählbar. Die weiteren 2 oder 6 Ports sind
10/100 Mbit/s Ethernet-Ports, ausgeführt als Twisted-Pair-Anschluß mit
RJ45-Steckverbinder.
D
Temperaturbereich: Standard (0 °C bis +60 °C)
D
Zulassungen / Deklarationen: CE, UL508, ISA 12.12.01 (UL1604)
D
Software-Variante: Basic
Die Geräte sind konform zu den Spezifikationen der Norm
ISO/IEC 8802-3u 100BASE-TX/-1000BASE-TX,
ISO/IEC 8802-3 100BASE-FX und
ISO/IEC 8802-3 1000BASE-SX/LX.
1.1.1
Kombinationsmöglichkeiten beim RS20 Basic
Die Produktbezeichnung Ihres Gerätes ergibt sich aus einer Aneinanderrei-
hung der gewünschten Produkteigenschaften entsprechend der folgenden
Tabelle. Die zugehörige Kurzbezeichnung entnehmen Sie der Spalte 3.
Position
Merkmal
1 bis 4
Produkt
5
- (Bindestrich)
6 bis 7
Anzahl der 10/100
Mbit/s-Ports
8 und 9
Anzahl der 1000
Mbit/s-Ports
10 und 11
Uplink-Port 1
12 und 13
Uplink-Port 2, siehe
Position 10 und 11
14
Temperaturbereich S
15
Spannungsbereich D
16
Zulassung
17
Softwarevariante
Tab. 1: Kombinationsmöglichkeiten der Gerätevarianten des RS20 Basic
10
Bez.
Eigenschaft
RS20 Rail Switch ohne Gigabit-Ports
-
04
4 * 10/100 Mbit/s Ethernet
08
8 * 10/100 Mbit/s Ethernet
00
0 * 1000 Mbit/s Ethernet
T1
Twisted-Pair TX, RJ45
M2
Multimode FX, DSC, 100 Mbit/s
Standard 0 °C bis +60 °C
9,6 VDC bis 60 VDC bzw. 18 VAC bis 30 VAC
A
CE, UL 508, ISA 12.12.01 (UL 1604)
B
Basic
RS20 Basic
Release
03/08
