Bezugsdämpfungs-Schwellwerte für Wandler
Ausgangs- Mindest-
Frequenz Frequenz
(Hz) (Hz)
732,4 727
1037,6 1033
1464,8 1460
2075,2 2070
2929,7 2925
4150,4 4145
5859,4 5855
Tabelle 3: Nominaler Schalldruckpegel der Sonde im Schallkanal in dB SPL

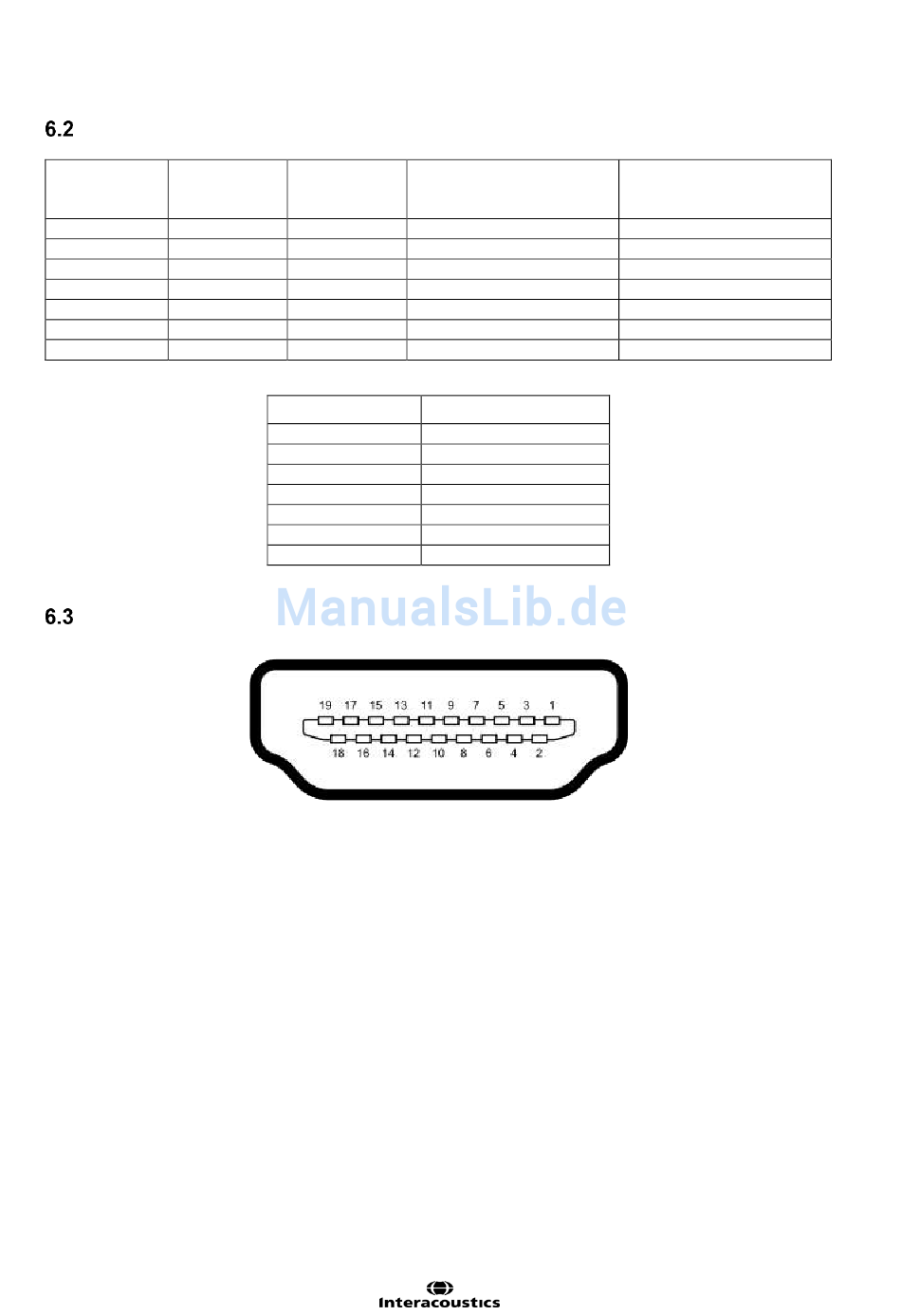

Steckerbelegung

Anschlussbelegung der Sonde:
Pin 1 Empfänger +
Pin 2 Empfänger Abschirmung
Pin 3
Empfänger -
Pin 4 Reserviert
Pin 5 Abschirmung
Pin 6 Reserviert
Pin 7 Mic Power +
Pin 8
Mic Shield
Pin 9 Mic Out
Pin 10 Mic Power -
Tabelle
2: Frequenz und Intensität mit G.R.A.S. RA0045 OES
Maximal-
Frequenz
(Hz)
737
1043
1470
2080
2935
4155
5865
Frequenz [Hz]
732,4
1037,6
1464,8
2075,2
2929,7
4150,4
5859,4
Typ A HDMI-Buchse (weiblich)
Min.
Schalldruckpegel (dB
SPL)
83
85
88
92
92
85
76
IEC 60711, RA-0045
88,0
90,0
93,5
97,8
97,8
90,6
81,9
Pin 11 Unbelegt
Pin 12 Unbelegt
Pin 13
Unbelegt
Pin 14 Reserviert
Pin 15 Kommunikation Spannung
Pin 16 Kommunikation Daten
Pin 17 Erdung
Pin 18
+3,3 V
Pin 19 Erdung
Seite 55
