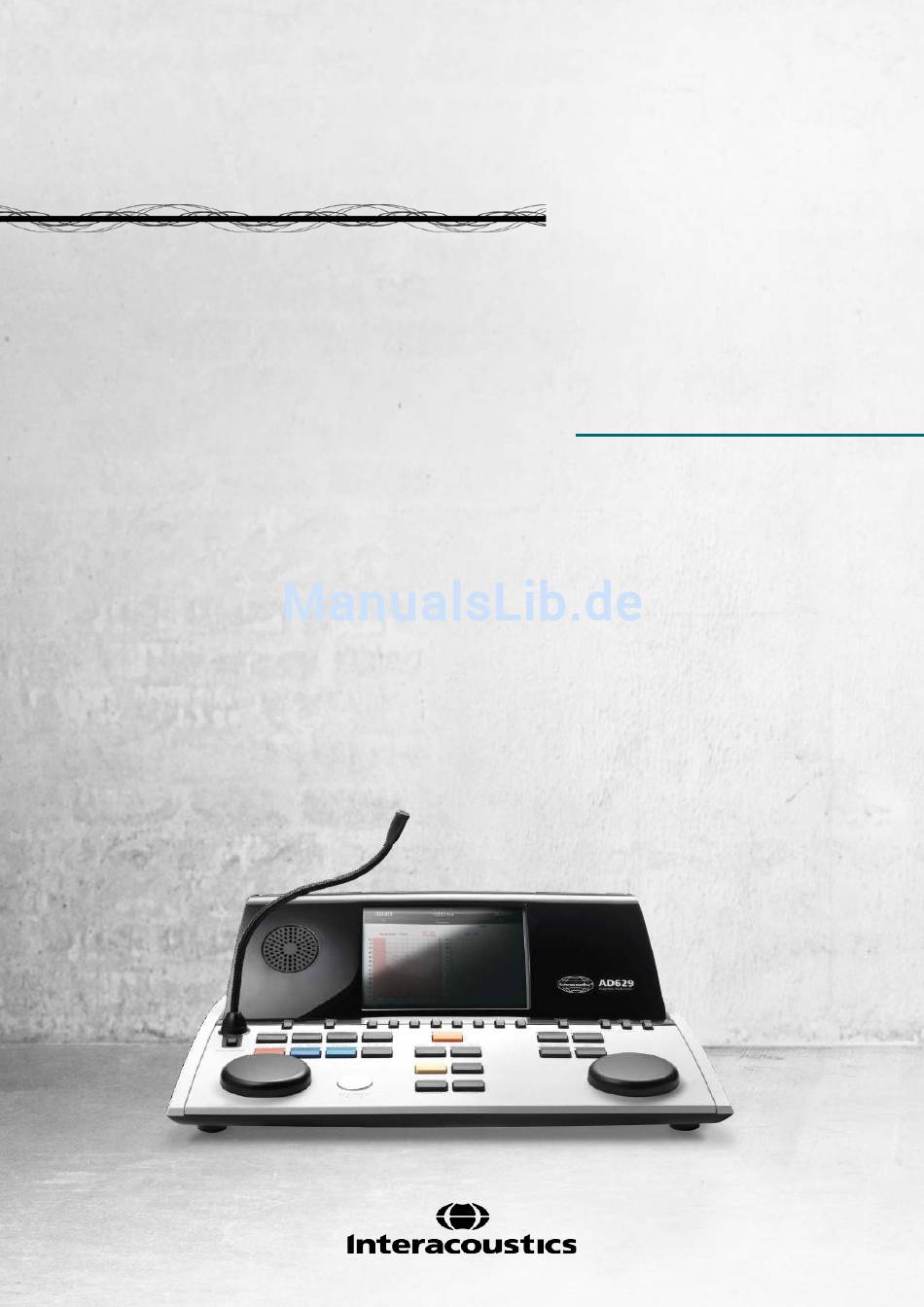

Seite 1 Instructions for Use AD629 Diagnostic Audiometer Instructions for Use Gebrauchsanweisung Instructions d’utilisation Bruksanvisning Käyttöohjeet Οδηγίες χρήσης Istruzioni per l'uso Instruções de Utilização Brugsanvisning Návod k použitı ́ Gebruikshandleiding Manual de instrucciones Instrukcja obsługi Naudojimo instrukcijos Upute za uporabu Bruksanvisning Használati útmutató...
Seite 53 Gebrauchsanweisung – DE Klinisches Audiometer AD629...
Seite 55 3.9.4 Client Upload (Kunden hochladen) ................. 37 3.9.5 Session Download (Untersuchung herunterladen) ..........38 3.10 Hybrid (Online-/PC-gesteuerter)-Modus ................39 WARTUNG ..........................41 Allgemeine Pflegehinweise ....................41 So werden Interacoustics-Produkte gereinigt: ..............42 Hinweise zu Reparaturen ....................43 Garantie ..........................43...
Seite 56 ALLGEMEINE TECHNISCHE DATEN ..................45 Bezugsdämpfungs-Schwellwerte für Wandler (Transducer) ..........48 Für jede Testfrequenz verfügbare maximale Hörpegeleinstellungen ....... 48 Stiftzuweisungen ....................... 48 Elektromagnetische Verträglichkeit (EMV) ............... 48...
Seite 57: Einleitung
1.2 Beabsichtigter Zweck Das Audiometer AD629 ist als Gerät zur Diagnose des Hörverlusts konzipiert. Leistung und Spezifität für diese Art von Gerät basieren auf den vom Benutzer eingestellten Testeigenschaften und können je nach Umgebung und Betriebsbedingungen variieren. Die Diagnose des Hörverlustes mit dieser Art von diagnostischem Audiometer ist abhängig von der Zusammenarbeit mit dem Patienten.
Seite 58: Warnungen
AD629 Gebrauchsanweisung - DE Seite Das AD629 umfasst die folgenden serienmäßig mitgelieferten und optionalen Teile Audiometrischer Kopfhörer DD45   Mitgelieferte Teile Knochenleiter B71   APS3 Patientenreaktionstaste   Schwanenhalsmikrophon   Stromkabel   Bedienungsanleitungs-CD   Mehrsprachige CE-Bedienungsanweisung Optionale Zusatzteile Diagnostic Suite Software OtoAccess Datenbank Ohrmuscheln Amplivox 21925, Lärmschutzkopfhörer...
Seite 59: Auspacken Und Installation
Das Ausfüllen des Rücksendeberichts hilft uns also sehr weiter und ist Ihre beste Garantie, dass das Problem zu Ihrer Zufriedenheit behoben wird. Aufbewahrung Wenn Sie das AD629 über einen längeren Zeitraum lagern müssen, stellen Sie bitte sicher, dass es unter den Bedingungen gelagert wird, die im Abschnitt „Technische Daten“ aufgeführt sind:...
Seite 60: Kennzeichen
Dieses Symbol bedeutet, dass dieses Produkt zwecks Entsorgung an eine spezielle Entsorgungseinrichtung für Rückgewinnung und Recycling zu senden ist. Das CE-Zeichen besagt, dass Interacoustics A/S die Anforderungen des Anhangs II der Richtlinie für Medizinprodukte 93/42/EWG erfüllt. Der TÜV Product Service, ID-Nr. 0123, hat das Qualitätssystem zugelassen.
Seite 61 Beim Zerlegen oder Zerbrechen von Batterien bzw. wenn diese Feuer oder hohen Temperaturen ausgesetzt werden, können sie explodieren oder Verbrennungen verursachen. Nicht kurzschließen. Ohne Zustimmung von Interacoustics dürfen keinerlei Änderungen an diesem Gerät gemacht werden. Interacoustics stellt auf Anfrage Schaltpläne, Bauteilelisten, Beschreibungen, Anweisungen zur Kalibrierung oder andere Informationen bereit, die dem Wartungspersonal die Reparatur jener Geräteteile des...
Seite 62 AD629 Gebrauchsanweisung - DE Seite Obwohl das Instrument die jeweiligen EMV-Anforderungen erfüllen, sind Vorkehrungen zu treffen, um unnötige Einwirkungen elektromagnetischer Felder, z. B. durch Mobiltelefone usw., zu vermeiden. Wird das Gerät neben anderen Instrumenten benutzt, ist darauf zu achten, dass keine gegenseitigen Störungen auftreten.
Seite 63: Erste Schritte - Einrichtung Und Installation
Forward- Mikro Der obere Teil des AD629 (Display-Halter) enthält Monitorlautsprecher. Auf der linken Seite des Instruments sind zwei Mini-Buchsen-Anschlüsse für ein Mikrofon und einen Kopfhörer – oder ein Headset – vorhanden. Diese dienen für einen Talk-Back-Kopfhörer/Lautsprecher (TB) und ein Talk-Forward-Mikrofon (TF). Daneben befinden sich zwei USB-Anschlüsse. Diese können zum Anschluss externer Drucker/Tastaturen und USB-Sticks zur Installation von Firmware/Material als Wave-Dateien verwendet werden.
Seite 64: Externe Anschlüsse Auf Der Rückseite - Standardzubehör
Mik. Wichtige Anmerkungen: • Zusätzlich zum Standard-Headset DD45 können noch drei weitere Luftleitungswandler verwendet werden (alle werden an den speziellen Ausgängen am AD629 angeschlossen): • HDA300: Für Hochfrequenz ist ein HF-Kopfhörer erforderlich • CIR33 Einsteckhörer zur Maskierung: Der Einsteckhörer CIR33 zur Maskierung verfügt über eine eingeschränkte Klangqualität, sodass er nur dafür geeignet ist, Rauschen für...
Seite 65: Kommunikation Mit Dem Patienten Und Mithören
AD629 Gebrauchsanweisung - DE Seite Kommunikation mit dem Patienten und Mithören Talk Forward Talk Forward wird über die „Talk Forward“-Taste (21) aktiviert. Das AD629 umfasst drei Mikrofonanschlüsse, die in der folgenden Priorität funktionieren (je nachdem, welche(s) Mikrofon(e) angeschlossen ist/sind): •...
Seite 66: Bedienung Des Audiometers
Seite Bedienung des Audiometers In der Abbildung unten sehen Sie eine Übersichtsdarstellung der Bedienkonsole auf der Vorderseite des AD629, einschließlich der Tasten, Regler und des Displays: Die Funktionen der einzelnen Tasten und Regler sind in der nachstehenden Tabelle beschrieben. Name(n)/Funktion(en)
Seite 67 AD629 Gebrauchsanweisung - DE Seite Masking / Channel 2 Zeigt die Maskierung oder den Intensitätsgrad für den Kanal 2 an, wie (Maskierung, Kanal 2) z. B.: 7-14 Funktionstasten Diese Tasten sind kontextsensitiv, ihre Funktion ist abhängig vom ausgewählten Testbildschirm. Wird in den Abschnitten zu den einzelnen Tests näher beschrieben.
Seite 68 Durch Aktivierung dieser Taste ist die Präsentation an den Patienten z. Überwachung 2) B. von einer CD über den eingebauten Monitor des AD629 oder das Überwachungs-Headset auf Kanal 1 oder 2 hörbar. Passen Sie die Verstärkung an, indem Sie die Taste eine Sekunde lang gedrückt halten.
Seite 69 AD629 Gebrauchsanweisung - DE Seite R Bone L (R Knochen L) Für Knochenleittests. • Erstes Drücken: Auswahl des rechten Ohrs für die Tests. • Zweites Drücken: Auswahl des linken Ohrs für die Tests. 1 FF 2 Bei Drücken auf „1 FF 2“ wird der Freifeld-Lautsprecher als Ausgang für Kanal 1 ausgewählt.
Seite 70 AD629 Gebrauchsanweisung - DE Seite Tone Switch / Enter Dient zur Tondarstellung, wobei die Leuchte „Tone“ (Ton) (4) (Tonumschaltung / aufleuchtet. Kann auch als Eingabetaste (Auswahl) benutzt werden. Eingabe) Masking Channel 2 Stellen Sie den Intensitätsgrad auf Kanal 2 oder die Maskierungslevel (Maskierung Kanal 2) (sofern eine Maskierung verwendet wird) ein.
Seite 71: Beschreibungen Der Testbildschirme Und Funktionstasten
AD629 Gebrauchsanweisung - DE Seite Beschreibungen der Testbildschirme und Funktionstasten Über die Taste „Test“ (20) sind die folgenden Tests verfügbar. Verwenden Sie die Drehregler (57)/(58) zur Auswahl des jeweiligen Testbildschirms: • • Stenger • ABLB – Fowler • „Ton im Geräusch“ – Langenbeck •...
Seite 72: Stenger-Test
AD629 Gebrauchsanweisung - DE Seite Funktionstaste Beschreibung Nur verfügbar, wenn „High Frequency“ (Hochfrequenz) (optionale Lizenz) am Instrument verfügbar ist. Wählt den HF-Hörer aus, der mit den separaten HF- Anschlüssen verbunden ist. Wählen Sie zwischen HL, MCL und UCL. Dazu halten Sie die Funktionstaste (10) gedrückt und wählen den erforderlichen Messtyp mit einem der...
Seite 73: Ton In Geräusch"-Test (Langenbeck-Test)
AD629 Gebrauchsanweisung - DE Seite Eine Beschreibung der Funktionen der Funktionstasten (10), (13), (14), (15), (16), (17) finden Sie im Abschnitt „Tonumschaltung“ oben. „Ton in Geräusch“-Test (Langenbeck-Test) Eine Beschreibung der Funktionen der Funktionstasten (10), (13), (14), (15), (16), (17) finden Sie im Abschnitt „Tonumschaltung“...
Seite 74: Sprachtest
AD629 Gebrauchsanweisung - DE Seite Die Symbole für den Weber-Test entsprechen den Soft-Tasten: Rechts gehört In der Mitte gehört Links gehört Nicht gehört Keine Reaktion Sprachtest Sprachtests können über vorab aufgezeichnete Wave-Dateien (26) (sofern installiert), das Mikrofon (27) oder den CD-Eingang (28) durchgeführt werden.
Seite 75 AD629 Gebrauchsanweisung - DE Seite Halten Sie die Taste „Mic“ (Mikro) (27) und CD (28) gedrückt, um den CD-Eingangspegel zu justieren. Stellen Sie die Pegel ein, bis Sie am VU-Messgerät einen Mittelwert von ca. 0 dB VU erreicht haben. Achtung: Wenn das Sprach- und das Kalibrierungssignal nicht denselben Pegel aufweisen, ist eine manuelle Korrektur des jeweiligen Signals erforderlich.
Seite 76: Sprache - Ch2On
AD629 Gebrauchsanweisung - DE Seite Beginnen Sie, die Wave-Dateien wiederzugeben. Stoppen Sie die Wiedergabe der Wave-Dateien. Wenn der Wellendateitest gestartet wird, stellen sich die F-Tasten auf den Aufzeichnungsmodus um. Wurde das Protokoll nach Abspielen des Worts auf „Continue/Timeout“ (Fortfahren/Ende der Testzeit) eingestellt, erscheint das Wort im Aufzeichnungsmodus grau und erfordert die Eingabe des Bedieners.
Seite 77 AD629 Gebrauchsanweisung - DE Seite Hughson-Westlake-Test Hughson Westlake ist ein automatisches Reinton-Testverfahren. Der Schwellenwert beim Hören ist als 2 von 3 (oder 3 von 5) richtigen Reaktionen bei einem bestimmten Pegel bei Testverfahren mit einer Steigung von 5 dB und einer Verringerung von 10 dB definiert.
Seite 78 AD629 Gebrauchsanweisung - DE Seite Der Békésy-Test Békésy ist eine Art automatische Audiometrie. Dieser Test ist diagnostisch von großer Bedeutung, da er die Ergebnisse in fünf Kategorien (nach Jerger, et al) einstuft, wodurch sich die Reaktionen auf Dauer- und Impulstöne vergleichen lassen. Der Békésy-Test ist ein Test mit fester Frequenz. Es kann Reinton- oder Schmalbandrauschen ausgewählt werden.
Seite 79 AD629 Gebrauchsanweisung - DE Seite QuickSIN-Test Probleme mit dem Hören bei Hintergrundgeräuschen ist eine gängige Beanstandung unter Hörsystemträgern. Daher ist die Messung des SNR-Verlustes (des Signal-Rauschverhältnis-Verlusts) von großer Bedeutung, da sich die Fähigkeit eines Menschen, Sprache unter Störgeräuschen zu verstehen, nicht verlässlich anhand des Reinton-Audiogramms prognostizieren lässt.
Seite 80 AD629 Gebrauchsanweisung - DE Seite SISI-Test Beim SISI-Test wird die Fähigkeit zur Erkennung eines Intensitätsanstiegs von 1 dB während einer Reihe von Reinton-Ausstößen, die mit 20 dB über dem Reinton-Schwellenwert für die Testfrequenz abgegeben werden, getestet. Bei diesem Test kann zwischen cochlearen und retrocochlearen Störungen unterschieden werden, da ein Patient mit cochlearen Störungen in der Lage ist, die Inkremente von 1 dB...
Seite 81 „update_mha.mywavefiles.bin“ (stellen Sie sicher, dass die Dateierweiterung „bin“ und nicht „zip“ ist) 2. Kopieren Sie die Dateien auf einen frisch als FAT32 formatierten USB-Speicherstick 3. Schließen Sie den Speicherstick an einem der USB-Anschlüsse am AD629 an. 4. Gehen Sie zu „Common Setup“ (Allgemeine Einstellung) und drücken Sie auf „Install“ (Installieren) 5.
Seite 82 AD629 Gebrauchsanweisung - DE Seite Hörverlust-Simulationstest Der HLS bietet eine Hörverlust-Simulation über die audiometrischen Kopfhörer oder das Hochfrequenz- Headset. Diese richtet sich im Wesentlichen an die Familienmitglieder des Hörgeschädigten. Dies ist ein wertvolles Tool, da ein Hörverlust in vielen Familien zu Frustration und Missverständnissen führen kann.
Seite 83: Setup (Einstellung)
Einstellungen. Ändern Sie die einzelnen Einstellungen mit dem linken Drehregler (57). Hier ist ein Beispiel aus dem Dialogfeld „Tone Settings“ (Toneinstellungen), wo der Schwerpunkt auf „Aided“ (Unterstützt) liegt: Eine detaillierte Beschreibung des Dialogfelds „Setting“ erhalten Sie in den Kurzanleitungen zum AD629, die Sie hier finden: http://www.interacoustics.com/AD629...
Seite 84: Gerätekonfiguration
AD629 Gebrauchsanweisung - DE Seite Gerätekonfiguration Der nachstehende Screenshot zeigt das Menü „Instrument settings“ (Geräteeinstellungen): Allgemeine Einstellungen Der nachstehende Screenshot zeigt das Menü „Common Settings“ (Allgemeine Einstellungen): Im Menü „Common Settings“ (Allgemeine Einstellungen) wird mit „Shift + Setup“ (Umschalten +...
Seite 85 AD629 Gebrauchsanweisung - DE Seite Funktionstasten Beschreibung Wählen Sie die Kundenliste aus. Installieren Sie neue Firmware oder Wave-Dateien vom USB-Stick. Deinstallieren Sie Elemente. Zur Aktivierung verwenden Sie die „Shift“ (Umschalten)-Taste. Zurück. Benutzereinstellung (Protokoll) speichern Über die Diagnostic Suite lassen sich unter „General Setup“ (Allgemeine Einstellung) neue audiometrische Symboldiagramme installieren.
Seite 86: Toneinstellung
AD629 Gebrauchsanweisung - DE Seite Toneinstellung Der nachstehende Screenshot zeigt die Einstellungen für die Reintontests: Funktionstaste Beschreibung Zeigt die Einstellungen für die Sprachbanane. Zurück. Benutzereinstellung (Protokoll) speichern...
Seite 87: Spracheinstellungen
AD629 Gebrauchsanweisung - DE Seite Spracheinstellungen Der nachstehende Screenshot zeigt die Einstellungen für die Sprachtests: Funktionstaste Beschreibung Phonem-Normkurven-Einstellungen. FF-Normkurven-Einstellungen. Zurück. Benutzereinstellung (Protokoll) speichern...
Seite 88: Autom. Einstellungen
AD629 Gebrauchsanweisung - DE Seite Autom. Einstellungen Funktionstaste Beschreibung Zurück. Benutzereinstellung (Protokoll) speichern Untersuchungen und Kunden Speichern Sie eine Untersuchung (22) nach dem Testen oder erstellen Sie alternativ eine neue Untersuchung, indem Sie „Shift“ (Umschalt) (18) gedrückt halten und dann die Taste „Save Session“...
Seite 89: Save Session (Untersuchung Speichern)
AD629 Gebrauchsanweisung - DE Seite Save Session (Untersuchung speichern) Funktionstasten Beschreibung Löschen Sie den ausgewählten Kunden. Bearbeiten Sie den ausgewählten Kunden. Erstellen Sie einen neuen Kunden. Kehren Sie zur Untersuchung zurück. Speichern Sie die Untersuchung unter dem ausgewählten Kunden. Kunden...
Seite 90: Drucken
Direkter Ausdruck: Hiermit können die Ergebnisse direkt nach den Tests ausgedruckt werden (über einen unterstützten USB-Drucker. Wenden Sie sich im Zweifelsfall an den Kundendienst von Interacoustics für eine Liste der unterstützten PC-Drucker). Das Logo auf dem Ausdruck kann über das Audiometer selbst (siehe unten) oder über die Diagnostic Suite konfiguriert werden (unter „General Setup“...
Seite 91 AD629 Gebrauchsanweisung - DE Seite 10. Klicken Sie auf „Start“. Je nach Größe Ihres USB-Sticks kann dies eine Zeitlang dauern. Wenn die Formatierung abgeschlossen ist, wird Ihnen eine Popup-Meldung eingeblendet, die Sie darüber informiert, dass die Formatierung erfolgreich war 11. Kopieren Sie „update_user.logo.bin“ auf den formatierten USB-Stick 12.
Seite 92: Diagnostic Suite
Die Konfiguration entspricht der im vorherigen Kapitel für die audiometrische Datenübertragung beschriebenen Konfiguration. Wichtig: Stellen Sie sicher, dass „AD629 (Version 2)“ (AD629 (Version 2) ausgewählt ist (und nicht „AD629“, dieser Eintrag bezeichnet die alte Version). PC-gesteuertes Instrument: Heben Sie die Auswahl dieses Kontrollkästchens auf, wenn der AD629 als Standalone-Audiometer (d.
Seite 93: Sync-Modus
Auf der Registerkarte „SYNC“ haben Sie folgende Optionen: Client upload (Kunden hochladen) – damit werden Kunden aus der Datenbank (Noah oder OtoAccess) in das AD629 hochgeladen. Der interne Speicher des AD629 umfasst bis zu 1000 Kunden und 50.000 Untersuchungen (Audiogrammdaten).
Seite 94: Session Download (Untersuchung Herunterladen)
Auf der linken Seite kann unter Verwendung der verschiedenen Suchkriterien nach dem Kunden in der Datenbank gesucht werden. Übertragen (laden) Sie den Kunden aus der Datenbank in den internen Speicher des AD629. Der interne Speicher des AD629 umfasst bis zu 1000 Kunden und 50.000 Untersuchungen (Audiogrammdaten).
Seite 95: Hybrid (Online-/Pc-Gesteuerter)-Modus
Hybrid (Online-/PC-gesteuerter)-Modus Die folgenden Screenshots zeigen die Registerkarte „AUD“ der Diagnostic Suite bei Betrieb des AD629 im „Hybrid-Modus“. In diesem Modus kann das AD629 „online“ mit dem PC verbunden sein – d. h. es ist ein echtes Hybrid- Audiometer: •...
Seite 96 AD629 Gebrauchsanweisung - DE Seite...
Seite 97: Wartung
AD629 Gebrauchsanweisung - DE Seite 4 Wartung 4.1 Allgemeine Pflegehinweise Es ist ratsam, Routinekontrollen wöchentlich an allen in Betrieb befindlichen Geräten und Ausstattungskomponenten durchzuführen. Die nachfolgend beschriebenen Kontrollschritte 1-9 sollten für jedes Gerät an jedem Verwendungstag durchgeführt werden. Der Zweck der Routinekontrolle besteht darin sicherzustellen, dass die Geräte ordnungsgemäß...
Seite 98: So Werden Interacoustics-Produkte Gereinigt
AD629 Gebrauchsanweisung - DE Seite 12) Stellen Sie sicher, dass die Bedienelemente leise arbeiten und dass das Audiometer keine Geräusche abgibt, die dort, wo sich der Proband befindet, zu hören sind. 13) Überprüfen Sie die Kommunikations-/Sprachschaltkreise des Probanden, sofern zutreffend.
Seite 99: Hinweise Zu Reparaturen
Zustands des Patienten oder Benutzers.) 4.4 Garantie INTERACOUSTICS gewährleistet Folgendes: • Das AD629 weist für einen Zeitraum von 24 Monaten ab Lieferung von Interacoustics an den ersten Käufer unter normalen Einsatz- und Wartungsbedingungen keinerlei Material- oder Verarbeitungsfehler auf •...
Seite 100 Zusicherungen oder Verpflichtungen seitens Interacoustics, und Interacoustics verleiht oder gewährt keinem Vertreter und keiner anderen Person, weder direkt noch indirekt, die Befugnis, im Namen von Interacoustics jegliche weiteren Verpflichtungen im Zusammenhang mit dem Verkauf von Produkten von Interacoustics einzugehen. INTERACOUSTICS WEIST ALLE ANDEREN AUSDRÜCKLICHEN ODER IMPLIZIERTEN GARANTIEN ZURÜCK, EINSCHLIESSLICH ZUSICHERUNGEN ALLGEMEINER...
Seite 101: Allgemeine Technische Daten
AD629 Gebrauchsanweisung - DE Seite 5 Allgemeine technische Daten Technische Daten des AD629 Sicherheitsnormen IEC 60601-1, ES60601-1, CAN/CSA-C22.2 No.60601-1 Klasse I, Anwendungsteile des Typs B, Dauerbetrieb EMV-Norm IEC 60601-1-2:2001 + A1:2004 Audiometernorm Tonaudiometer: IEC 60645 -1, ANSI S3.6 -2010, Typ 2, HF IEC 60645-4.
Seite 102 AD629 Gebrauchsanweisung - DE Seite Besondere Tests/Testbatterie SISI. ABLB. Stenger. Stenger-Sprache. Langenbeck "Ton im Geräusch", Békésy Test, Weber, Zweikanal-Sprache, Zweikanal-Master-Hearing-Aid, automatischer Schwellwert. Automatische Schwellwerttests: Verfügbare Zeit für Patientenreaktion: Wie Tonpräsentation Hörpegelsteigerung: Automatischer Schwellwert (Békésy): Betriebsmodus: Békésy Hörpegeländerungsrate: 2,5 dB/s ±20% Kleinste Hörpegelsteigerung:...
Seite 103 AD629 Gebrauchsanweisung - DE Seite Sprache Frequenzgang: (Typisch) Frequenz Linear (dB) FFequv (dB (Hz) Ext Sign Int. Sign Ext Sign Int. Sign TDH39 125-250 +0/-2 +0/-2 +0/-8 +0/-8 (IEC 60318-3 250-4000 +2/-2 +2/-1 +2/-2 +2/-2 Kupplung) 4000-6300 +1/-0 +1/-0 +1/-0...
Seite 104: Bezugsdämpfungs-Schwellwerte Für Wandler (Transducer)
AD629 Gebrauchsanweisung - DE Seite Mic.2 100 uVrms bei max. Verstärkung bei einer Messanzeige von 0 dB Eingangsimpedanz: 3,2KOhm 7mVrms bei max. Verstärkung bei einer Messanzeige von 0 dB Eingangsimpedanz: 47KOhm TF (Seitenblende) 100 uVrms bei max. Verstärkung bei einer Messanzeige von 0 dB...
Seite 207 Käyttöohje – FI Klinikka-audiometri AD629...
Seite 382 Instruções – PT Audiómetro Clínico AD629...
