Bedienfunktionen

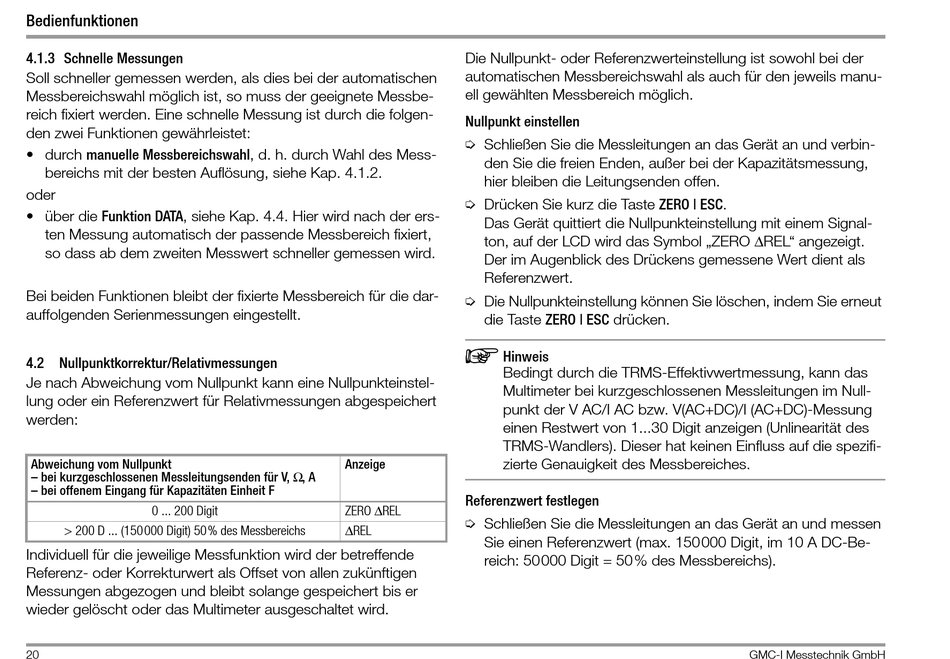

4.1.3 Schnelle Messungen

Soll schneller gemessen werden, als dies bei der automatischen
Messbereichswahl möglich ist, so muss der geeignete Messbe-
reich fixiert werden. Eine schnelle Messung ist durch die folgen-
den zwei Funktionen gewährleistet:
• durch manuelle Messbereichswahl, d. h. durch Wahl des Mess-
bereichs mit der besten Auflösung, siehe Kap. 4.1.2.
oder
• über die Funktion DATA, siehe Kap. 4.4. Hier wird nach der ers-
ten Messung automatisch der passende Messbereich fixiert,
so dass ab dem zweiten Messwert schneller gemessen wird.
Bei beiden Funktionen bleibt der fixierte Messbereich für die dar-
auffolgenden Serienmessungen eingestellt.

4.2 Nullpunktkorrektur/Relativmessungen

Je nach Abweichung vom Nullpunkt kann eine Nullpunkteinstel-
lung oder ein Referenzwert für Relativmessungen abgespeichert
werden:
Abweichung vom Nullpunkt
– bei kurzgeschlossenen Messleitungsenden für V, Ω, A
– bei offenem Eingang für Kapazitäten Einheit F
0 ... 200 Digit
> 200 D ... (150000 Digit) 50% des Messbereichs
Individuell für die jeweilige Messfunktion wird der betreffende
Referenz- oder Korrekturwert als Offset von allen zukünftigen
Messungen abgezogen und bleibt solange gespeichert bis er
wieder gelöscht oder das Multimeter ausgeschaltet wird.
20
Die Nullpunkt- oder Referenzwerteinstellung ist sowohl bei der
automatischen Messbereichswahl als auch für den jeweils manu-
ell gewählten Messbereich möglich.
Nullpunkt einstellen
Ð Schließen Sie die Messleitungen an das Gerät an und verbin-
den Sie die freien Enden, außer bei der Kapazitätsmessung,
hier bleiben die Leitungsenden offen.
Ð Drücken Sie kurz die Taste ZERO | ESC.
Das Gerät quittiert die Nullpunkteinstellung mit einem Signal-
ton, auf der LCD wird das Symbol „ZERO ΔREL" angezeigt.
Der im Augenblick des Drückens gemessene Wert dient als
Referenzwert.
Ð Die Nullpunkteinstellung können Sie löschen, indem Sie erneut
die Taste ZERO | ESC drücken.

Hinweis
Bedingt durch die TRMS-Effektivwertmessung, kann das
Multimeter bei kurzgeschlossenen Messleitungen im Null-
punkt der V AC/I AC bzw. V(AC+DC)/I (AC+DC)-Messung
einen Restwert von 1...30 Digit anzeigen (Unlinearität des
TRMS-Wandlers). Dieser hat keinen Einfluss auf die spezifi-
Anzeige zierte Genauigkeit des Messbereiches.
Referenzwert festlegen
ZERO ΔREL
Ð Schließen Sie die Messleitungen an das Gerät an und messen
ΔREL
Sie einen Referenzwert (max. 150000 Digit, im 10 A DC-Be-
reich: 50000 Digit = 50% des Messbereichs).
GMC-I Messtechnik GmbH
