Messungen V/Hz – Ω – Temp –

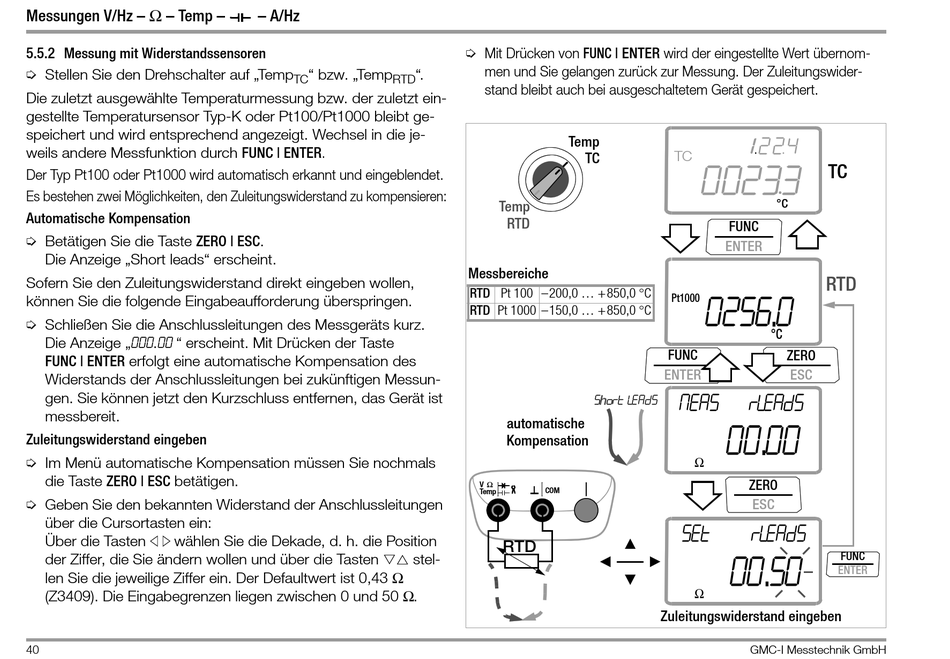

5.5.2 Messung mit Widerstandssensoren

Ð Stellen Sie den Drehschalter auf „Temp
Die zuletzt ausgewählte Temperaturmessung bzw. der zuletzt ein-
gestellte Temperatursensor Typ-K oder Pt100/Pt1000 bleibt ge-
speichert und wird entsprechend angezeigt. Wechsel in die je-
weils andere Messfunktion durch FUNC | ENTER.
Der Typ Pt100 oder Pt1000 wird automatisch erkannt und eingeblendet.
Es bestehen zwei Möglichkeiten, den Zuleitungswiderstand zu kompensieren:
Automatische Kompensation
Ð Betätigen Sie die Taste ZERO | ESC.
Die Anzeige „Short leads" erscheint.
Sofern Sie den Zuleitungswiderstand direkt eingeben wollen,
können Sie die folgende Eingabeaufforderung überspringen.
Ð Schließen Sie die Anschlussleitungen des Messgeräts kurz.
Die Anzeige „000.00 " erscheint. Mit Drücken der Taste
FUNC | ENTER erfolgt eine automatische Kompensation des
Widerstands der Anschlussleitungen bei zukünftigen Messun-
gen. Sie können jetzt den Kurzschluss entfernen, das Gerät ist
messbereit.
Zuleitungswiderstand eingeben
Ð Im Menü automatische Kompensation müssen Sie nochmals
die Taste ZERO | ESC betätigen.
Ð Geben Sie den bekannten Widerstand der Anschlussleitungen
über die Cursortasten ein:
 
Über die Tasten wählen Sie die Dekade, d. h. die Position
der Ziffer, die Sie ändern wollen und über die Tasten
len Sie die jeweilige Ziffer ein. Der Defaultwert ist 0,43 Ω
(Z3409). Die Eingabegrenzen liegen zwischen 0 und 50 Ω.
40
– A/Hz
" bzw. „Temp ".
TC RTD

stel-
Ð Mit Drücken von FUNC | ENTER wird der eingestellte Wert übernom-
men und Sie gelangen zurück zur Messung. Der Zuleitungswider-
stand bleibt auch bei ausgeschaltetem Gerät gespeichert.
Temp
TC
Temp
RTD
Messbereiche
RTD Pt 100 –200,0 ... +850,0 °C
RTD Pt 1000 –150,0 ... +850,0 °C
short leads
automatische
Kompensation
Ω
V
COM
Temp
RTD
1. 2 2. 4
TC
0023. .3
TC
°C
FUNC
ENTER
RTD
.
Pt1000 0256 0
°C
FUNC ZERO
ENTER ESC
meas rleads
.
00 00
Ω
ZERO
ESC
set rleads
.
00 50
ENTER
Ω
Zuleitungswiderstand eingeben
