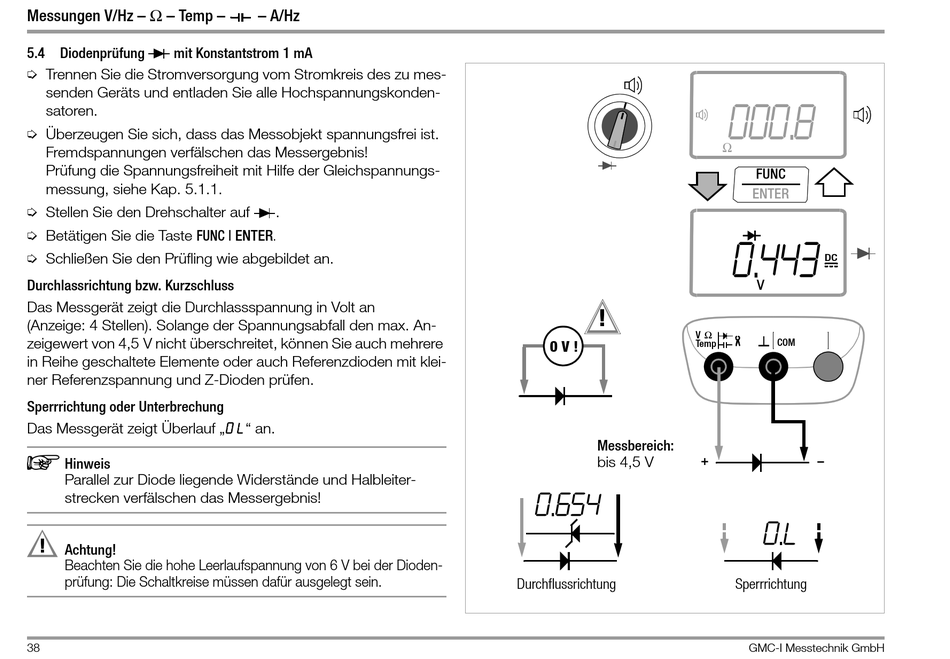

5.4 Diodenprüfung mit Konstantstrom 1 mA
Ð Trennen Sie die Stromversorgung vom Stromkreis des zu mes-
senden Geräts und entladen Sie alle Hochspannungskonden-
satoren.
Ð Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.
Fremdspannungen verfälschen das Messergebnis!
Prüfung die Spannungsfreiheit mit Hilfe der Gleichspannungs-
messung, siehe Kap. 5.1.1.
Ð Stellen Sie den Drehschalter auf
Ð Betätigen Sie die Taste FUNC | ENTER.
Ð Schließen Sie den Prüfling wie abgebildet an.
Durchlassrichtung bzw. Kurzschluss
Das Messgerät zeigt die Durchlassspannung in Volt an
(Anzeige: 4 Stellen). Solange der Spannungsabfall den max. An-
zeigewert von 4,5 V nicht überschreitet, können Sie auch mehrere
in Reihe geschaltete Elemente oder auch Referenzdioden mit klei-
ner Referenzspannung und Z-Dioden prüfen.
Sperrrichtung oder Unterbrechung
Das Messgerät zeigt Überlauf „0 L " an.

Hinweis
Parallel zur Diode liegende Widerstände und Halbleiter-
strecken verfälschen das Messergebnis!
!
Achtung!
Beachten Sie die hohe Leerlaufspannung von 6 V bei der Dioden-
prüfung: Die Schaltkreise müssen dafür ausgelegt sein.
38
– A/Hz
.
!
V
Temp
0 V !
Messbereich:
bis 4,5 V
0.654
Durchflussrichtung
000.8
Ω
FUNC
ENTER
0.443
DC
V
Ω
COM
+
–
0.L
Sperrrichtung
