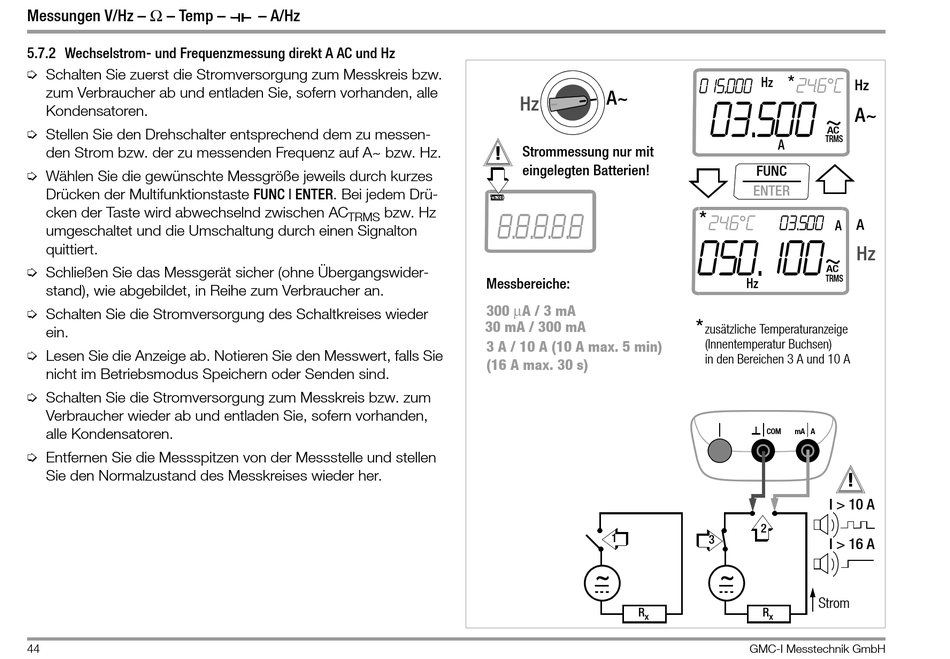

5.7.2 Wechselstrom- und Frequenzmessung direkt A AC und Hz

Ð Schalten Sie zuerst die Stromversorgung zum Messkreis bzw.
zum Verbraucher ab und entladen Sie, sofern vorhanden, alle
Kondensatoren.
Ð Stellen Sie den Drehschalter entsprechend dem zu messen-
den Strom bzw. der zu messenden Frequenz auf A~ bzw. Hz.
Ð Wählen Sie die gewünschte Messgröße jeweils durch kurzes
Drücken der Multifunktionstaste FUNC | ENTER. Bei jedem Drü-
cken der Taste wird abwechselnd zwischen AC
umgeschaltet und die Umschaltung durch einen Signalton
quittiert.
Ð Schließen Sie das Messgerät sicher (ohne Übergangswider-
stand), wie abgebildet, in Reihe zum Verbraucher an.
Ð Schalten Sie die Stromversorgung des Schaltkreises wieder
ein.
Ð Lesen Sie die Anzeige ab. Notieren Sie den Messwert, falls Sie
nicht im Betriebsmodus Speichern oder Senden sind.
Ð Schalten Sie die Stromversorgung zum Messkreis bzw. zum
Verbraucher wieder ab und entladen Sie, sofern vorhanden,
alle Kondensatoren.
Ð Entfernen Sie die Messspitzen von der Messstelle und stellen
Sie den Normalzustand des Messkreises wieder her.
44
– A/Hz
bzw. Hz
TRMS
A~
Hz
! Strommessung nur mit
eingelegten Batterien!
8.8.8.8.8
Messbereiche:
300 μA / 3 mA
30 mA / 300 mA
3 A / 10 A (10 A max. 5 min)
(16 A max. 30 s)
1
~
R
x
*
24. 6 ° C
015.000 Hz
Hz
03.500
A~
AC
TRMS
A
FUNC
ENTER
*
24. 6 ° C 03.500
A
A
050.100
Hz
AC
TRMS
Hz
*
zusätzliche Temperaturanzeige
(Innentemperatur Buchsen)
in den Bereichen 3 A und 10 A
COM mA A
!
I > 10 A
2
3
I > 16 A
~
Strom
R
x
