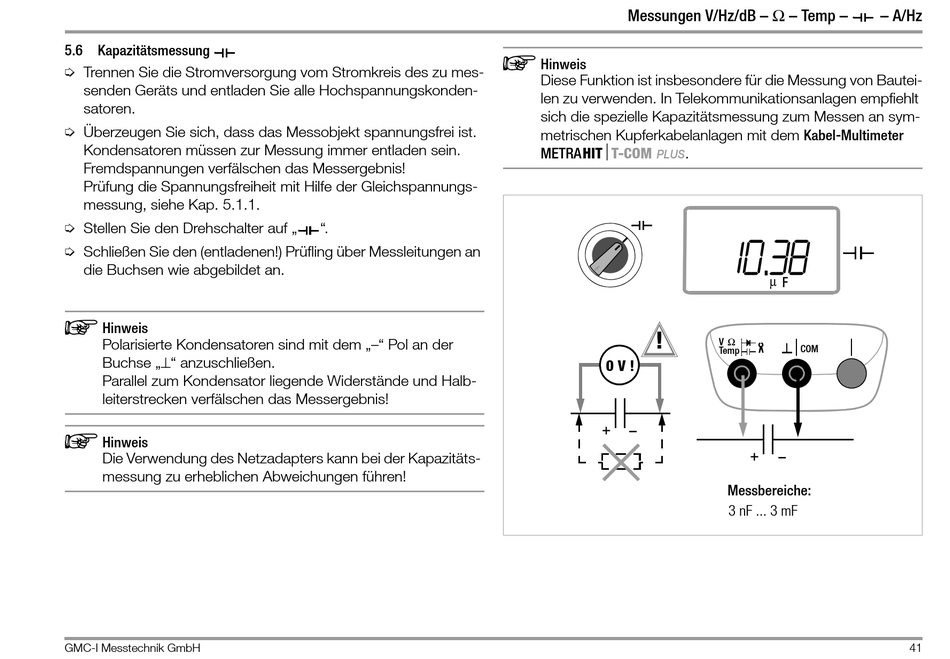

5.6 Kapazitätsmessung
Ð Trennen Sie die Stromversorgung vom Stromkreis des zu mes-
senden Geräts und entladen Sie alle Hochspannungskonden-
satoren.
Ð Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.
Kondensatoren müssen zur Messung immer entladen sein.
Fremdspannungen verfälschen das Messergebnis!
Prüfung die Spannungsfreiheit mit Hilfe der Gleichspannungs-
messung, siehe Kap. 5.1.1.
Ð Stellen Sie den Drehschalter auf „
Ð Schließen Sie den (entladenen!) Prüfling über Messleitungen an
die Buchsen wie abgebildet an.

Hinweis
Polarisierte Kondensatoren sind mit dem „–" Pol an der
Buchse „⊥" anzuschließen.
Parallel zum Kondensator liegende Widerstände und Halb-
leiterstrecken verfälschen das Messergebnis!

Hinweis
Die Verwendung des Netzadapters kann bei der Kapazitäts-
messung zu erheblichen Abweichungen führen!
GMC-I Messtechnik GmbH
".
Messungen V/Hz/dB – Ω – Temp –

Hinweis
Diese Funktion ist insbesondere für die Messung von Bautei-
len zu verwenden. In Telekommunikationsanlagen empfiehlt
sich die spezielle Kapazitätsmessung zum Messen an sym-
metrischen Kupferkabelanlagen mit dem Kabel-Multimeter
METRAHIT⏐T-COM PLUS
!
0 V !
.
10.38
μ
F
Ω
V
COM
Temp
Messbereiche:
3 nF ... 3 mF
– A/Hz
41
