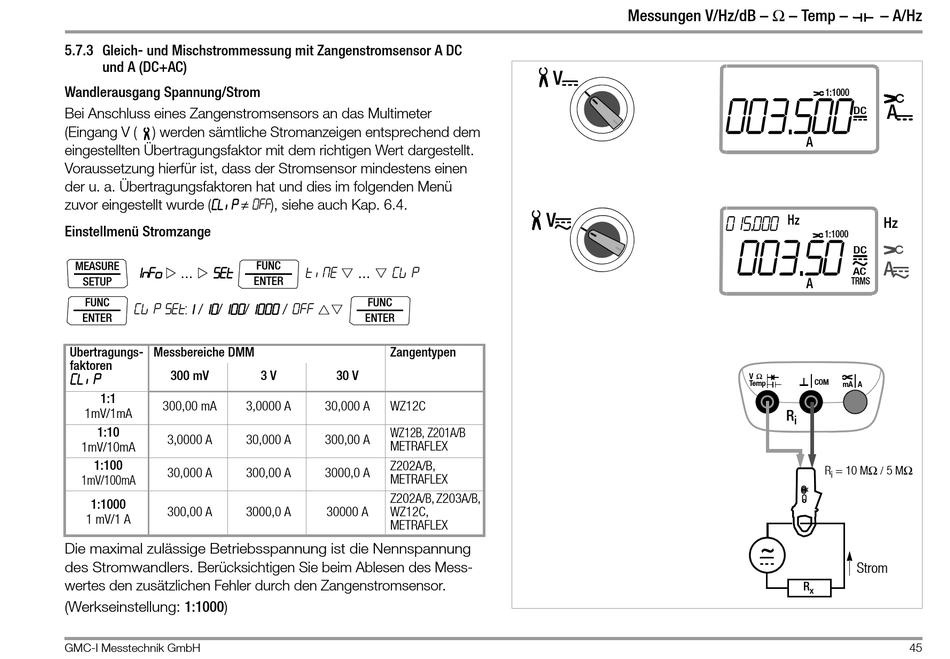

5.7.3 Gleich- und Mischstrommessung mit Zangenstromsensor A DC
und A (DC+AC)
Wandlerausgang Spannung/Strom
Bei Anschluss eines Zangenstromsensors an das Multimeter
(Eingang V ( ) werden sämtliche Stromanzeigen entsprechend dem
eingestellten Übertragungsfaktor mit dem richtigen Wert dargestellt.
Voraussetzung hierfür ist, dass der Stromsensor mindestens einen
der u. a. Übertragungsfaktoren hat und dies im folgenden Menü
zuvor eingestellt wurde (Cl ip ≠ 0FF), siehe auch Kap. 6.4.
Einstellmenü Stromzange
MEASURE
1nFo   SET
...
SETUP
FUNC
CLIP set:1 / 10/100/1000 / 0ff
ENTER
Übertragungs- Messbereiche DMM
faktoren
300 mV
CL IP
1:1
300,00 mA
1mV/1mA
1:10
3,0000 A
1mV/10mA
1:100
30,000 A
1mV/100mA
1:1000
300,00 A
1 mV/1 A
Die maximal zulässige Betriebsspannung ist die Nennspannung
des Stromwandlers. Berücksichtigen Sie beim Ablesen des Mess-
wertes den zusätzlichen Fehler durch den Zangenstromsensor.
(Werkseinstellung: 1:1000)
GMC-I Messtechnik GmbH
FUNC
t iME   CLIP
...
ENTER
FUNC

ENTER
Zangentypen
3 V 30 V
3,0000 A 30,000 A WZ12C
WZ12B, Z201A/B
30,000 A 300,00 A
METRAFLEX
Z202A/B,
300,00 A 3000,0 A
METRAFLEX
Z202A/B, Z203A/B,
3000,0 A 30000 A WZ12C,
METRAFLEX
Messungen V/Hz/dB – Ω – Temp –
V
003.500
V
015.000
– A/Hz
1:1000
A
DC
A
Hz
Hz
1:1000
003.50
DC
A
AC
TRMS
A
Ω
V
COM
Temp
mA A
R
i
= 10 MΩ / 5 MΩ
R
i
~
Strom
R
x
