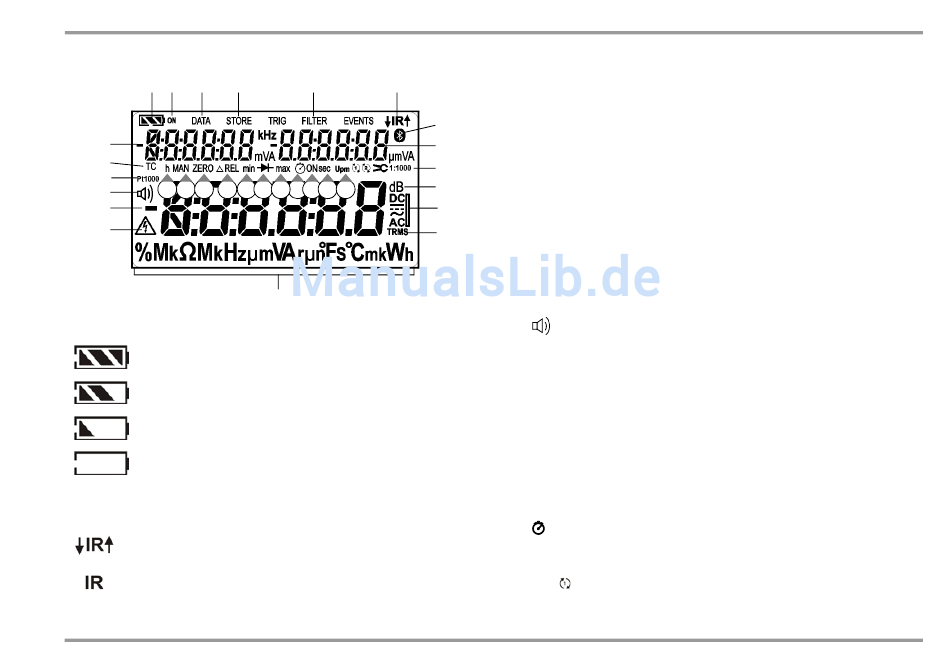

Symbole der Digitalanzeige
1 2 3 4
7
18
17
19 20 21 22 23
16
15
14
Batteriekontrollanzeige
Batterie voll
Batterie OK
Batterie schwach
Batterie (fast) leer, U < 1,8 V
Schnittstellenkontrollanzeige
Datenübertragung ↓ zum / ↑ vom Multimeter aktiv
IR-Schnittstelle im Stand-By-Betrieb aktiv
(bereit zum Empfang von Einschaltbefehlen)
GMC-I Messtechnik GmbH
5 6
24 25 26 2728 29
13
Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
1 Batteriekontrollanzeige
2 ON: Dauerbetrieb (automatische Abschaltung deaktiviert)
3 DATA: Anzeigespeicher, „Messwert halten"
4 STORE: Speicherbetrieb aktiv
7
5 FILTER: Tiefpassfilter aktiv
6 IR: Infrarot-Schnittstellenkontrollanzeige
8
7 Bluetooth-Schnittstellenkontrollanzeige
9
8 Nebenanzeige: Digitalanzeige mit Komma- und Polaritätsanzeige
10
9 Übertragungsfaktor (Faktor für Zangenstromsensoren und -Wandler)
11
10 dB: Wechselspannungs-Pegelmessung
12
11 gewählte Stromart
12 TRMS: Echteffektivwertmessung
13 Messeinheit
14 Warnung vor gefährlicher Spannung: U > 45 V
15 Hauptanzeige: Digitalanzeige mit Komma- und Polaritätsanzeige
16 Durchgangsprüfung mit Signalton aktiv
17 Pt100/Pt1000: gewählter Platinwiderstandssensor
mit automatischer Erkennung Pt100/Pt1000
18 TC: Temperaturmessung mit Thermoelement Fühlertyp K (NiCr-Ni)
19 h (hours): Zeiteinheit Stunden
20 MAN: manuelle Messbereichsumschaltung aktiv
21 ZERO: Nullpunkteinstellung aktiv
22 ΔREL: Relativmessung bezogen auf eingestellten Offset
23 min: MIN-Speicherung
24 Diodenmessung gewählt
25 max: MAX-Speicherung
26 Stoppuhr eingeschaltet oder Zeit seit Start der Messung
27 ON: hier ohne Funktion
28 sec (seconds): Zeiteinheit Sekunden
29 Upm : hier ohne Funktion
