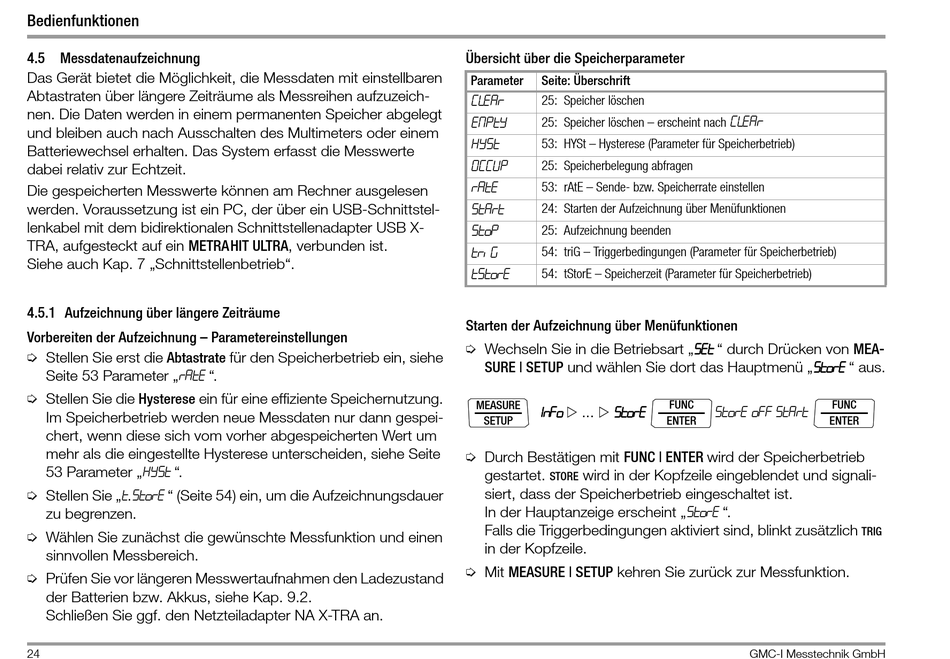

Bedienfunktionen

4.5 Messdatenaufzeichnung

Das Gerät bietet die Möglichkeit, die Messdaten mit einstellbaren
Abtastraten über längere Zeiträume als Messreihen aufzuzeich-
nen. Die Daten werden in einem permanenten Speicher abgelegt
und bleiben auch nach Ausschalten des Multimeters oder einem
Batteriewechsel erhalten. Das System erfasst die Messwerte
dabei relativ zur Echtzeit.
Die gespeicherten Messwerte können am Rechner ausgelesen
werden. Voraussetzung ist ein PC, der über ein USB-Schnittstel-
lenkabel mit dem bidirektionalen Schnittstellenadapter USB X-
TRA, aufgesteckt auf ein METRAHIT ULTRA, verbunden ist.
Siehe auch Kap. 7 „Schnittstellenbetrieb".
4.5.1 Aufzeichnung über längere Zeiträume
Vorbereiten der Aufzeichnung – Parametereinstellungen
Ð Stellen Sie erst die Abtastrate für den Speicherbetrieb ein, siehe
Seite 53 Parameter „rAtE ".
Ð Stellen Sie die Hysterese ein für eine effiziente Speichernutzung.
Im Speicherbetrieb werden neue Messdaten nur dann gespei-
chert, wenn diese sich vom vorher abgespeicherten Wert um
mehr als die eingestellte Hysterese unterscheiden, siehe Seite
53 Parameter „hyst ".
Ð Stellen Sie „t.StorE " (Seite 54) ein, um die Aufzeichnungsdauer
zu begrenzen.
Ð Wählen Sie zunächst die gewünschte Messfunktion und einen
sinnvollen Messbereich.
Ð Prüfen Sie vor längeren Messwertaufnahmen den Ladezustand
der Batterien bzw. Akkus, siehe Kap. 9.2.
Schließen Sie ggf. den Netzteiladapter NA X-TRA an.
24
Übersicht über die Speicherparameter
Parameter Seite: Überschrift
CLEAr
25: Speicher löschen
EMpty
25: Speicher löschen – erscheint nach
Hyst
53: HYSt – Hysterese (Parameter für Speicherbetrieb)
0CCvP
25: Speicherbelegung abfragen
rAtE
53: rAtE – Sende- bzw. Speicherrate einstellen
StArt
24: Starten der Aufzeichnung über Menüfunktionen
StoP
25: Aufzeichnung beenden
trig
54: triG – Triggerbedingungen (Parameter für Speicherbetrieb)
tstore
54: tStorE – Speicherzeit (Parameter für Speicherbetrieb)
Starten der Aufzeichnung über Menüfunktionen
Ð Wechseln Sie in die Betriebsart „SET " durch Drücken von MEA-
SURE | SETUP und wählen Sie dort das Hauptmenü „StorE " aus.
MEASURE
1nFo StorE
 
...
SETUP
Ð Durch Bestätigen mit FUNC | ENTER wird der Speicherbetrieb
gestartet. wird in der Kopfzeile eingeblendet und signali-
STORE
siert, dass der Speicherbetrieb eingeschaltet ist.
In der Hauptanzeige erscheint „Store ".
Falls die Triggerbedingungen aktiviert sind, blinkt zusätzlich
in der Kopfzeile.
Ð Mit MEASURE | SETUP kehren Sie zurück zur Messfunktion.
CLEAr
FUNC FUNC
Store off StArt
ENTER ENTER
GMC-I Messtechnik GmbH
TRIG
