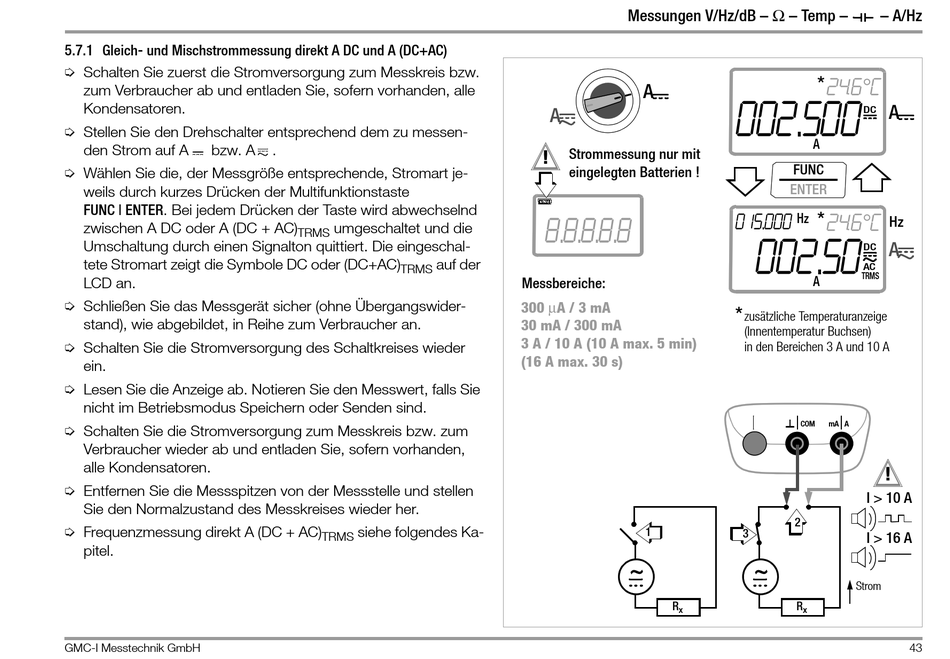

5.7.1 Gleich- und Mischstrommessung direkt A DC und A (DC+AC)

Ð Schalten Sie zuerst die Stromversorgung zum Messkreis bzw.
zum Verbraucher ab und entladen Sie, sofern vorhanden, alle
Kondensatoren.
Ð Stellen Sie den Drehschalter entsprechend dem zu messen-
den Strom auf A bzw. A
Ð Wählen Sie die, der Messgröße entsprechende, Stromart je-
weils durch kurzes Drücken der Multifunktionstaste
FUNC | ENTER. Bei jedem Drücken der Taste wird abwechselnd
zwischen A DC oder A (DC + AC)
Umschaltung durch einen Signalton quittiert. Die eingeschal-
tete Stromart zeigt die Symbole DC oder (DC+AC)
LCD an.
Ð Schließen Sie das Messgerät sicher (ohne Übergangswider-
stand), wie abgebildet, in Reihe zum Verbraucher an.
Ð Schalten Sie die Stromversorgung des Schaltkreises wieder
ein.
Ð Lesen Sie die Anzeige ab. Notieren Sie den Messwert, falls Sie
nicht im Betriebsmodus Speichern oder Senden sind.
Ð Schalten Sie die Stromversorgung zum Messkreis bzw. zum
Verbraucher wieder ab und entladen Sie, sofern vorhanden,
alle Kondensatoren.
Ð Entfernen Sie die Messspitzen von der Messstelle und stellen
Sie den Normalzustand des Messkreises wieder her.
Ð Frequenzmessung direkt A (DC + AC)
pitel.
GMC-I Messtechnik GmbH
.
umgeschaltet und die
TRMS
auf der
TRMS
siehe folgendes Ka-
TRMS
Messungen V/Hz/dB – Ω – Temp –
A
A
Strommessung nur mit
!
eingelegten Batterien !
8.8.8.8.8
Messbereiche:
300 μA / 3 mA
30 mA / 300 mA
3 A / 10 A (10 A max. 5 min)
(16 A max. 30 s)
1
~
R
x
– A/Hz
* 24. 6 ° C
002.500
A
DC
A
FUNC
ENTER
015.000 * 24. 6 ° C
Hz
Hz
002.50
A
DC
AC
TRMS
A
*
zusätzliche Temperaturanzeige
(Innentemperatur Buchsen)
in den Bereichen 3 A und 10 A
COM mA A
!
I > 10 A
2
3
I > 16 A
~
Strom
R
x
43
