Schnittstellenbetrieb

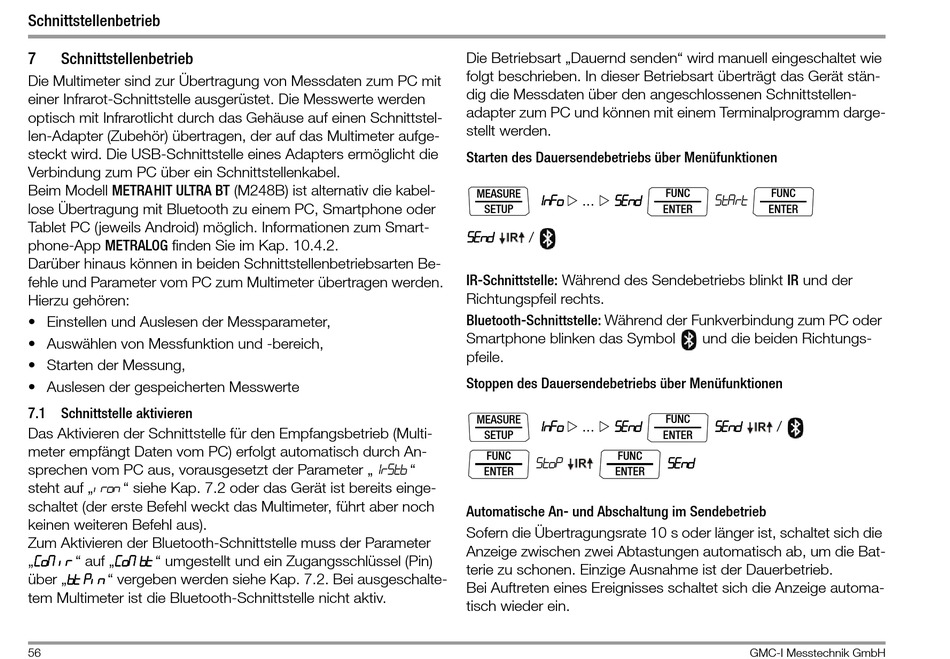

7 Schnittstellenbetrieb
Die Multimeter sind zur Übertragung von Messdaten zum PC mit
einer Infrarot-Schnittstelle ausgerüstet. Die Messwerte werden
optisch mit Infrarotlicht durch das Gehäuse auf einen Schnittstel-
len-Adapter (Zubehör) übertragen, der auf das Multimeter aufge-
steckt wird. Die USB-Schnittstelle eines Adapters ermöglicht die
Verbindung zum PC über ein Schnittstellenkabel.
Beim Modell METRAHIT ULTRA BT (M248B) ist alternativ die kabel-
lose Übertragung mit Bluetooth zu einem PC, Smartphone oder
Tablet PC (jeweils Android) möglich. Informationen zum Smart-
phone-App METRALOG finden Sie im Kap. 10.4.2.
Darüber hinaus können in beiden Schnittstellenbetriebsarten Be-
fehle und Parameter vom PC zum Multimeter übertragen werden.
Hierzu gehören:
• Einstellen und Auslesen der Messparameter,
• Auswählen von Messfunktion und -bereich,
• Starten der Messung,
• Auslesen der gespeicherten Messwerte

7.1 Schnittstelle aktivieren

Das Aktivieren der Schnittstelle für den Empfangsbetrieb (Multi-
meter empfängt Daten vom PC) erfolgt automatisch durch An-
sprechen vom PC aus, vorausgesetzt der Parameter „1rStb "
steht auf „ir on " siehe Kap. 7.2 oder das Gerät ist bereits einge-
schaltet (der erste Befehl weckt das Multimeter, führt aber noch
keinen weiteren Befehl aus).
Zum Aktivieren der Bluetooth-Schnittstelle muss der Parameter
„COM ir " auf „COM bt " umgestellt und ein Zugangsschlüssel (Pin)
über „bt pin " vergeben werden siehe Kap. 7.2. Bei ausgeschalte-
tem Multimeter ist die Bluetooth-Schnittstelle nicht aktiv.
56
Die Betriebsart „Dauernd senden" wird manuell eingeschaltet wie
folgt beschrieben. In dieser Betriebsart überträgt das Gerät stän-
dig die Messdaten über den angeschlossenen Schnittstellen-
adapter zum PC und können mit einem Terminalprogramm darge-
stellt werden.
Starten des Dauersendebetriebs über Menüfunktionen
MEASURE
1nFo   SEnd
...
SETUP
send
/
IR-Schnittstelle: Während des Sendebetriebs blinkt IR und der
Richtungspfeil rechts.
Bluetooth-Schnittstelle: Während der Funkverbindung zum PC oder
Smartphone blinken das Symbol
pfeile.
Stoppen des Dauersendebetriebs über Menüfunktionen
MEASURE
1nFo SEnd
 
...
SETUP
FUNC FUNC
stop
ENTER ENTER
Automatische An- und Abschaltung im Sendebetrieb
Sofern die Übertragungsrate 10 s oder länger ist, schaltet sich die
Anzeige zwischen zwei Abtastungen automatisch ab, um die Bat-
terie zu schonen. Einzige Ausnahme ist der Dauerbetrieb.
Bei Auftreten eines Ereignisses schaltet sich die Anzeige automa-
tisch wieder ein.
FUNC FUNC
StArt
ENTER ENTER
und die beiden Richtungs-
FUNC
send
/
ENTER
send
