Bedienfunktionen

4 Bedienfunktionen
4.1 Wählen der Messfunktionen und Messbereiche
Der Drehschalter ist mit der automatischen Buchsenverriegelung
gekoppelt, die für jede Funktion nur zwei Buchsen freigibt. Achten
Sie darauf, dass Sie vor dem Schalten in die Funktionen „A" oder
aus den Funktionen „A" den Stecker aus der entsprechenden
Buchse ziehen. Die Buchsenverriegelung blockiert bei gesteck-
tem Anschluss ein versehentliches Weiterschalten in unerlaubte
Funktionen.

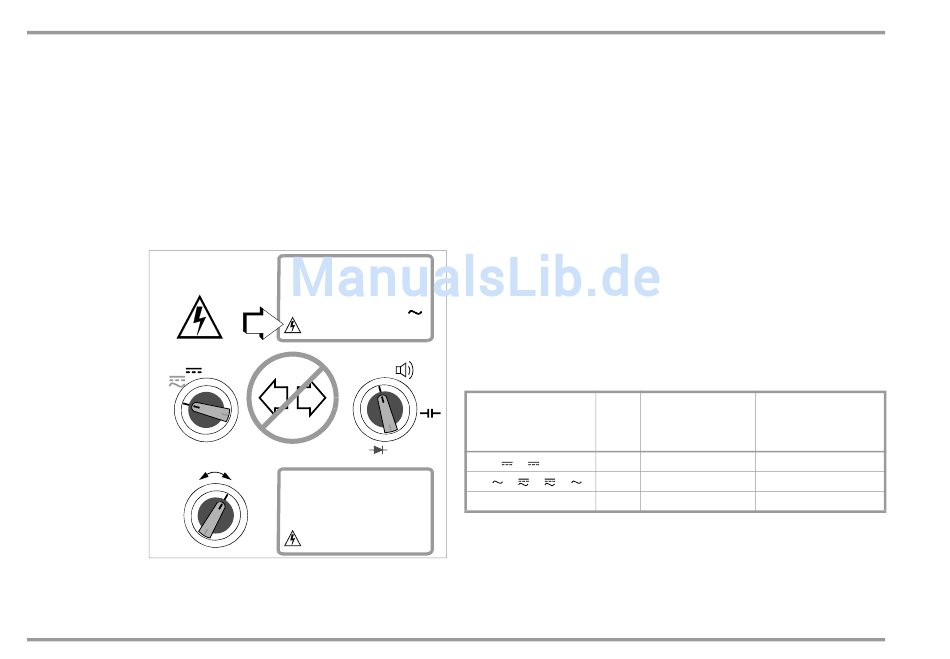

Anliegen berührgefährlicher Spannungen
Bei Anliegen ge-
U > 45 V:
fährlicher Span-
nungen in den
hochohmigen
Spannungsmess-
funktionen (Schal-
V
terstellungen V)
V
führt die Umschal-
V~
tung in niederoh-
mige Messfunktio-
nen (Schalterstel-
lungen Ω, Durch-
gang, Temperatur
und Kapazität)
zur Anzeige von
„HiVoLt", wobei die
jeweilige Messung
blockiert wird. Die Messfunktion wird erst gewechselt, sobald
keine berührgefährliche Spannung mehr am Eingang anliegt.
Schaltet sich das Gerät bei anliegender berührgefährlicher Span-
nung aus (bei aktivierter Speicherung mit großer Abtastperiode),
18
050.00 Hz
.
230 00
AC
V TRMS
Ω
Temp
TC
Temp
RTD
hivolt
so bleibt das Hochspannungswarnsymbol in der Anzeige sicht-
bar.

4.1.1 Automatische Messbereichswahl

Das Multimeter hat eine Messbereichsautomatik für alle Mess-
funktionen, ausgenommen Temperaturmessung, Diodentest und
Durchgangsprüfung. Die Automatik ist nach dem Einschalten des
Gerätes in Funktion. Das Gerät wählt entsprechend der anliegen-
den Messgröße automatisch den Messbereich, der die beste Auf-
lösung ermöglicht.
AUTO-Range Funktion
Das Gerät schaltet in den nächst höheren Bereich
bei ±(310000 D + 1 D) → 031000 Digits und in den nächst niedri-
geren Bereich bei ±(28000 D – 1 D) → 27999 Digits.
Das Gerät schaltet automatisch in einen nächst höheren bzw. tie-
feren Messbereich für folgende Messgrößen um:
Auf-
Messbereiche
lösung
V , A , Ω, Hz
5 ¾
V , V , A , A 4 ¾
3 nF ... 3 mF 3 ¾
Umschaltung in den Umschaltung in den
nächst höheren nächst niedrigeren
Bereich Bereich
bei ±(... D + 1 D) bei ±(... D –1 D)
310 000 28 000
31 000 2 800
3 100 280
