Messungen V/Hz – Ω – Temp –

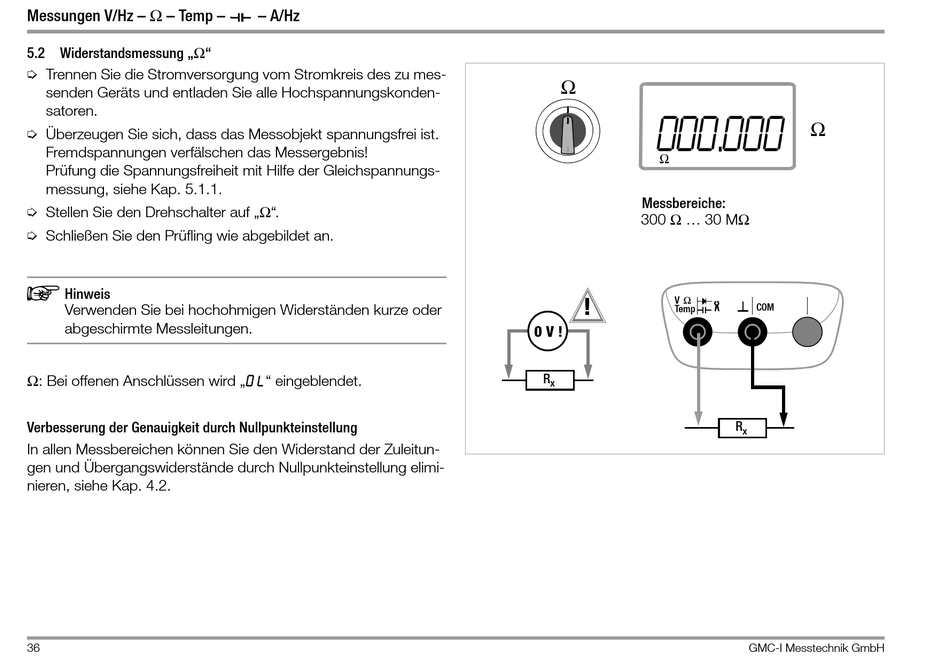

5.2 Widerstandsmessung „Ω"
Ð Trennen Sie die Stromversorgung vom Stromkreis des zu mes-
senden Geräts und entladen Sie alle Hochspannungskonden-
satoren.
Ð Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.
Fremdspannungen verfälschen das Messergebnis!
Prüfung die Spannungsfreiheit mit Hilfe der Gleichspannungs-
messung, siehe Kap. 5.1.1.
Ð Stellen Sie den Drehschalter auf „Ω".
Ð Schließen Sie den Prüfling wie abgebildet an.

Hinweis
Verwenden Sie bei hochohmigen Widerständen kurze oder
abgeschirmte Messleitungen.
Ω: Bei offenen Anschlüssen wird „0 L " eingeblendet.
Verbesserung der Genauigkeit durch Nullpunkteinstellung
In allen Messbereichen können Sie den Widerstand der Zuleitun-
gen und Übergangswiderstände durch Nullpunkteinstellung elimi-
nieren, siehe Kap. 4.2.
36
– A/Hz
Ω
000.000
Ω
Messbereiche:
300 Ω ... 30 MΩ
Ω
V
!
Temp
0 V !
R
x
Ω
COM
R
x
GMC-I Messtechnik GmbH
